TDR केबल फॉल्ट लोकेटर म्हणजे काय आणि ते तुमच्या इलेक्ट्रिकल सिस्टमला कसे फायदेशीर ठरते

लेखाचा सारांश:TDR केबल फॉल्ट लोकेटरकेबल्समधील दोष कार्यक्षमतेने आणि अचूकपणे शोधण्यासाठी हे एक आवश्यक साधन आहे. हे ब्लॉग पोस्ट विविध उद्योगांमध्ये TDR केबल फॉल्ट लोकेटर वापरण्याची कार्यप्रणाली, प्रकार आणि फायदे शोधते. या प्रगत तंत्रज्ञानाच्या मदतीने, विद्युत देखभाल सुव्यवस्थित केली जाऊ शकते, कमीतकमी डाउनटाइम आणि सुधारित सिस्टम विश्वासार्हता सुनिश्चित केली जाऊ शकते.वेशीन, इलेक्ट्रिकल उद्योगातील एक अग्रगण्य कंपनी, उच्च-गुणवत्तेचे TDR केबल फॉल्ट लोकेटर प्रदान करते जेणेकरुन तुम्हाला केबल दोष त्वरीत ओळखण्यात आणि दूर करण्यात मदत होईल. हे तंत्रज्ञान तुमच्या विद्युत देखभालीच्या प्रयत्नांमध्ये कशी क्रांती घडवू शकते हे शोधण्यासाठी वाचा.

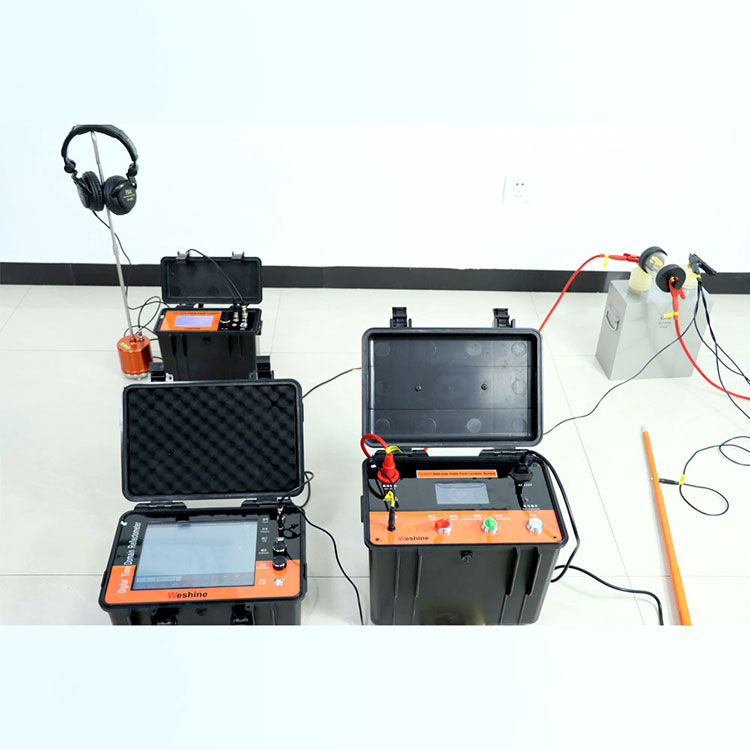

TDR Cable Fault Locator

सामग्री सारणी


टीडीआर केबल फॉल्ट लोकेटर म्हणजे काय?

TDR (टाइम डोमेन रिफ्लेक्टोमीटर) केबल फॉल्ट लोकेटर हे केबलमधील दोष शोधण्यासाठी वापरले जाणारे प्रगत साधन आहे. हे केबल खाली विद्युत डाळी पाठवून आणि नाडी परत परावर्तित होण्यासाठी लागणारा वेळ मोजून कार्य करते. परावर्तित नाडीचे विश्लेषण करून, टीडीआर दोषाचे स्थान निश्चित करू शकते, मग ते ओपन सर्किट, शॉर्ट सर्किट किंवा इतर कोणत्याही प्रकारचे दोष आहे. हे तंत्रज्ञान दूरसंचार, विद्युत उपयोगिता आणि बांधकाम यांसारख्या उद्योगांसाठी महत्त्वपूर्ण आहे, जेथे केबल फॉल्ट जलद आणि अचूक शोधणे आवश्यक आहे.

टीडीआर केबल फॉल्ट लोकेटरचे कार्य तत्त्व

TDR केबल फॉल्ट लोकेटर केबलमध्ये एक लहान इलेक्ट्रिकल पल्स पाठवून ऑपरेट करतो. ही नाडी केबलच्या बाजूने प्रवास करते आणि केबलमध्ये बिघाड किंवा बिघाड यांसारख्या प्रतिबाधामध्ये बदल झाल्यास परत परावर्तित होते. TDR नाडीला फॉल्ट आणि मागे जाण्यासाठी लागणारा वेळ मोजतो, ज्यामुळे ते फॉल्टपर्यंतचे अंतर मोजू शकते.

हे तत्त्व रडार तंत्रज्ञानासारखेच आहे, परंतु विद्युत चुंबकीय लहरींऐवजी विद्युत नाडी वापरली जातात. TDR तांबे आणि फायबर ऑप्टिक केबल्ससह विविध सामग्रीच्या केबल्समधील दोष अचूकपणे शोधू शकतो.

TDR केबल फॉल्ट लोकेटर वापरण्याचे फायदे

  • जलद आणि अचूक दोष शोधणे:TDR केबल फॉल्ट लोकेटर त्वरीत दोष शोधू शकतात, समस्यानिवारण करण्यासाठी घालवलेला वेळ कमी करतात आणि डाउनटाइम कमी करतात.
  • खर्च-प्रभावी:बिघाडाचे अचूक स्थान ओळखून, व्यापक केबल बदलण्याची किंवा अनावश्यक दुरुस्तीची गरज दूर केली जाते, दीर्घकाळासाठी खर्च वाचतो.
  • अष्टपैलुत्व:हे उपकरण पॉवर केबल्स, टेलिकम्युनिकेशन केबल्स आणि बरेच काही यासह विविध प्रकारच्या केबल्समधील दोष शोधू शकतात.
  • वापरणी सोपी:टीडीआर केबल फॉल्ट लोकेटर हे वापरकर्त्यासाठी अनुकूल आणि ऑपरेट करण्यास सोपे आहेत, ज्यामुळे ते नवशिक्या आणि अनुभवी तंत्रज्ञांसाठी प्रवेशयोग्य आहेत.

TDR केबल फॉल्ट लोकेटरचे प्रकार

टीडीआर केबल फॉल्ट लोकेटरचे अनेक प्रकार आहेत, प्रत्येक विशिष्ट अनुप्रयोगांसाठी डिझाइन केलेले आहे:

प्रकार अर्ज वैशिष्ट्ये
हँडहेल्ड टीडीआर फॉल्ट लोकेटर लहान ते मध्यम आकाराच्या केबल्स पोर्टेबल, वापरण्यास सोपे, फील्डवर्कसाठी आदर्श
पोर्टेबल TDR फॉल्ट लोकेटर मोठ्या केबल्स, औद्योगिक वापर अधिक वैशिष्ट्ये, अधिक अचूकता ऑफर करते
प्रगत TDR फॉल्ट लोकेटर उच्च-परिशुद्धता केबल फॉल्ट स्थान उच्च-अंत वैशिष्ट्ये, तपशीलवार दोष विश्लेषण, जटिल प्रणालींसाठी योग्य

TDR केबल फॉल्ट लोकेटर कसे वापरावे?

  1. डिव्हाइस कनेक्ट करा:TDR केबल फॉल्ट लोकेटरला केबलच्या एका टोकाला जोडा.
  2. पॅरामीटर्स सेट करा:केबल प्रकार, लांबी आणि चाचणी वारंवारता यासह आवश्यक पॅरामीटर्स सेट करा.
  3. चाचणी सुरू करा:केबलद्वारे इलेक्ट्रिकल पल्स पाठविण्यासाठी डिव्हाइस सक्रिय करा.
  4. परिणामांचे विश्लेषण करा:TDR स्क्रीनवर अंतर आणि दोषाचा प्रकार प्रदर्शित करेल, ज्यामुळे तुम्हाला समस्येचे निराकरण करता येईल.
  5. दोष दुरुस्त करा:परिणामांवर आधारित, दोषपूर्ण केबल विभागाची आवश्यक दुरुस्ती किंवा बदली करा.

TDR तंत्रज्ञानाद्वारे संबोधित केलेल्या सामान्य केबल दोष

TDR केबल फॉल्ट लोकेटर विविध प्रकारचे केबल दोष शोधण्यात प्रभावी आहेत, यासह:

  • ओपन सर्किट्स:विद्युत सिग्नलला प्रवास करण्यापासून रोखणारी केबलमध्ये ब्रेक.
  • शॉर्ट सर्किट्स:तारांमधला अनपेक्षित संपर्क, ज्यामुळे विद्युतप्रवाहाचा थेट प्रवाह होतो.
  • जमिनीतील दोष:एक समस्या जेथे केबल अनवधानाने जमिनीवर जोडली गेली आहे.
  • केबल इन्सुलेशनचे नुकसान:केबल इन्सुलेशनचे ब्रेकडाउन, ज्यामुळे गळती किंवा हस्तक्षेप होतो.

वारंवार विचारले जाणारे प्रश्न

TDR केबल फॉल्ट लोकेटर किती अंतर शोधू शकतो?
डिटेक्शन रेंज मॉडेल आणि केबलच्या प्रकारावर अवलंबून असते, परंतु ठराविक TDR डिव्हाईस 10 किलोमीटरपर्यंतच्या अंतरावरील दोष शोधू शकतात.
टीडीआर केबल फॉल्ट लोकेटर फायबर ऑप्टिक केबल्समधील दोष शोधू शकतो?
होय, विशिष्ट TDR मॉडेल फायबर ऑप्टिक केबल्समधील दोष शोधण्यात सक्षम आहेत, केबलच्या स्थितीचे तपशीलवार विश्लेषण ऑफर करतात.
TDR केबल फॉल्ट लोकेटर सर्व उद्योगांसाठी योग्य आहेत का?
होय, TDR केबल फॉल्ट लोकेटर बहुमुखी आहेत आणि ते दूरसंचार, वीज वितरण आणि बांधकाम यासारख्या विविध उद्योगांमध्ये वापरले जाऊ शकतात.
टीडीआर केबल फॉल्ट लोकेटर किती अचूक आहे?
TDR केबल फॉल्ट लोकेटर अत्यंत अचूक असतात, केबल प्रकार आणि चाचणी परिस्थितीनुसार काही मीटरच्या आत दोष शोधण्याची क्षमता असते.

TDR केबल फॉल्ट लोकेटरबद्दल अधिक माहितीसाठी, किंवा तुम्हाला उच्च-गुणवत्तेची उपकरणे खरेदी करण्यात स्वारस्य असल्यास,आमच्याशी संपर्क साधाआज! Weshine येथील आमची टीम तुमच्या गरजांसाठी योग्य उपाय निवडण्यात तुम्हाला मदत करण्यास तयार आहे.
