100kV आंशिक डिस्चार्ज मोफत AC Hipot चाचणी प्रणाली

100kV पार्शल डिस्चार्ज फ्री AC हिपॉट टेस्ट सिस्टीम हे एक व्यावसायिक उच्च-व्होल्टेज चाचणी सोल्यूशन आहे जे एसी विथस्टँड व्होल्टेज चाचण्यांसाठी आणि ट्रान्सफॉर्मर, स्विचगियर, इन्सुलेटर, केबल्स, बुशिंग्ज, GIS उपकरणे आणि इतर विद्युत उपकरणांचे आंशिक डिस्चार्ज शोधण्यासाठी विकसित केले आहे.

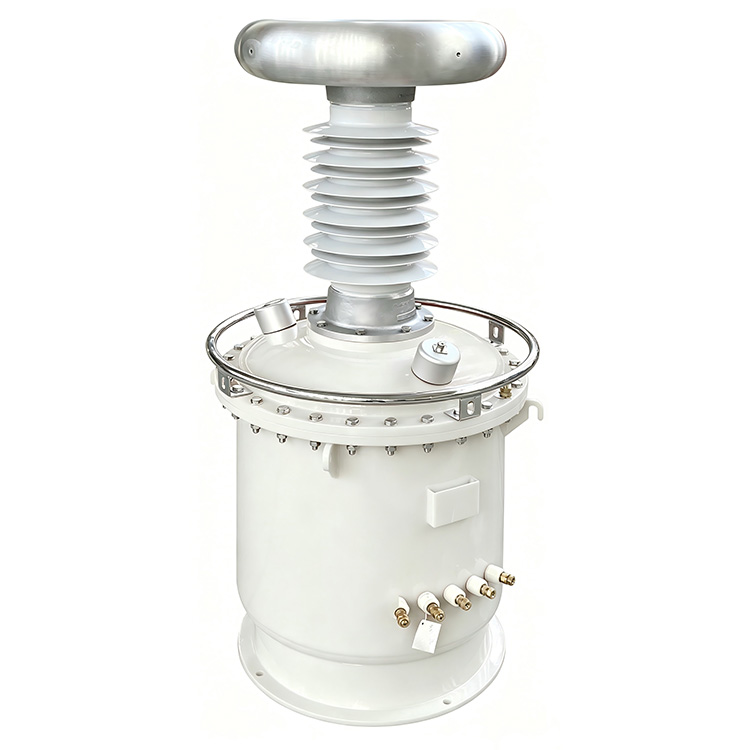

सिस्टीम पारंपारिक तेल-बुडवलेल्या संरचनेऐवजी SF6 गॅस-इन्सुलेट चाचणी ट्रान्सफॉर्मरचा अवलंब करते, तेल दूषित होण्याचा धोका दूर करते आणि उपकरणाचे वजन 20% ते 60% ने लक्षणीयरीत्या कमी करते. या ट्रान्सफॉर्मरमध्ये उत्कृष्ट इन्सुलेशन आणि अल्ट्रा-लो आंशिक डिस्चार्ज आहे, PD पातळी ≤3pC ला मारतो. पूर्ण प्रणाली रेटेड व्होल्टेजवर चालत असताना एकूण आंशिक डिस्चार्ज 5pC पेक्षा जास्त ठेवत नाही.

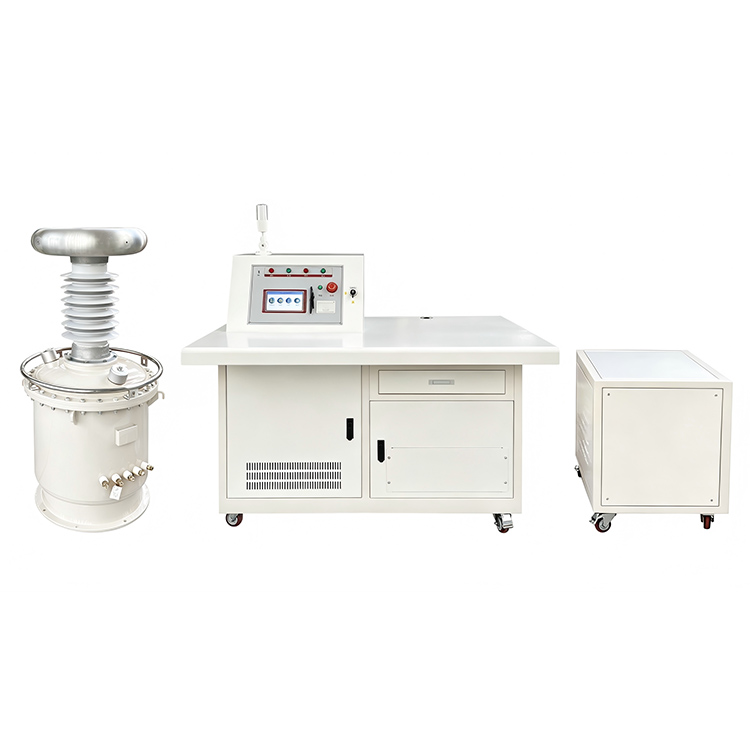

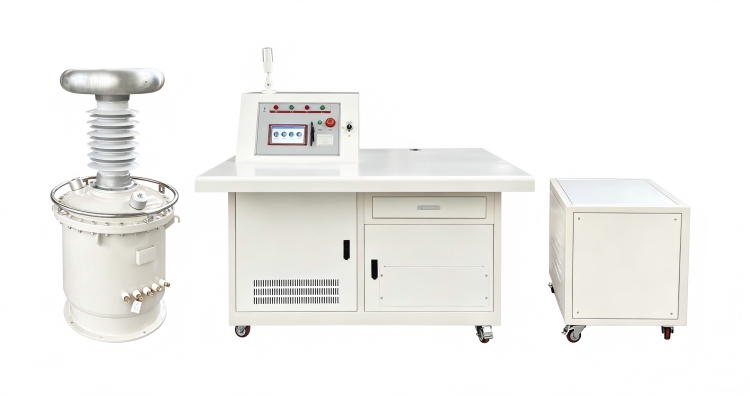

ही संपूर्ण इंटिग्रेटेड टेस्ट सिस्टीम हाय व्होल्टेज टेस्ट ट्रान्सफॉर्मर, कपलिंग कॅपेसिटर, हाय व्होल्टेज करंट लिमिटिंग रिॲक्टर, लो व्होल्टेज कॉम्पेन्सेशन रिॲक्टर, आयसोलेशन ट्रान्सफॉर्मर, ऑटोमॅटिक ऑपरेशन कन्सोल तसेच कॉम्पेन्सेशन कॅबिनेटसह एकत्र केली आहे. त्याची अंगभूत कमी व्होल्टेज भरपाई रचना प्रभावीपणे इनपुट वर्तमान वापर कमाल 60% ने कमी करू शकते, जे ऊर्जा कार्यक्षमता वाढविण्यात आणि दैनंदिन ऑपरेशन खर्च कमी करण्यास मदत करते.

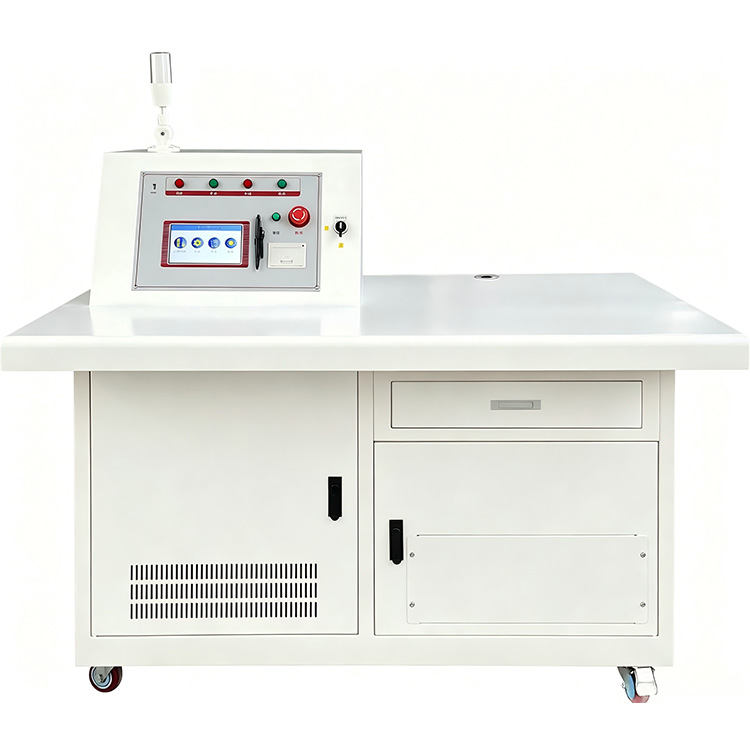

7-इंच कलर टचस्क्रीन कंट्रोल कन्सोलसह सुसज्ज, सिस्टम स्वयंचलित आणि मॅन्युअल चाचणी मोडला समर्थन देते. वापरकर्ते स्वतंत्रपणे पाच व्होल्टेज स्टेजपर्यंत कॉन्फिगर करू शकतात, व्होल्टेज रॅम्प दर आणि चाचणी कालावधी सहन करू शकतात. स्वयंचलित चाचणी फंक्शन्समध्ये व्होल्टेज रॅम्पिंग, नुकसान भरपाई स्विचिंग, वेळ, व्होल्टेज घट, डेटा स्टोरेज आणि रिपोर्ट प्रिंटिंग यांचा समावेश होतो, ज्यामुळे चाचणी कार्यक्षमता आणि पुनरावृत्तीक्षमता मोठ्या प्रमाणात सुधारते.

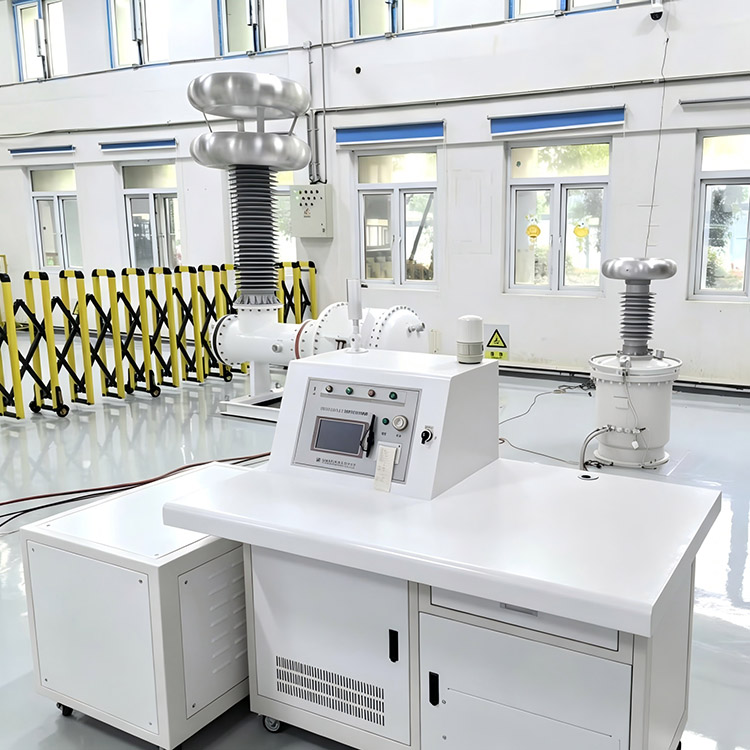

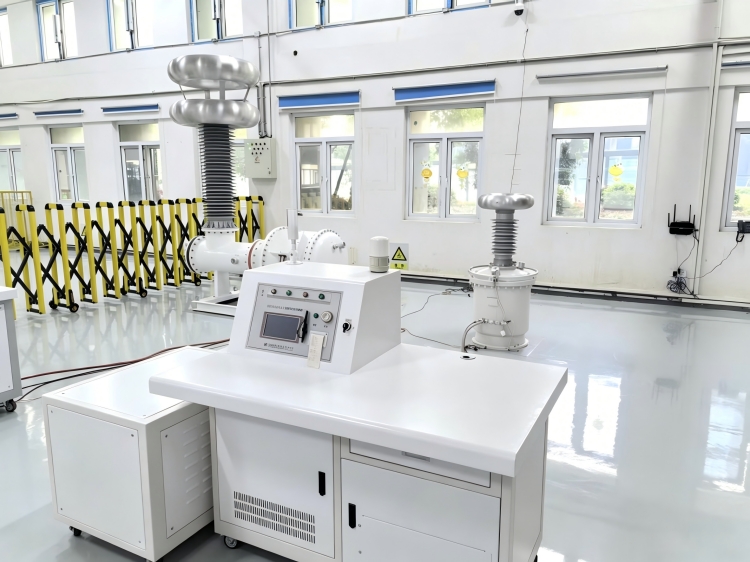

उच्च-व्होल्टेज प्रयोगशाळा आणि फील्ड चाचणी अनुप्रयोगांसाठी डिझाइन केलेली, प्रणाली 5% पेक्षा कमी वेव्हफॉर्म विरूपण, कमी ऑपरेटिंग आवाज आणि ओव्हरव्होल्टेज आणि ओव्हरकरंट परिस्थितींपासून विश्वसनीय संरक्षणासह स्थिर साइनसॉइडल आउटपुट प्रदान करते. स्केलेबल डिझाइन उत्पादन मालिकेतील समान प्रणालींना अल्ट्रा-हाय-व्होल्टेज चाचणी अनुप्रयोगांसाठी 1200kV पर्यंत व्होल्टेज रेटिंग प्राप्त करण्यास अनुमती देते.

उत्पादन मार्गदर्शक

प्रणाली कशी कार्य करते

100kV आंशिक डिस्चार्ज फ्री AC हिपॉट चाचणी प्रणाली SF6 इन्सुलेटेड चाचणी ट्रान्सफॉर्मरद्वारे स्थिर उच्च-व्होल्टेज पॉवर फ्रिक्वेंसी आउटपुट तयार करते. चाचणी दरम्यान, कपलिंग कॅपेसिटर आणि मापन सर्किट सतत आंशिक डिस्चार्ज क्रियाकलापांचे निरीक्षण करते तर स्वयंचलित नियंत्रण प्रणाली व्होल्टेज रॅम्पिंग, होल्डिंग आणि घट प्रक्रिया व्यवस्थापित करते.

लो-व्होल्टेज कॉम्पेन्सेशन रिॲक्टर आवश्यक इनपुट करंट कमी करण्यासाठी कार्य करते, ज्यामुळे चांगली ऊर्जा कार्यक्षमता येते आणि कनेक्ट केलेल्या वीज पुरवठ्याच्या लोड ओझेपासून मुक्तता मिळते. संपूर्ण प्रणाली एकाच वेळी व्होल्टेज चाचणी आणि आंशिक डिस्चार्ज मोजमाप सहन करण्यास सक्षम आहे, त्यामुळे वापरकर्ते सर्व प्रकारच्या उच्च-व्होल्टेज उपकरणांच्या इन्सुलेशन कार्यक्षमतेचे सखोल मूल्यांकन करू शकतात.

वैशिष्ट्ये

1、SF6 गॅस-इन्सुलेटेड ट्रान्सफॉर्मर डिझाइन तेल दूषित न करता

2、एकूण आंशिक डिस्चार्ज पातळी ≤5pC

3, ट्रान्सफॉर्मर आंशिक डिस्चार्ज पातळी ≤3pC

4, 100kV पर्यंत रेट केलेले आउटपुट व्होल्टेज

5、रिॲक्टिव्ह पॉवर कॉम्पेन्सेशनमुळे स्रोत प्रवाह 60% पर्यंत कमी होतो

6, स्वयंचलित आणि मॅन्युअल चाचणी मोड

7, पाच-स्टेज प्रोग्राम करण्यायोग्य व्होल्टेज आणि वेळ सेटिंग्ज

8, 0.5kV/s पासून 2.5kV/s पर्यंत समायोजित करण्यायोग्य व्होल्टेज रॅम्प रेट

9, स्वयंचलित नुकसान भरपाई स्विचिंग आणि व्होल्टेज नियमन

10, ऐतिहासिक डेटा स्टोरेज आणि प्रिंटिंग कार्ये

11, उच्च-परिशुद्धता व्होल्टेज मापन

12、विकृतीसह स्थिर साइन-वेव्ह आउटपुट ≤5%

13、लो-आवाज ऑपरेशन ≤65dB

14, सर्वसमावेशक ओव्हरव्होल्टेज आणि ओव्हरकरंट संरक्षण

15, आंशिक डिस्चार्ज आणि एसी व्होल्टेज चाचणीसाठी योग्य

अर्ज फील्ड

1, पॉवर युटिलिटी कंपन्या

नियमित इन्सुलेशन चाचणी आणि ट्रान्सफॉर्मर, स्विचगियर, GIS उपकरणे, केबल्स आणि सबस्टेशन उपकरणांच्या आंशिक डिस्चार्ज मूल्यांकनासाठी वापरले जाते.

2, उच्च व्होल्टेज प्रयोगशाळा

प्रकार चाचणी, फॅक्टरी स्वीकृती चाचणी आणि अल्ट्रा-लो आंशिक डिस्चार्ज कार्यप्रदर्शन आवश्यक असलेल्या संशोधन प्रकल्पांसाठी योग्य.

3, ट्रान्सफॉर्मर उत्पादक

गुणवत्ता नियंत्रण, इन्सुलेशन पडताळणी आणि वीज आणि वितरण ट्रान्सफॉर्मरच्या अंतिम फॅक्टरी चाचणीसाठी वापरले जाते.

4, विद्यापीठे आणि संशोधन संस्था

उच्च-व्होल्टेज अभियांत्रिकी शिक्षण, इन्सुलेशन संशोधन आणि प्रगत विद्युत चाचणी प्रकल्पांना समर्थन देते.

5, औद्योगिक आणि खाण उपक्रम

गंभीर विद्युत उपकरणांसाठी प्रतिबंधात्मक देखभाल चाचणी आणि इन्सुलेशन स्थिती मूल्यांकन प्रदान करते.

ठराविक चाचणी आयटम

1, ट्रान्सफॉर्मर एसी विदस्टँड व्होल्टेज चाचणी

2, GIS आंशिक डिस्चार्ज चाचणी

3, उच्च व्होल्टेज स्विचगियर चाचणी

4, पॉवर केबल इन्सुलेशन चाचणी

5, इन्सुलेटर आणि बुशिंग चाचणी

6, इलेक्ट्रिकल इक्विपमेंट फॅक्टरी स्वीकृती चाचणी

7, उच्च व्होल्टेज प्रयोगशाळा संशोधन

8, प्रतिबंधात्मक देखभाल कार्यक्रम

वेशाइन फायदे

वेशाइन इलेक्ट्रिक उच्च-व्होल्टेज चाचणी गियर तसेच आंशिक डिस्चार्ज मापन प्रणाली विकसित आणि निर्मितीवर लक्ष केंद्रित करते. आमच्या एसीमध्ये SF6 गॅस इन्सुलेशनसह व्होल्टेज चाचणी युनिट अत्यंत कमी आंशिक डिस्चार्ज आउटपुट, स्मार्ट ऑटोमॅटिक ऑपरेशन, पॉवर-सेव्हिंग कॉम्पेन्सेशन टेक्नॉलॉजी आणि भरोसेमंद सुरक्षा संरक्षण मॉड्यूल आहेत. लॅब आणि ऑन-साइट कामाच्या वातावरणात कठोर चाचणी कार्ये हाताळण्यासाठी तयार केलेले, Weshine कडील सर्व उपाय क्लायंटला अचूक इन्सुलेशन कार्यप्रदर्शन तपासण्यात, संबंधित उद्योग मानकांची पूर्तता करण्यात आणि त्यांच्या उच्च-व्होल्टेज उपकरणांचे दीर्घकालीन ऑपरेशन स्थिर राखण्यात मदत करतात.

आमची 100kV आंशिक डिस्चार्ज फ्री AC Hipot चाचणी प्रणाली तुमच्या सर्व उच्च-व्होल्टेज इन्सुलेशन चाचणी आणि आंशिक डिस्चार्ज मॉनिटरिंग मागण्या पूर्ण करू शकते. सानुकूलित उपाय, तपशीलवार तांत्रिक डेटा आणि स्पर्धात्मक कोटेशनसाठी कधीही आमच्या कार्यसंघाशी निःसंकोचपणे संपर्क साधा.
