पीडी-फ्री एसी विथस्टँड व्होल्टेज चाचणी प्रणाली

ही पीडी-फ्री एसी विदस्टँड व्होल्टेज चाचणी प्रणाली सर्व प्रकारच्या आधुनिक उच्च-व्होल्टेज उपकरणांसाठी कठोर इन्सुलेशन तपासणी आणि आंशिक डिस्चार्ज चाचणी मानकांची पूर्तता करते. प्रीमियम SF6 गॅस इन्सुलेटेड ट्रान्सफॉर्मरसह सुसज्ज, ते स्थिर इन्सुलेशन आणि दीर्घ सेवा आयुष्य राखून पारंपारिक तेलाने भरलेल्या चाचणी ट्रान्सफॉर्मरचे प्रदूषण धोके दूर करते. अनेक इलेक्ट्रिकल उत्पादक मोठ्या प्रमाणात उत्पादन गुणवत्ता नियंत्रणासाठी या संपूर्ण चाचणी रिगचा स्रोत करण्यासाठी खरेदी चौकशी पाठवतात.

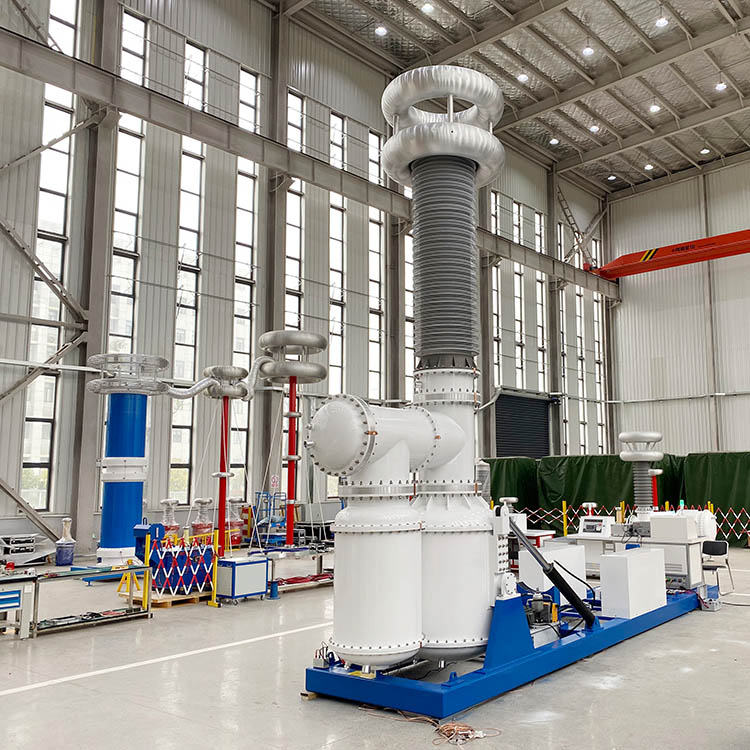

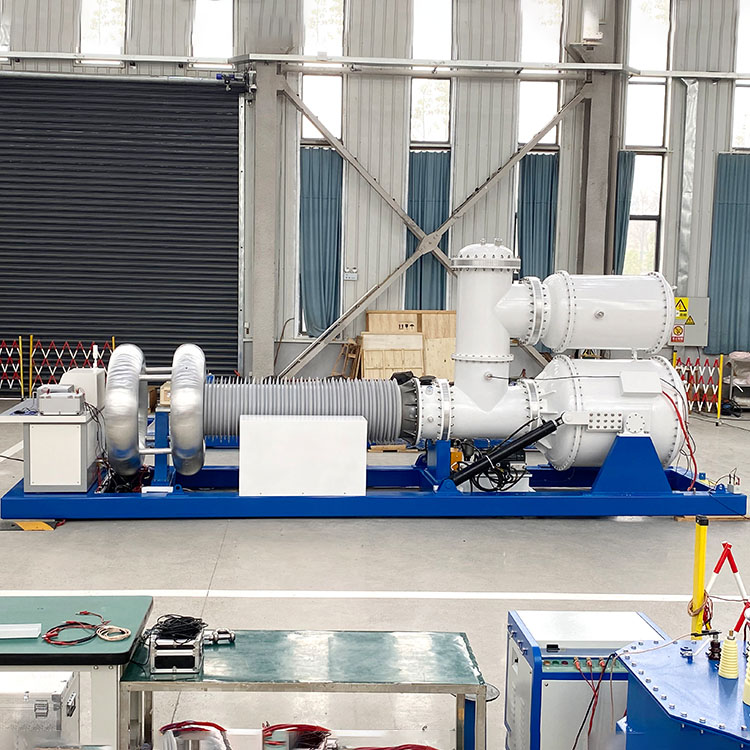

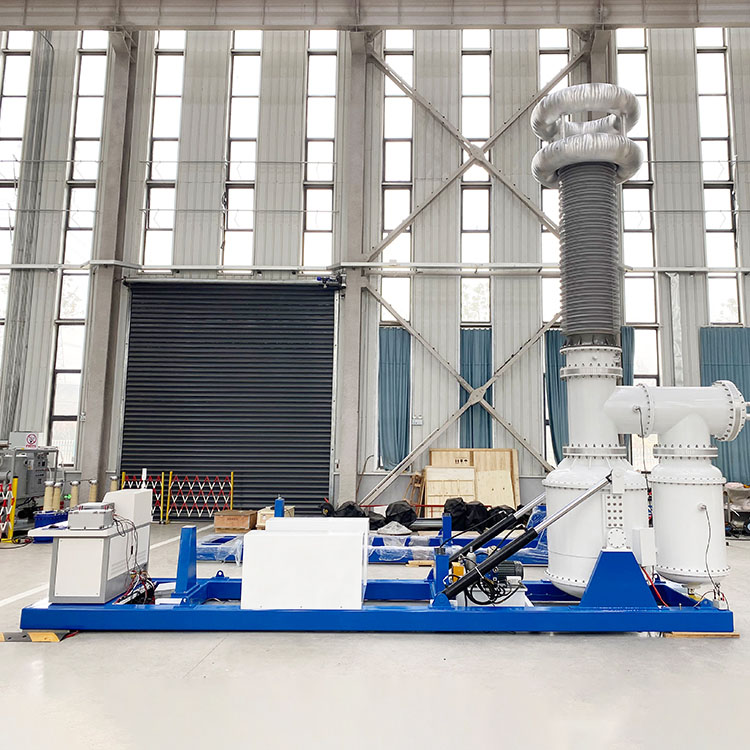

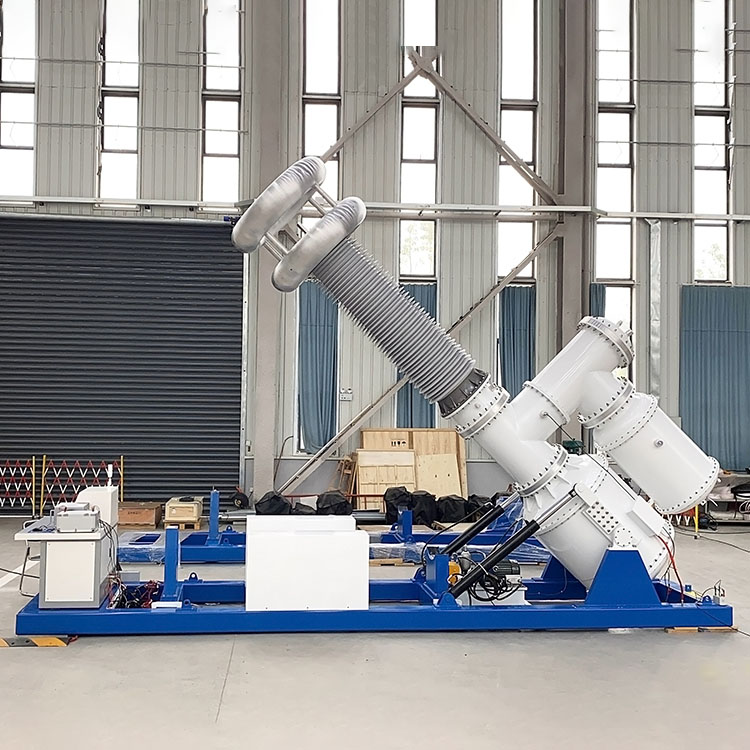

SF6 इन्सुलेटेड कोर घटकांभोवती तयार केलेली, PD-मुक्त AC विदस्टँड व्होल्टेज चाचणी प्रणाली स्थिर 250kV व्होल्टेज आउटपुट करते आणि 5pC च्या आत आंशिक डिस्चार्ज प्रतिबंधित करते. यात ऑटोमॅटिक इंटेलिजेंट कंट्रोल, मल्टी-स्टेज रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन, कमी-आवाज ऑपरेशन आणि पूर्ण सुरक्षा इंटरलॉक, पॉवर युटिलिटीज, औद्योगिक कारखाने, विद्यापीठे आणि व्यावसायिक उच्च-व्होल्टेज प्रयोगशाळांकडून सतत मोठ्या प्रमाणात ऑर्डर आकर्षित करणे वैशिष्ट्ये आहेत.

एकात्मिक पूर्ण चाचणी प्लॅटफॉर्म

हे ट्रान्सफॉर्मर, GIS स्विचगियर, पॉवर केबल्स, बुशिंग्स, इन्सुलेटर आणि रिॲक्टर्सच्या चाचणीला समर्थन देते. संपूर्ण युनिटमध्ये हाय व्होल्टेज ट्रान्सफॉर्मर, कपलिंग कॅपेसिटर, व्होल्टेज डिव्हायडर, करंट लिमिटिंग रिॲक्टर आणि इंटेलिजेंट कंट्रोल कन्सोल हे सर्व-इन-वन स्टेशनमध्ये एकत्रित केले जाते, ज्यामुळे खरेदी संघांना उपकरणे खरेदीचा वेगळा खर्च वाचविण्यात मदत होते.

रेट केलेल्या व्होल्टेज अंतर्गत कार्य करताना, ही PD-मुक्त AC विदस्टँड व्होल्टेज चाचणी प्रणाली आंशिक डिस्चार्ज ≤5pC ठेवते, फॅक्टरी स्वीकृती चाचण्या, प्रकार प्रमाणीकरण, नियमित इन्सुलेशन तपासणी आणि अल्ट्रा-लो पीडी पातळी आवश्यक असलेल्या प्रयोगशाळेतील संशोधन. त्याचे वेव्हफॉर्म विरूपण 2% पेक्षा कमी नियंत्रित केले जाते, आंतरराष्ट्रीय उद्योग मानकांशी सुसंगत स्थिर, पुनरुत्पादक चाचणी डेटा तयार करते.

कार्यक्षम प्रतिक्रियाशील शक्ती भरपाई

अंगभूत लो-व्होल्टेज भरपाई रिॲक्टर एकूण वीज वापर कमी करते आणि कार्यक्षमतेत वाढ करते. मल्टी-लेव्हल रिऍक्टिव्ह पॉवर फाईन ऍडजस्टमेंट हे जड कॉम्प्लेक्स टेस्ट लोड्स अंतर्गत स्थिर व्होल्टेज आउटपुट सुनिश्चित करते, हे एक प्रमुख आकर्षण आहे जे दीर्घकालीन सहकारी खरेदीदारांना पुनरावृत्ती मोठ्या प्रमाणात ऑर्डर सबमिट करण्यास प्रवृत्त करते.

विश्वसनीय इंटेलिजेंट कंट्रोल आणि मल्टी-लेयर सेफ्टी प्रोटेक्शन

कंट्रोल कन्सोलला गुळगुळीत व्होल्टेज नियमन आणि रिअल-टाइम डेटा मॉनिटरिंगची जाणीव होते, ज्यामुळे तंत्रज्ञ पूर्ण सुरक्षिततेसह व्होल्टेज चाचण्या कार्यक्षमतेने पूर्ण करू शकतात. ओव्हरव्होल्टेज कटऑफ, करंट लिमिटिंग आणि डिस्चार्ज प्रतिबंधासह मल्टी-प्रोटेक्शन डिझाईन्स उच्च-व्होल्टेज प्रयोगांदरम्यान धोके कमी करतात.

पर्यायी 500kV हाय-आउटपुट स्पेसिफिकेशन आणि उत्कृष्ट आंशिक डिस्चार्ज सप्रेशन परफॉर्मन्ससह, PD-फ्री AC विदस्टँड व्होल्टेज चाचणी प्रणाली ही पॉवर प्लांट, इलेक्ट्रिकल उत्पादक आणि इन्सुलेशन मूल्यांकन आणि उच्च-व्होल्टेज उपकरणे पडताळणी करणाऱ्या प्रयोगशाळांसाठी सर्वोच्च निवड आहे.

कामाचे तत्व

पीडी-फ्री एसी विदस्टँड व्होल्टेज चाचणी प्रणाली तपासणीसाठी स्थिर 50Hz उच्च-व्होल्टेज एसी पॉवर वितरीत करण्यासाठी SF6 इन्सुलेटेड ट्रान्सफॉर्मरवर अवलंबून असते. अंगभूत कपलिंग कॅपेसिटर रिअल टाइममध्ये आंशिक डिस्चार्ज सिग्नल कॅप्चर करतो, तर व्होल्टेज डिव्हायडर संपूर्ण चाचणी चक्रात आउटपुट व्होल्टेजचा मागोवा घेतो. जुळणारे नुकसान भरपाई अणुभट्ट्या आपोआप रिऍक्टिव पॉवर डिमांड समायोजित करतात, पॉवर इनपुट कमी करतात आणि एकूण ऑपरेशनल कार्यक्षमता वाढवतात.

वर्तमान-मर्यादित अणुभट्ट्या आणि संपूर्ण सुरक्षा इंटरलॉक मॉड्यूल्ससह सुसज्ज, हे युनिट चाचणी नमुने आणि यजमान उपकरण दोघांना अचानक ओव्हरव्होल्टेज आणि फ्लॅशओव्हर जोखमीपासून संरक्षण करते, स्थिर, सुरक्षित चाचणी परिणाम प्रदान करते जे खरेदी अभियंत्यांकडून मान्यता मिळवतात.

लक्ष्य अनुप्रयोग परिस्थिती

ग्रिड पॉवर ऑपरेटर

ट्रान्सफॉर्मर, GIS कॅबिनेट आणि हाय-व्होल्टेज स्विचगियरवर सबस्टेशन उपकरणे देखभाल, प्रकल्प सुरू करणे आणि इन्सुलेशन निदानासाठी आदर्श. अनेक पॉवर स्टेशन खरेदीदार नियमित तपासणी कामाचे मानकीकरण करण्यासाठी या प्रणालीसाठी मोठ्या प्रमाणात खरेदी विनंत्या सबमिट करतात.

ट्रान्सफॉर्मर उत्पादन कारखाने

दैनंदिन उत्पादन स्पॉट चेक, फॅक्टरी स्वीकृती चाचणी आणि पॉवर आणि डिस्ट्रीब्युशन ट्रान्सफॉर्मरचे अधिकृत प्रकार प्रमाणपत्र यासाठी योग्य. मॅन्युफॅक्चरिंग प्रोक्योरमेंट टीम अनेकदा उत्पादन तपासणी चक्र कमी करण्यासाठी या टेस्टरचा स्टॉक राखून ठेवतात.

व्यावसायिक उच्च-व्होल्टेज प्रयोगशाळा

त्याची अल्ट्रा-कमी आंशिक डिस्चार्ज कामगिरी उत्पादन प्रमाणन आणि नवीन उत्पादन R&D चाचणीसाठी कठोर मानकांची पूर्तता करते, लॅब खरेदीदारांना दीर्घकालीन पुरवठा ऑर्डर देण्यासाठी आकर्षित करते.

विद्यापीठे आणि संशोधन संस्था

डायलेक्ट्रिक सामग्री संशोधन, इन्सुलेशन कार्यप्रदर्शन विश्लेषण आणि उच्च-व्होल्टेज प्रमुख शिक्षण प्रयोगांसाठी योग्य. संशोधन प्रकल्प खरेदीदार औपचारिक ऑर्डर करण्यापूर्वी वारंवार सानुकूलित कॉन्फिगरेशनची विनंती करतात.

कारखाना आणि खाण औद्योगिक वापरकर्ते

ऑनसाइट कोर पॉवर सुविधांच्या नियतकालिक प्रतिबंधात्मक तपासणी आणि इन्सुलेशन स्थितीचे मूल्यांकन करण्यासाठी लागू केले जाते, एंटरप्राइझ खरेदी विभागांना तृतीय-पक्ष चाचणी आउटसोर्सिंग खर्च कमी करण्यास मदत करते.

अर्ज श्रेणी

1. पॉवर ट्रान्सफॉर्मर इन्सुलेशन चाचणी

2.GIS आंशिक डिस्चार्ज तपासणी

3.एसी व्होल्टेज चाचणी सहन करते

4.उच्च व्होल्टेज स्विचगियरची नियमित तपासणी

5.बुशिंग कामगिरी चाचणी

6.पॉवर केबल चाचणी withstand

7. सॉलिड इन्सुलेटर गुणवत्ता तपासणी

8. ऑन-साइट फॅक्टरी स्वीकृती चाचणी (FAT)

9.उत्पादन प्रकार चाचणी आणि प्रमाणन समर्थन

10.उच्च व्होल्टेज प्रयोगशाळा संशोधन कार्य

वेशाइन कोर स्ट्रेंथ्स

वेशाइन इलेक्ट्रिक उच्च व्होल्टेज चाचणी उपकरणे आणि आंशिक डिस्चार्ज मापन उपकरणे विकसित आणि उत्पादन करण्यात माहिर आहे. आमची पीडी-फ्री एसी व्होल्टेज चाचणी प्रणाली परिपक्व SF6 इन्सुलेशन तंत्रज्ञान, अल्ट्रा-लो आंशिक डिस्चार्ज इंडिकेटर, अचूक व्होल्टेज सॅम्पलिंग आणि सर्वसमावेशक सुरक्षा संरक्षणाचा अवलंब करतात. पॉवर ग्रिड ऑपरेटर, इलेक्ट्रिकल उत्पादक, तृतीय-पक्ष प्रयोगशाळा आणि संशोधन संस्थांसाठी तयार केलेली, आमची उपकरणे आधुनिक उच्च-व्होल्टेज पॉवर उपकरणांसाठी अचूक, सुरक्षित आणि कार्यक्षम चाचणी देतात. जागतिक प्रकल्प खरेदीदार औपचारिक फ्रेमवर्क खरेदी करारावर स्वाक्षरी करण्यापूर्वी नमुना चाचणीची व्यवस्था करू शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: मुख्य तांत्रिक वैशिष्ट्ये काय आहेत?

रेटेड क्षमता: 250kVA. रेटेड आउटपुट व्होल्टेज: 500kV पर्यंत. आंशिक डिस्चार्ज पातळी: ≤5pC. वेव्हफॉर्म विरूपण: ≤2%. सिस्टम आवाज: ≤50dB. सतत ऑपरेशन: 30 मिनिटे. ओव्हरव्होल्टेज क्षमता: 1 मिनिटासाठी 110%.

Q2: तेलाने भरलेल्या प्रकाराऐवजी SF6 इन्सुलेशन का?

SF6 गॅस चुकीचे PD सिग्नल तयार करणारे तेल कार्बनीकरण उपउत्पादने काढून टाकते, स्थिर डायलेक्ट्रिक कार्यप्रदर्शन, शून्य प्रदूषण जोखीम सुनिश्चित करते आणि ट्रान्सफॉर्मर आणि GIS वर अचूक FAT साठी ≤5pC पार्श्वभूमी PD पातळी राखते.

Q3: ही प्रणाली कोणत्या अनुप्रयोगांना समर्थन देते?

ट्रान्सफॉर्मर इन्सुलेशन चाचणी, जीआयएस स्विचगियर पीडी तपासणी, पॉवर केबल विदस्टँड चाचण्या, बुशिंग/इन्सुलेटर कार्यप्रदर्शन मूल्यमापन, एफएटी, प्रकार प्रमाणीकरण आणि उच्च-व्होल्टेज प्रयोगशाळा संशोधन.

Q4: प्रतिक्रियाशील शक्ती भरपाई कशी कार्य करते?

बिल्ट-इन लो-व्होल्टेज कॉम्पेन्सेशन रिॲक्टर (200kvar, मल्टी-टॅप मोटराइज्ड स्विचिंग) स्टेप्समध्ये फाइन-ट्यून रिऍक्टिव्ह पॉवर. हे जड चाचणी भारांखाली स्थिर व्होल्टेज राखते आणि एकूण कार्यक्षमतेत सुधारणा करते.

Q5: कोणती सुरक्षा संरक्षण वैशिष्ट्ये समाविष्ट आहेत?

अचानक फ्लॅशओव्हरच्या जोखमीपासून संरक्षण करण्यासाठी ओव्हरव्होल्टेज कटऑफ, करंट लिमिटिंग, डिस्चार्ज प्रिव्हेंशन आणि करंट-लिमिटिंग रिॲक्टरसह संपूर्ण सुरक्षा इंटरलॉक मॉड्यूल्ससह मल्टी-लेयर संरक्षणे.

Q6: ही प्रणाली कोणासाठी डिझाइन केलेली आहे?

पॉवर ग्रिड ऑपरेटर, ट्रान्सफॉर्मर उत्पादन कारखाने, व्यावसायिक उच्च-व्होल्टेज प्रयोगशाळा, विद्यापीठे/संशोधन संस्था आणि औद्योगिक कारखाना/खाण वापरकर्ते नियमित आणि प्रकार चाचणीसाठी.

खरेदी मार्गदर्शक

सानुकूलित कोटेशन मिळवण्यासाठी आणि तुमच्या खरेदी योजनेसाठी तांत्रिक फाइल्स पूर्ण करण्यासाठी तुमचे उच्च व्होल्टेज चाचणी पॅरामीटर्स आमच्या विक्री टीमसोबत शेअर करा.
