आंशिक डिस्चार्ज फ्री एसी विदस्टँड व्होल्टेज चाचणी प्रणाली

प्रगत SF6 गॅस-इन्सुलेटेड ट्रान्सफॉर्मर तंत्रज्ञानाचा वापर करून, आंशिक डिस्चार्ज फ्री एसी विदस्टँड व्होल्टेज चाचणी प्रणाली ≤5pC च्या एकूण आंशिक डिस्चार्ज पातळीसह स्थिर 250kV आउटपुट प्रदान करते. इंटेलिजेंट ऑटोमॅटिक कंट्रोल, रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन, कमी-आवाज ऑपरेशन आणि सर्वसमावेशक संरक्षण कार्ये वैशिष्ट्यीकृत, हे पॉवर युटिलिटी, औद्योगिक उपक्रम, विद्यापीठे, संशोधन संस्था आणि उच्च-व्होल्टेज प्रयोगशाळांसाठी आदर्श आहे.

ऊर्जा उद्योग इन्सुलेशन तपासणी आणि सूक्ष्म आंशिक डिस्चार्ज शोधण्यासाठी मानके वाढवत असल्याने, हे चाचणी युनिट बाजाराच्या अशा मागणीशी जुळण्यासाठी विकसित केले आहे. पारंपारिक तेलाने भरलेल्या चाचणी ट्रान्सफॉर्मरच्या विपरीत, SF6 इन्सुलेशन तेल गळती आणि प्रदूषणाचे धोके काढून टाकते, तर सुलभ वाहतूक आणि प्लेसमेंटसाठी एकूण उपकरणाचे वजन 20% ते 60% कमी करते.

या सर्व विश्वासार्ह कामगिरीला व्यावसायिक उत्पादन सामर्थ्याने समर्थन दिले जाते. वेशीन® हा पॉवर सिस्टम ऑटोमेशन उपकरणे आणि चाचणी उपकरणांचे संशोधन आणि विकास, उत्पादन, विक्री आणि सेवेमध्ये तज्ञ असलेला एक आधुनिक उच्च-तंत्र कारखाना आहे. उत्पादने जगभरात विकली जातात आणि अनेक ग्राहकांकडून त्यांना सकारात्मक प्रतिसाद मिळाला आहे.

कामगिरी

आंशिक डिस्चार्ज फ्री एसी विदस्टँड व्होल्टेज चाचणी प्रणाली स्थिर 250kV आउटपुट राखण्यासाठी SF6 गॅस इन्सुलेटेड ट्रान्सफॉर्मरचा अवलंब करते, पूर्ण-सेट आंशिक डिस्चार्ज ≤5pC पर्यंत मर्यादित करते. इंटेलिजेंट ऑटोमॅटिक कंट्रोल, रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन, कमी आवाज आणि मल्टी-लेअर सेफ्टी प्रोटेक्शन यामुळे ते पॉवर फॅक्टरी, औद्योगिक क्लायंट, युनिव्हर्सिटी आणि रिसर्च लॅबसाठी एक व्यावहारिक पर्याय बनते.

संपूर्ण मशीनचा आंशिक डिस्चार्ज इंडेक्स ≤5pC वर पोहोचतो आणि अंगभूत SF6 ट्रान्सफॉर्मर रेटेड व्होल्टेज अंतर्गत फक्त ≤3pC आंशिक डिस्चार्ज जनरेट करतो. अशा उत्कृष्ट इन्सुलेशन कामगिरीमुळे आंशिक डिस्चार्ज तपासणी, फॅक्टरी स्वीकृती तपासणी, इन्सुलेशन पडताळणी आणि विविध उच्च व्होल्टेज संशोधन कार्यांसाठी ते आदर्श बनते.

रचना

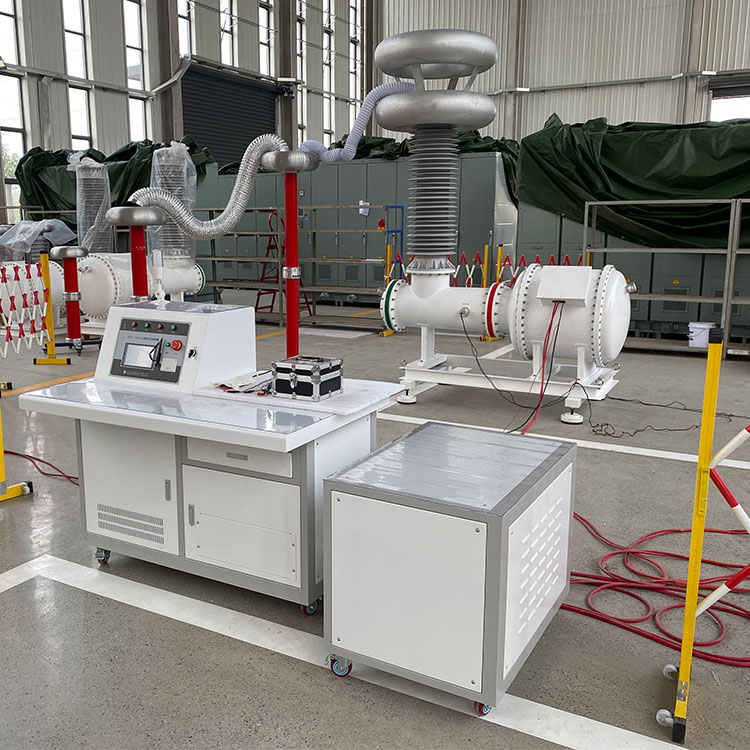

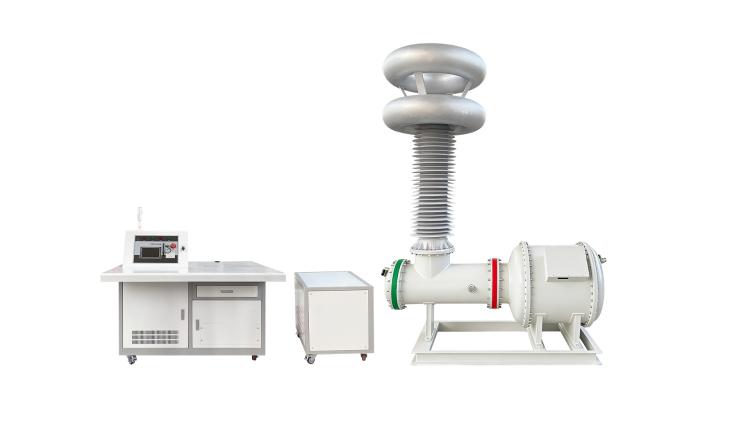

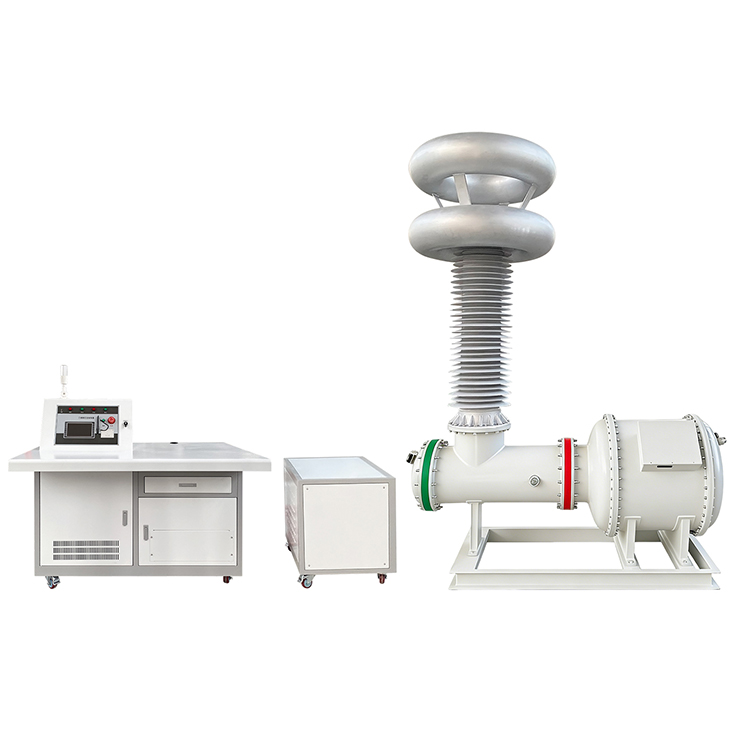

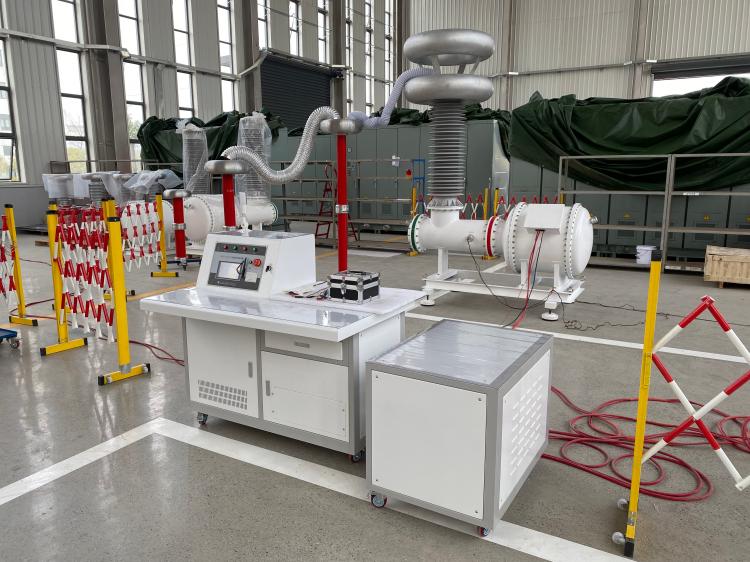

संपूर्ण पॅकेजमध्ये SF6 इन्सुलेटेड टेस्ट ट्रान्सफॉर्मर, कपलिंग कॅपेसिटर, हाय व्होल्टेज करंट-लिमिटिंग रिॲक्टर, लो व्होल्टेज कॉम्पेन्सेशन रिॲक्टर, आयसोलेशन ट्रान्सफॉर्मर आणि पूर्णपणे ऑटोमॅटिक कंट्रोल कॅबिनेट यांचा समावेश आहे. कमी व्होल्टेज भरपाई तंत्रज्ञान इनपुट उर्जा वापर 60% पर्यंत कमी करते, जे चाचणी कार्यक्षमतेत मोठ्या प्रमाणात वाढ करते आणि वीज पुरवठा आवश्यकता कमी करते.

नियंत्रण

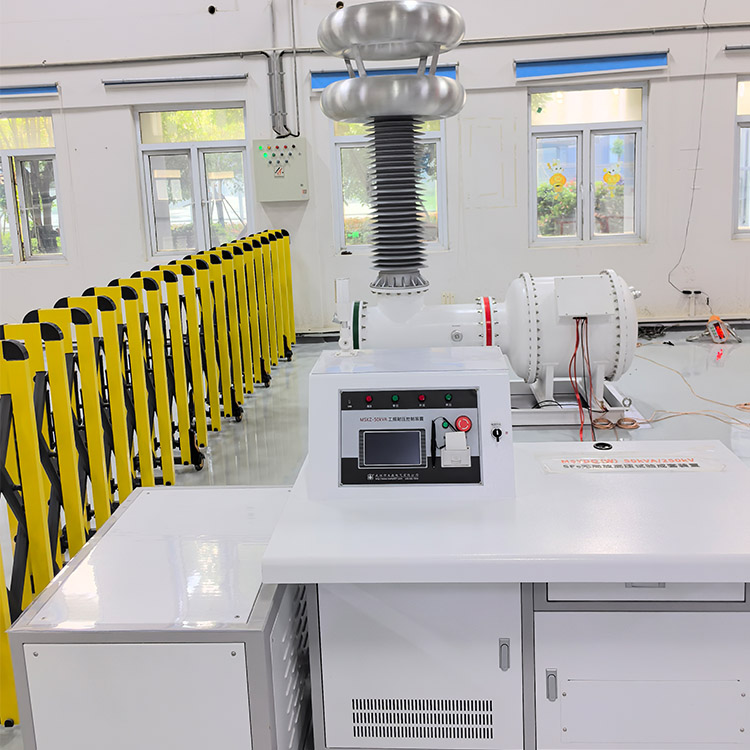

आंशिक डिस्चार्ज फ्री एसी विदस्टँड व्होल्टेज चाचणी प्रणाली 7-इंच रंगीत टच स्क्रीन कंट्रोल युनिटसह सुसज्ज आहे जी स्वयंचलित आणि मॅन्युअल ऑपरेशन मोडला समर्थन देते. ऑपरेटर पाच स्वतंत्र व्होल्टेज विभाग सेट करू शकतात, बूस्ट गती समायोजित करू शकतात आणि वेळ मुक्तपणे धरू शकतात. ऑटोमॅटिक फंक्शन्समध्ये व्होल्टेज लिफ्टिंग, कॉम्पेन्सेशन स्विचिंग, टायमिंग, टेस्टिंगनंतर प्रेशर रिलीफ, डेटा स्टोरेज, रेकॉर्ड लुकअप आणि टेस्ट रिपोर्ट प्रिंटिंग यांचा समावेश होतो.

सुरक्षितता

स्थिर आणि सुरक्षित ऑपरेशनची हमी देण्यासाठी, उपकरणे 5% पेक्षा कमी वेव्हफॉर्म विरूपण आणि 65dB पेक्षा कमी आवाजासह गुळगुळीत साइन वेव्ह व्होल्टेज आउटपुट करते. ओव्हरव्होल्टेज आणि ओव्हरकरंट संरक्षण यंत्रणा पूर्णपणे सुसज्ज आहेत. त्याचे मॉड्यूलर फ्रेमवर्क नंतरच्या सुधारणांना समर्थन देते, 1200kV पर्यंत अल्ट्रा-हाय व्होल्टेज चाचणीसाठी विस्तारण्यायोग्य आहे.

वैशिष्ट्ये

1、SF6 गॅस-इन्सुलेटेड ट्रान्सफॉर्मर तंत्रज्ञान

2, कोणतेही पर्यावरणीय दूषित नसलेले तेल-मुक्त डिझाइन

3, पूर्ण प्रणाली आंशिक डिस्चार्ज पातळी ≤5pC

4, ट्रान्सफॉर्मर आंशिक डिस्चार्ज पातळी ≤3pC

5, 250kV पर्यंत रेट केलेले आउटपुट व्होल्टेज

6, रेटेड क्षमता 50kVA

7, प्रतिक्रियाशील उर्जा नुकसान भरपाई इनपुट प्रवाह 60% पर्यंत कमी करते

8, स्वयंचलित आणि मॅन्युअल चाचणी मोड

9, पाच-स्टेज प्रोग्राम करण्यायोग्य व्होल्टेज आणि वेळ सेटिंग्ज

10, समायोज्य व्होल्टेज रॅम्प दर

11, इंटेलिजेंट व्होल्टेज नियमन आणि नुकसान भरपाई स्विचिंग

12, ऐतिहासिक डेटा स्टोरेज आणि रिपोर्ट प्रिंटिंग

13、विकृतीसह स्थिर साइन-वेव्ह आउटपुट ≤5%

14、लो ऑपरेटिंग नॉइज ≤65dB

15, उच्च-व्होल्टेज ओव्हरव्होल्टेज संरक्षण

16, टेल-करंट ओव्हरकरंट संरक्षण

17, आंशिक डिस्चार्ज आणि एसी व्होल्टेज चाचणीसाठी योग्य

अर्ज

1, ट्रान्सफॉर्मर एसी विदस्टँड व्होल्टेज चाचणी

2, GIS आंशिक डिस्चार्ज चाचणी

3, स्विचगियर इन्सुलेशन चाचणी

4, उच्च व्होल्टेज केबल चाचणी

5, बुशिंग चाचणी

6, इन्सुलेटर चाचणी

7, फॅक्टरी स्वीकृती चाचणी (FAT)

8, उच्च व्होल्टेज प्रयोगशाळा चाचणी

9, इलेक्ट्रिकल उपकरण प्रकार चाचणी

10, प्रतिबंधात्मक देखभाल कार्यक्रम

वेशाइन फायदे

वेशाइन इलेक्ट्रिक ही उच्च-व्होल्टेज चाचणी उपकरणे आणि आंशिक डिस्चार्ज मापन प्रणालीची व्यावसायिक उत्पादक आहे. आमची VS-W मालिका आंशिक डिस्चार्ज फ्री AC विथस्टँड व्होल्टेज चाचणी प्रणाली प्रगत SF6 इन्सुलेशन तंत्रज्ञान, अल्ट्रा-लो आंशिक डिस्चार्ज कार्यप्रदर्शन, बुद्धिमान ऑटोमेशन आणि विश्वसनीय सुरक्षा संरक्षण एकत्र करते. प्रयोगशाळा आणि फील्ड ॲप्लिकेशन्सची मागणी करण्यासाठी डिझाइन केलेले, वेशाइन सोल्यूशन्स ग्राहकांना चाचणी अचूकता सुधारण्यास, नियामक अनुपालन सुनिश्चित करण्यास आणि उपकरणांची दीर्घकालीन विश्वासार्हता वाढविण्यात मदत करतात.
