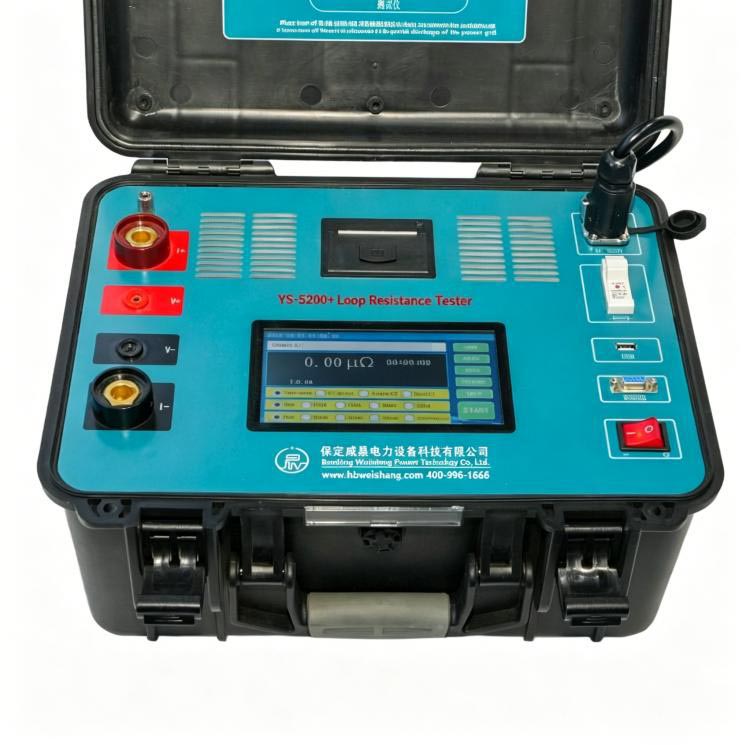

डेस्कटॉप 300A इंटेलिजेंट सर्किट रेझिस्टन्स टेस्टर

चीनमधील व्यावसायिक निर्माता आणि पुरवठादार वेशीनने ऑफर केलेले टिकाऊ डेस्कटॉप 300A इंटेलिजेंट सर्किट रेझिस्टन्स टेस्टर, सर्किट ब्रेकर्स, डिस्कनेक्टर्स, अर्थिंग स्विचेस आणि बसबार जॉइंट्सवर अचूक मायक्रो-ओम रीडिंग प्रदान करते, जरी विद्युत प्रवाह सिंगल लूप किंवा एकाधिक पॅराल लूपमधून चालतात.

आम्ही हे युनिट DL/T845.4-2019 आणि IEC चार-वायर चाचणी मानकांचे पालन करून तयार केले आहे, उच्च-वर्तमान प्रतिरोध शोधण्यासाठी उद्योगाच्या मागणीशी पूर्णपणे जुळत आहे.

मशिनच्या आत मल्टी-चॅनल करंट सेन्सिंग हार्डवेअरसह जोडलेला एक उच्च-पॉवर स्थिर प्रवाह स्त्रोत बसतो. ही रचना क्लिष्ट समांतर ग्राउंडिंग ग्रिड्सच्या बाजूने काम करत असताना देखील आउटपुट करंट स्थिर ठेवते आणि व्होल्टेज सॅम्पलिंग अचूक ठेवते, जे अभियांत्रिकी कंत्राटदार या मॉडेलसाठी वारंवार मोठ्या प्रमाणात ऑर्डर देतात.

कोर मापन तत्त्वे

डेस्कटॉप 300A इंटेलिजेंट सर्किट रेझिस्टन्स टेस्टर दोन कोर फंक्शनल मॉड्यूल्सवर अवलंबून आहे:

1.ॲडजस्टेबल उच्च स्थिर वर्तमान आउटपुट: 50A–300A

2.वायरलेस डीसी क्लॅम्प सेन्सर: 0~±600A वर्तमान कॅप्चर

हे ओमच्या नियमावर आधारित वास्तविक संपर्क प्रतिकाराची गणना करते: R = V / I₀

V = संपर्क बिंदूंवर व्होल्टेज ड्रॉप आढळले

I₀ = चाचणी केलेल्या शाखेतून जाणारा वास्तविक प्रवाह

इंटेलिजेंट टेस्टिंग मोड्स (कोर इनोव्हेशन)

वेशाइन इलेक्ट्रिक विविध फील्ड परिस्थितींना समर्थन देण्यासाठी चार प्रगत चाचणी मोड समाकलित करते:

1. पारंपारिक सर्किट प्रतिरोध मोड

शंट चालू हस्तक्षेप बायपास करण्यासाठी वापरकर्त्यांना अर्थिंग नेटवर्कची एक बाजू डिस्कनेक्ट करणे आवश्यक आहे. टेस्टर 300A DC करंट पर्यंत फीड करतो आणि व्होल्टेज ड्रॉप डेटा वाचतो. हा मोड सर्वोच्च अचूकता प्राप्त करतो आणि नियोजित देखभाल साइटसाठी चांगले कार्य करतो.

2. क्लॅम्प डायरेक्ट मापन मोड

ग्राउंडिंग कनेक्शन वेगळे करण्याची आवश्यकता नाही. वायरलेस क्लॅम्प रिअल-टाइम शाखा करंट I₀ चा मागोवा घेते, त्यानंतर मशीन R=V/I₀ सह स्वयंचलितपणे प्रतिकारांची गणना करते. ठळक मुद्दे: वेगळे करण्याचे काम नाही, जलद फील्ड चाचणी, थेट-क्षेत्र देखभालीसाठी सुरक्षित.

3. सिंगल-साइड शंट मोड

कॅबिनेट अर्थिंग आणि वितरित ग्राउंड ग्रिड्स सारख्या समांतर ग्राउंडिंग लेआउटसाठी योग्य. क्लॅम्प शंट ब्रँच करंट I₂ मोजतो आणि रेझिस्टन्सची गणना करण्यापूर्वी डिव्हाइस I₀=I₁−I₂ सह प्रभावी चाचणी करंट कार्य करते. हे आंशिक समांतर प्रवाहांमुळे अचूकतेच्या त्रुटींचे निराकरण करते.

4. ड्युअल-साइड शंट मोड

सबस्टेशन्समध्ये द्विदिशात्मक स्प्लिट करंट्ससह मोठ्या ग्राउंडिंग ग्रिडसाठी. दोन क्लॅम्प I21 आणि I22 शाखा प्रवाह गोळा करतात, बहु-शाखा नेटवर्कसाठी खरा प्रतिकार डेटा मिळविण्यासाठी सिस्टम I₀=I₁−I21−I22 ची गणना करते.

सुरक्षा आणि क्लॅम्प सिस्टम डिझाइन

जुळलेले वायरलेस क्लॅम्प डीसी चालू दिशा आपोआप ओळखू शकतात.

मुख्य क्लॅम्प वैशिष्ट्ये:

1、DC चाचणी श्रेणी: 0 ते ±600A

2、अचूक डेटासाठी योग्य वर्तमान दिशेसह संरेखित करणे आवश्यक आहे

3, मापन विचलन ऑफसेट करण्यासाठी अंगभूत कॅलिब्रेशन फंक्शन

ऑपरेशन सुरक्षा स्मरणपत्रे:

1, हार्डवेअरचे नुकसान टाळण्यासाठी क्लॅम्प त्याच्या मापन श्रेणीच्या पलीकडे चालवू नका

2, वाचन स्थिर करण्यासाठी वर्तमान दिशा चिन्हांनुसार क्लॅम्प स्थापित करा

3, डेटा त्रुटी कमी करण्यासाठी नियमितपणे कॅलिब्रेशन चालवा

चरण-दर-चरण ऑपरेशन मार्गदर्शक

हा डेस्कटॉप टेस्टर उच्च-वर्तमान परिस्थितींसाठी मानक फील्ड चाचणी कार्यप्रवाहांचे अनुसरण करतो.

पायरी 1: सिस्टम तयारी

उपकरणे पूर्णपणे बंद असल्याची खात्री करा, ग्राउंडिंग सेटअप पूर्ण झाला आहे आणि क्लॅम्प बॅटरी पूर्णपणे चार्ज झाल्या आहेत. मोठ्या प्रमाणात खरेदी करणारे ग्राहक शिपमेंटसह संपूर्ण ऑपरेशन हँडबुक प्राप्त करू शकतात.

पायरी 2: वायरिंग कॉन्फिगरेशन

I+ आणि I- चाचणी सर्किटच्या दोन टोकांना जोडतात; V+ आणि V- आतील व्होल्टेज सॅम्पलिंग पॉइंट्सना संलग्न करतात. वायर प्रतिरोधक हस्तक्षेप नाकारण्यासाठी नेहमी वर्तमान लूपमध्ये व्होल्टेज प्रोब ठेवा.

पायरी 3: मोड निवड

एक चाचणी मोड निवडा: पारंपारिक पृथक्करण मोड, क्लॅम्प डायरेक्ट मोड, सिंगल शंट मोड किंवा ड्युअल शंट मोड. नंतर आउटपुट करंट (50A–300A) आणि चाचणी कालावधी (जलद / 10s / 30s / 60s / सतत) सेट करा.

पायरी 4: मापन प्रक्रिया

मशीन चालू रॅम्प-अप, स्थिरता नियंत्रण, रिअल-टाइम करंट कॅप्चर, व्होल्टेज सॅम्पलिंग, रेझिस्टन्स कॅल्क्युलेशन आणि मॅन्युअल ऍडजस्टमेंटशिवाय तापमान भरपाई स्वयंचलितपणे चालवते.

पायरी 5: निकाल प्रदर्शित करा

स्क्रीन एकूण वर्तमान I₁, शाखा क्लॅम्प प्रवाह (I₂ / I21 / I22), मायक्रो-ओममधील प्रतिरोध मूल्य, चाचणी वेळ आणि स्थिरता स्थिती दर्शवते.

पायरी 6: डेटा व्यवस्थापन

ऑपरेटर स्थानिक मेमरीमध्ये चाचणी लॉग जतन करू शकतात, FAT32 USB ड्राइव्हद्वारे रेकॉर्ड निर्यात करू शकतात, पर्यायी प्रिंट मॉड्यूलसह ​​अहवाल मुद्रित करू शकतात आणि ऐतिहासिक चाचणी डेटा कधीही पाहू शकतात.

अनुप्रयोग परिस्थिती

हा डेस्कटॉप 300A इंटेलिजेंट सर्किट रेझिस्टन्स टेस्टर जटिल ग्राउंडिंग आणि मजबूत इलेक्ट्रोमॅग्नेटिक हस्तक्षेप परिस्थितीत प्रतिरोध शोध कार्ये हाताळतो, या क्षेत्रातील खरेदीदारांद्वारे मोठ्या प्रमाणावर स्वीकारला जातो:

1, मोठे सबस्टेशन

2, वीज निर्मिती संयंत्रे

3, औद्योगिक स्विचगियर सिस्टम

4, हाय-व्होल्टेज ट्रान्समिशन सुविधा

5, ग्राउंडिंग ग्रिड नेटवर्क

सिस्टम खालील विश्वसनीयतेने कार्य करते:

1, मजबूत इलेक्ट्रोमॅग्नेटिक हस्तक्षेप

2, समांतर वर्तमान वितरण

3、、मर्यादित डिस्कनेक्शन प्रवेश

4, सतत देखभाल ऑपरेशन्स

ठराविक चाचणी वापर

1, उच्च-व्होल्टेज सर्किट ब्रेकर्ससाठी संपर्क प्रतिकार चाचणी

2、सबस्टेशन ग्राउंडिंग ग्रिड्सची फॉल्ट तपासणी

3, बसबार जोडणाऱ्या सांध्यांचा प्रतिकार ओळख

4、GIS/AIS स्विच कॅबिनेटसाठी नियमित देखभाल

5, पॉवर प्लांट इलेक्ट्रिकल उपकरणांसाठी फॅक्टरी गुणवत्ता तपासणी

6, ट्रान्समिशन नेटवर्कसाठी ग्राउंड सिस्टम विश्लेषण

7、औद्योगिक वीज वितरण प्रणालीचे समस्यानिवारण

वेशाइन फायदे

आधुनिक पॉवर सिस्टीममधील अवघड समांतर वर्तमान आणि जटिल ग्राउंडिंग समस्या सोडवण्यासाठी आम्ही मल्टी-मोड मापन आर्किटेक्चरसह डेस्कटॉप 300A इंटेलिजेंट सर्किट रेझिस्टन्स टेस्टर तयार केला आहे. वायरलेस क्लॅम्प नॉन-डिसॅम्बली चाचणी देखभाल डाउनटाइम कमी करते आणि साइट सुरक्षिततेमध्ये मोठ्या प्रमाणात सुधारणा करते, ज्यामुळे अनेक विद्युत सेवा पुरवठादार आमच्यासोबत दीर्घकालीन पुरवठा करारावर स्वाक्षरी करतात.

मल्टी-चॅनल रिअल-टाइम वर्तमान गणना अल्गोरिदम समांतर ग्राउंडिंग वातावरणातही अचूक प्रतिकार मूल्ये सुनिश्चित करतात. 300A मोठे करंट आउटपुट वृद्ध संपर्क पृष्ठभागावरील ऑक्साईडचे स्तर त्वरीत मोडून टाकते, ज्यामुळे थकलेल्या प्रवाहकीय जोडांसाठी अधिक विश्वासार्ह चाचणी परिणाम मिळतात. बिल्ट-इन इंटेलिजेंट थर्मल कंट्रोल युनिटला दीर्घ उच्च-वर्तमान कार्यरत लोड अंतर्गत स्थिर ठेवते.

खरेदीदारांसाठी वापरकर्ता-अनुकूल औद्योगिक डिझाइन फायदे:

1, मल्टी-मोड बुद्धिमान ऑपरेशन

2, व्हिज्युअलाइज्ड रिअल-टाइम वर्तमान डेटा प्रदर्शन

3, स्वयंचलित सुरक्षा संरक्षण कार्यांचा संपूर्ण संच

4, संरचित डेटा स्टोरेज आणि निर्यात

तुमच्या प्रकल्पाच्या खरेदीसाठी सानुकूलित कोटेशन आणि संपूर्ण तांत्रिक पॅरामीटर फाइल्स मिळविण्यासाठी आमच्या विक्री टीमशी लगेच संपर्क साधा.
