ट्रान्सफॉर्मरची पीआय चाचणी

Weshine® ने CE प्रमाणपत्र, उच्च गुणवत्ता आणि अचूकतेसह ट्रान्सफॉर्मरच्या PI चाचणीचा शोध लावला, शोध लावला आणि राष्ट्रीय मानकांनुसार उत्पादित केले, संपूर्ण इलेक्ट्रिक चाचणी समाधान उपलब्ध आहे. वेशाइनच्या ट्रान्सफॉर्मरच्या पीआय चाचणीच्या अधिक तपशीलांसाठी आमच्याशी संपर्क साधा!

चौकशी पाठवा PDF डाउनलोड करा

उत्पादन वर्णन

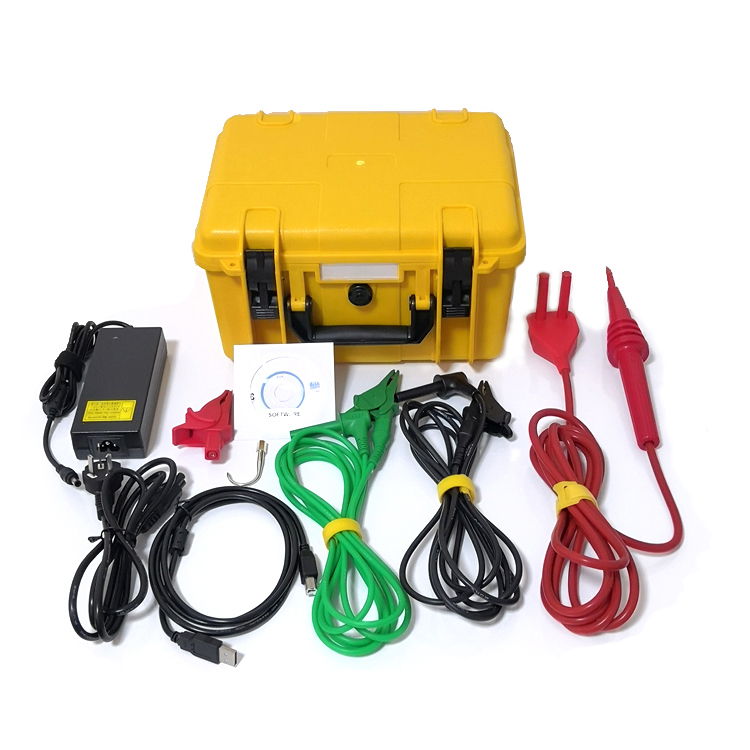

वेशीनट्रान्सफॉर्मरची पीआय चाचणीडिजिटल आणि अॅनालॉग आर्क डिस्प्लेसह, केबल्सची देखभाल आणि सर्व्हिसिंग, रोटेटिंग प्लांट मशिनरी, ट्रान्सफॉर्मर्स, स्विचगियर आणि औद्योगिक अनुप्रयोगांमध्ये उच्च व्होल्टेज इन्सुलेशन प्रतिरोध चाचणीसाठी डिझाइन केलेले.

DC इन्सुलेशन चाचण्या 250 V, 500 V, 1000 V, 2500 V, 5000 V वर केल्या जातात. इन्सुलेशन रेझिस्टन्स मापन श्रेणी 100 k Î© ते 1000 G Î© आहे. चाचणी अंतर्गत कॅपेसिटिव्ह सर्किट्ससाठी स्वयंचलित डिस्चार्ज प्रदान केले जाते आणि क्षय व्होल्टेज प्रदर्शित केले जाते.

गार्ड टर्मिनलचा वापर पृष्ठभागाच्या गळतीचे परिणाम कमी करण्यासाठी आणि त्यामुळे इन्सुलेशन प्रतिरोधक चाचण्या पार पाडताना चुकीचे मोजमाप करण्यासाठी केला जाऊ शकतो.

कॅपेसिटिव्ह टेस्ट ऑब्जेक्ट्ससाठी इन्स्ट्रुमेंट आपोआप अंतर्गत रेझिस्टरद्वारे डिस्चार्ज होईल आणि 30 V ते 600 V श्रेणीतील टर्मिनल्समध्ये âHiâ ने दर्शविलेल्या उच्च व्होल्टेजसह व्होल्टेज दर्शवेल. हे वैशिष्ट्य प्रतिक्रियाशील भारांच्या चाचणीनंतर क्षयशील व्होल्टेजचे संकेत देईल. जेव्हा व्होल्टेज इंडिकेटर गायब होतो तेव्हा वापरकर्त्यासाठी चाचणी लीड डिस्कनेक्ट करणे सुरक्षित असते.

वेशीनट्रान्सफॉर्मरची पीआय चाचणीआठ 1.5 V IEC LR6 (AA) सेलद्वारे समर्थित आहे. डिझाइन सुरक्षा वैशिष्ट्यांमध्ये उच्च व्होल्टेज चेतावणी निर्देशक, IR चाचणीनंतर बाह्य व्होल्टेज डिस्प्ले, प्रतिक्रियाशील भारांचे स्वयंचलित डिस्चार्ज आणि चाचणी लीड्स यांचा समावेश आहे

अर्ज

इलेक्ट्रिकल इन्सुलेट सामग्री वेळेनुसार खराब होते ज्यामुळे बिघाड आणि महाग दुरुस्ती बिले होते. इन्सुलेशन रेझिस्टन्स टेस्टर्स इन्सुलेशनवर रेग्युलेटेड डीसी व्होल्टेज लागू करतात आणि इन्सुलेशन रेझिस्टन्सची गणना करण्यासाठी ओहमचा नियम लागू करून त्याद्वारे विद्युत प्रवाह मोजतात. विद्युत प्रवाह वाहतो कारण कोणतीही इन्सुलेशन सामग्री परिपूर्ण नसते.

IR परीक्षक वापरांमध्ये हे समाविष्ट आहे:

■ उपकरणांची स्थापना

■ नियमित देखभाल

■ समस्यांचे निराकरण

उच्च व्होल्टेज डीसीसह इन्सुलेशन चाचणी इन्सुलेशन ध्रुवीकरणावर परिणाम करते जसे की चाचणी अंतर्गत युनिटचे संपूर्ण डिस्चार्ज न करता सलग चाचणी केल्यास वेगवेगळे परिणाम मिळतील.

परिणाम ट्रेंड करण्यास सक्षम होण्यासाठी इन्सुलेटरशी कनेक्ट करण्याची आणि चाचणी करण्याची समान प्रक्रिया आणि तंत्र नेहमी वापरण्याची काळजी घेतली पाहिजे. इन्सुलेशनचे तापमान तसेच IR मूल्ये रेकॉर्ड करणे महत्वाचे आहे

वैशिष्ट्ये आणि फायदे

■ कॉम्पॅक्ट, खडबडीत इन्सुलेशन प्रतिरोध परीक्षक

■ सोपे ऑपरेशन आणि व्होल्टेज श्रेणी निवड

■ AC आणि DC व्होल्टमीटर (30 V - 600 V)

■ वापरकर्ता सेट करण्यायोग्य IR चाचणी टाइमर (डिफॉल्ट 1 मिनिट), (कमाल 19 मीटर 50 से)

■ इन्स्ट्रुमेंट आणि लीड्ससाठी सॉफ्ट कॅरी केस

■ द्रुत प्रारंभ आणि पूर्ण वापरकर्ता मार्गदर्शक

■ अतिरिक्त सुरक्षिततेसाठी एचव्ही इन्सुलेटेड प्लग लॉक करणे

■ टर्मिनल्सवरील शटर घाण आणि इतर वस्तूंचे अपघाती प्रवेश रोखतात

तपशील

इन्सुलेशन श्रेणी	0.1 MÎ© ते 2 TÎ©
नाममात्र चाचणी व्होल्टेज	250 V, 500 V, 1000 V, 2500 V, 5000 V
टर्मिनल व्होल्टेज अचूकता
	चाचणी व्होल्टेज
	â¥1000 V 0... नाममात्र च्या 5% चाचणी व्होल्टेज
इन्सुलेशन अचूकता	±5% ±3 अंक
शॉर्ट सर्किट करंट	5 mA ±0.5 mA
व्होल्टमीटर अचूकता	±2%rdg±3dgt
वीज पुरवठा	8 x LR6/AA बॅटरी
ऑपरेटिंग तापमान श्रेणी आणि आर्द्रता
	- 20°C ते 45°C
आर्द्रता	80% आरएच
स्टोरेज तापमान श्रेणी आणि आर्द्रता
	-20°C ते 60°C
सुरक्षा संरक्षण	इन्सुलेशन कॅट III 600 V
नोंद	नमूद केलेल्या पर्यावरणीय मर्यादांसह सेवा त्रुटी ही दोनदा आंतरिक त्रुटी आहे
EMC	IEC 61326-1:2013 चे अनुरूप
परिमाणे	177 मिमी x 226 मिमी x 100 मिमी
वजन	1.9 किलो (बॅटरीसह)

VS-3121

VS-3121ट्रान्सफॉर्मरची पीआय चाचणीइलेक्ट्रिकल आणि इंडस्ट्रियल टेस्ट अॅप्लिकेशन्ससाठी डिझाइन केले गेले आहे, जेथे ऑपरेशन व्होल्टेज 1000 V पेक्षा जास्त आहेत आणि उच्च इन्सुलेशन चाचणी व्होल्टेज आवश्यक आहेत.

VS-3121A च्या विपरीत, VS-3121 50 V, 100V, 250 V, 500 V, 1000 V आणि 2500 V चे निश्चित श्रेणीचे व्होल्टेज ऑफर करते.

1 kV वरील ऑपरेटिंग व्होल्टेजसह उपकरणे आवश्यक आहेतट्रान्सफॉर्मरची पीआय चाचणी1 kV वरील व्होल्टेजवर s. उच्च-व्होल्टेज चाचणीच्या केंद्रस्थानी, आमची 5/10/15 kV युनिट्स मुख्य सुरक्षा, सुविधा आणि पोर्टेबिलिटीसह उच्च दर्जाची गुणवत्ता चाचणी घेऊ शकतात.

सर्व उच्च-भांडवलांच्या पूर्ण इन्सुलेशन चाचणी क्षमतेसाठी

VS-3127

VS-3127ट्रान्सफॉर्मरची पीआय चाचणी30 TÎ© च्या कमाल प्रतिकारासह 15 kV चाचणी व्होल्टेजपर्यंत अचूक इन्सुलेशन प्रतिरोधक मापन करण्याची क्षमता देते. प्रतिकार मापन अचूकता ± 5% 1 MÎ© ते 3 TÎ© पर्यंत आहे!

उपयुक्तता आणि सेवा कंपन्यांसाठी VS-3127 हे लवचिकता आणि भविष्यातील प्रूफिंग क्षमतेसह सर्वांगीण परीक्षक आहे. Weshine VS-3127 तुम्ही जिथे काम करता तिथे काम करण्यासाठी डिझाइन केलेले आहे.

आउटपुट रेट केलेले व्होल्टेज कमाल पोहोच 7 गीअर्स (250Vï¼¼500Vï¼¼1KVï¼2.5KVï¼¼5KVï¼10KVï¼¼15KV).

कमाल शॉर्ट सर्किट वर्तमान 7mA

इन्सुलेशन रेझिस्टन्स टेस्ट (IR), ध्रुवीकरण इंडेक्स टेस्टï¼PI), डायलेक्ट्रिक शोषण गुणोत्तर चाचणी(DAR). रॅम्प चाचणी मोड (RAMP), फिल्टर केलेले प्रतिरोध चाचणी मोड (FR). *कॅपॅसिटन्स टेस्ट (कॅप.).

व्होल्टेज मॉनिटर फंक्शन, मापन केलेल्या थेट व्होल्टेजचे स्वयंचलितपणे निरीक्षण करते

15 KV वर चाचणी का करावी?

5 kV ते 15 kV तिप्पट चाचणी करंट करेल - हे उच्च आवाजाच्या उपस्थितीत नकारात्मक चाचणी प्रवाह रोखू शकते.

NETA ATS 2007 वर आधारित 35,000 V ते 69,000 V च्या मालमत्तेसाठी 15 kV निर्दिष्ट केले आहे.

NETA ATS 2007 वर आधारित 34,500 V वरील मोटर्सची चाचणी 15 kV वर केली पाहिजे.

तपशील

इन्सुलेशन श्रेणी	0.1 MÎ© ते 30 TÎ©
नाममात्र चाचणी व्होल्टेज	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15 kV
टर्मिनल व्होल्टेज अचूकता
	ï¼5%ï½10%ï¼±10V
इन्सुलेशन अचूकता	1 MÎ© ते 3 TÎ©, ±5% ±3 अंक
	ï¼3 TÎ©, ±20% ±3 अंक
शॉर्ट सर्किट करंट	â¥7 mA ±0.5 mA
रॅम्प चाचणी मोड	±2%rdg±3dgt
वीज पुरवठा	प्रीसेट व्होल्टेजच्या 10% स्टेप्ड आकारासह चाचणी करून प्रीसेट व्होल्टेजपर्यंत जा
ऑपरेटिंग तापमान श्रेणी आणि आर्द्रता
	- 20°C ते 50°C
आर्द्रता	80% आरएच
स्टोरेज तापमान श्रेणी आणि आर्द्रता
	-25°C ते 65°C
व्होल्टेज चाचणी	AC/DC:0Vï½1000V, अचूकता: ±5%rdg±3V
क्षमता चाचणी	10nFï½25uF, अचूकता: ±10%rdg±10nF
सध्याची चाचणी	0.01nAï½7mA, अचूकता: ±5%rdg±0.5nA
सुरक्षा संरक्षण	इन्सुलेशन कॅट III 600 V
नोंद	नमूद केलेल्या पर्यावरणीय मर्यादांसह सेवा त्रुटी ही दोनदा आंतरिक त्रुटी आहे
EMC	IEC 61326-1:2013 चे अनुरूप
परिमाणे	280 मिमी x 260 मिमी x 160 मिमी
वजन	4.9 किलो (बॅटरीसह)

निवडी

वेशीनला विशेषत: इलेक्ट्रिकल इक्विपमेंटच्या संपूर्ण श्रेणीशी व्यवहार करण्यासाठी 8 वर्षांचा अनुभव आहे. सध्या वेशीने विविध शोध लावले आहेतट्रान्सफॉर्मरची पीआय चाचणीफॉर्ममध्ये दर्शविल्याप्रमाणे प्रत्येक चरणासाठी:

साठी माहिती ऑर्डर करत आहेट्रान्सफॉर्मरची पीआय चाचणीS
मांजर. नाही.	कमाल चाचणी व्होल्टेज	कमाल चाचणी श्रेणी	IR/PI/DAR	रॅम्प	एफआर	टोपी.
VS-3121	2.5 kV	100 GÎ©	√
VS-3121A	5.0 kV	20 TÎ©	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√
VS-3126	10.0 kV	20 TÎ©	√	√	√
VS-3126A	10.0 kV	20 TÎ©	√	√	√	√
VS-3127	15.0 kV	30 TÎ©	√	√	√	√

पुरवठा साखळी समस्यांवर आधारित: कृपया सध्याच्या किंमती आणि आघाडीच्या वेळेसाठी तुमच्या पसंतीच्या अधिकृत वेशाइन वितरकाशी संपर्क साधा.
