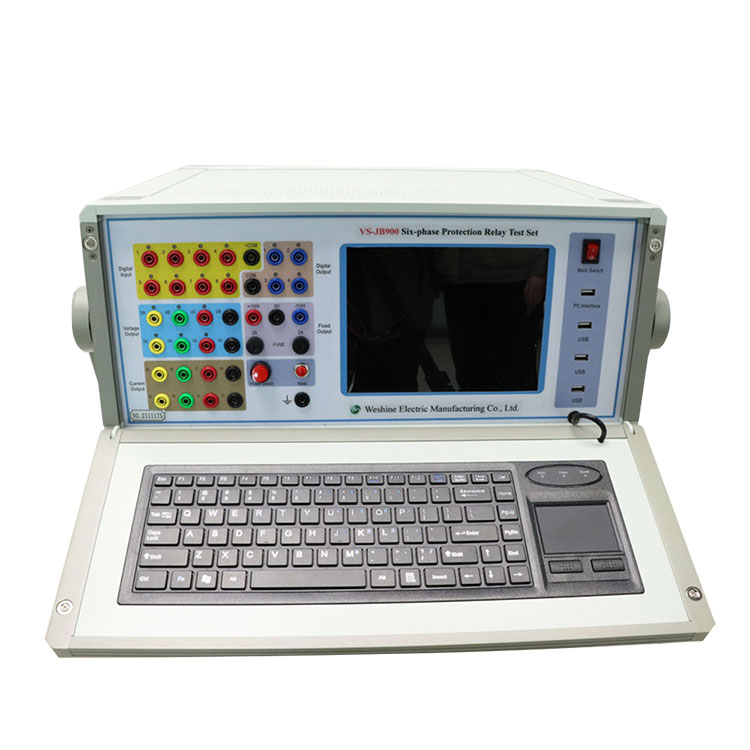

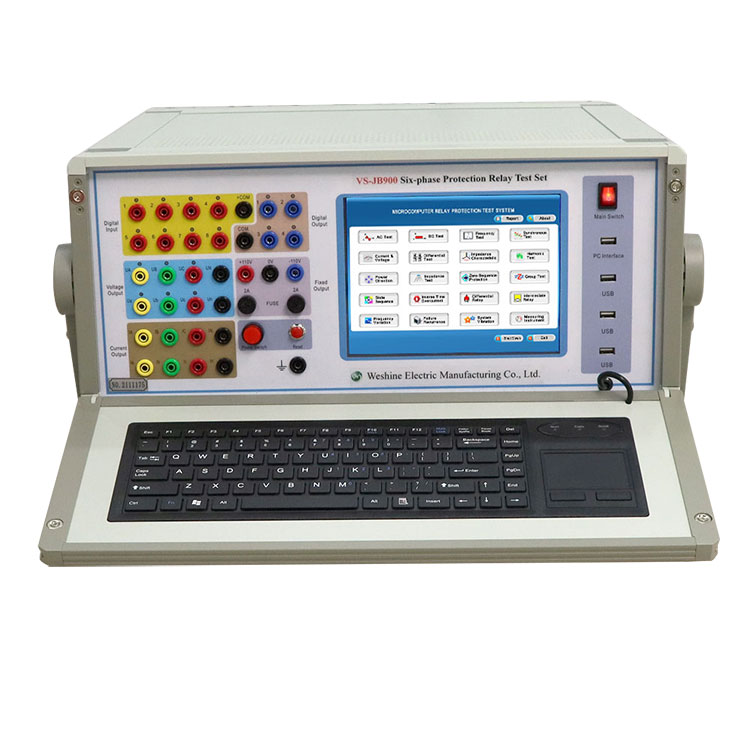

संरक्षक रिले चाचणी संच

ग्रिड संरक्षण प्रणालीच्या विविध कार्यात्मक आवश्यकता लक्षात घेता, "वास्तविक जीवन" परिस्थितीत संपूर्ण संरक्षण प्रणाली (किंवा वैयक्तिक संरक्षण घटक) च्या ऑपरेशनचे विश्लेषण करण्यासाठी चाचणी क्षमतांना उच्च स्तरावरील अत्याधुनिक चाचणी हार्डवेअर आणि सॉफ्टवेअरची आवश्यकता असते. या विस्तारणाऱ्या चाचणी क्षमता पूर्ण करण्यासाठी वापरकर्ता इंटरफेस आणि चाचणी साधनांचे सॉफ्टवेअर नियंत्रण सुलभ करण्यासाठी तत्सम सुधारणा आवश्यक आहेत. निश्चिंत रहा, कितीही क्लिष्ट असले तरीही, रिले चाचणीचे प्रत्येक पैलू वेशीन®च्या संरक्षणात्मक रिले चाचणी सेट (VS-JB900 मालिका) च्या सर्वसमावेशक ओळीने सहजपणे हाताळले जाऊ शकतात. शिवाय, तुम्ही पारंपारिक इलेक्ट्रोमेकॅनिकल रिले किंवा आधुनिक IEC 61850 नेटवर्क उपकरणांची चाचणी करत असलात तरीही, आमची खडबडीत उत्पादने व्यावहारिक चाचणीसाठी पोर्टेबल असतानाही तुम्हाला आवश्यक असलेली उच्च शक्ती प्रदान करतात.

चौकशी पाठवा    PDF डाउनलोड करा

उत्पादन वर्णन




वेशीन



Weshine ने 2013 मध्ये पहिला सॉफ्टवेअर-चालित संरक्षणात्मक संरक्षक रिले चाचणी संच विकसित केला आणि आम्ही संगणक नियंत्रणापासून (एक व्यापक आणि साध्या अंगभूत टच स्क्रीन वापरकर्ता इंटरफेससह) पोर्टेबल आणि प्रयोगशाळा-शैलीतील हाताने चालवलेल्या चाचणी फिक्स्चरपर्यंत मॉडेल्स ऑफर करत आहोत. प्रत्येक गरज पूर्ण करण्यासाठी. एक संरक्षक रिले चाचणी सेट आवश्यकता. जेव्हा सॉफ्टवेअर स्वतंत्रपणे चार्ज केले जाते तेव्हा रिले चाचणी उपाय एक महाग प्रस्ताव असू शकतात, परंतु वेशाइन सोल्यूशन्ससह, बहुतेक रिलेची चाचणी घेण्यासाठी आवश्यक असलेले सॉफ्टवेअर चाचणी सेटमध्ये समाविष्ट केले जाते जेणेकरून तुम्हाला अतिरिक्त खर्च करावा लागणार नाही.



रिले आणि प्राथमिक इंजेक्शन चाचणी सोल्यूशन्सच्या उत्पादनातील आमचा समृद्ध वारसा कंपनीच्या विस्तृत रिले चाचणी अनुभवाचा लाभ घेतो. हा अनुभव आमच्या जागतिक समर्थन प्रणालीच्या यशाला देखील चालना देतो - तुम्ही जिथे असाल तिथे आम्ही तुम्हाला मदत करण्यासाठी येथे आहोत!



1. क्षेत्रीय चाचण्यांच्या सर्व गरजा पूर्ण करते. मानक 6 फेज व्होल्टेज, 6 फेज करंट आउटपुट, व्होल्टेज 125V/फेज, वर्तमान 30A/फेज, समांतर कॅन 180A पर्यंत 6 फेजसह संरक्षणात्मक रिले चाचणी सेट. डिजिटल सिग्नल प्रोसेसर मायक्रो कॉम्प्युटर. केवळ पारंपारिक रिले आणि संरक्षकांची चाचणीच नाही तर आधुनिक मायक्रो कॉम्प्युटर रिले देखील तपासा, ट्रान्सफॉर्मर विभेदक संरक्षण आणि हस्तांतरण उपकरणांसाठी विशेष.

2. सर्व तांत्रिक निर्देशक मानक DL/T624-1997 पूर्ण करतात: रिले संगणक चाचणी उपकरणाची तांत्रिक स्थिती.

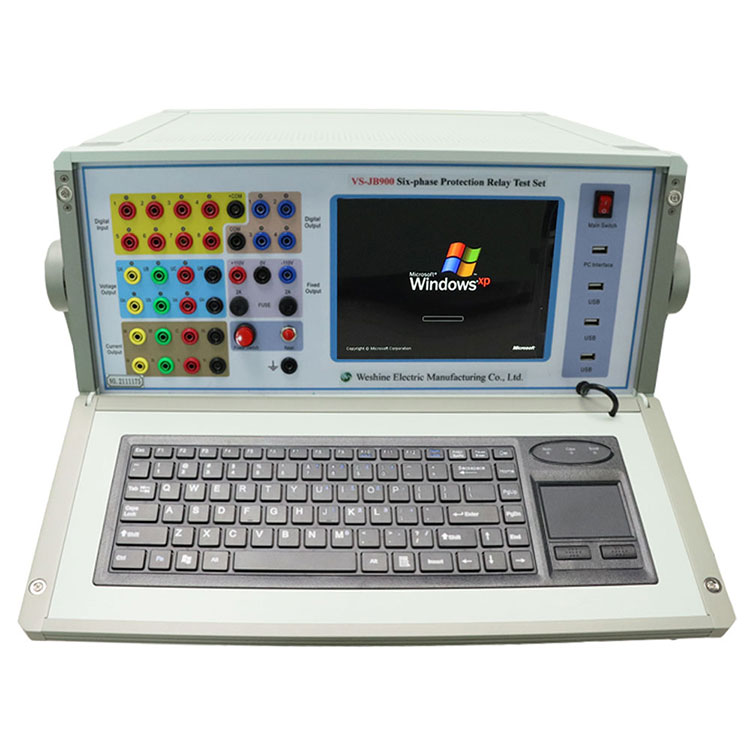

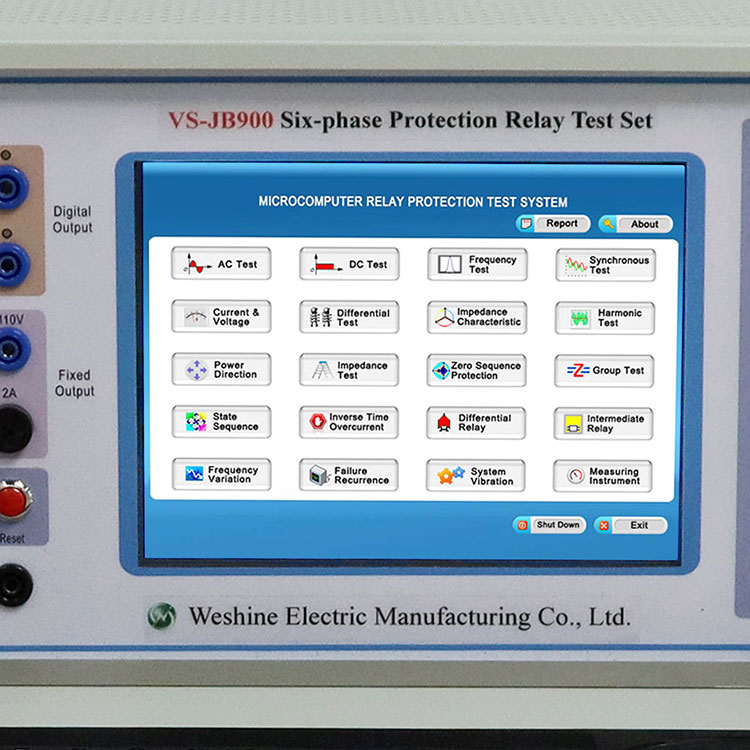

3. क्लासिक Windows XP ऑपरेटिंग इंटरफेस, अनुकूल मॅन-मशीन इंटरफेस, ऑपरेट करणे सोपे आणि जलद; उच्च-कार्यक्षमता एम्बेडेड औद्योगिक नियंत्रण संगणक आणि 8.4 इंच रिझोल्यूशन 800 × 600 TFT ट्रू कलर डिस्प्ले जे समृद्ध व्हिज्युअल माहिती प्रदान करते, सध्याच्या कार्य स्थिती आणि सर्व प्रकारची मदत माहिती समाविष्ट करते.

4. Windows XP प्रणाली पुनर्संचयित कार्यासह येते; बेकायदेशीर शटडाऊन, किंवा खराबी इत्यादीमुळे होणारे सिस्टम क्रॅश टाळा.

5. अल्ट्रा-थिन इंडस्ट्रियल कीबोर्ड आणि ऑप्टिकल माऊसने सुसज्ज, सामान्य PC प्रमाणेच कीबोर्ड किंवा माउस वापरून विविध ऑपरेशन्स पूर्ण करा.

6. मुख्य नियंत्रण मंडळ म्हणजे DSP FPGA आर्किटेक्चर, 16 बिट DAC आउटपुट, उच्च घनता साइन वेव्ह 2000 पॉइंट प्रत्येक वर्तुळाला मूलभूत वेव्ह बनवते, ज्यामुळे वेव्ह गुणवत्ता आणि चाचणी उपकरणाची अचूकता मोठ्या प्रमाणात सुधारते.

7. हाय-फिडेलिटी लिनियर अॅम्प्लिफायर वापरणे. दोन्ही कमी प्रवाहाची अचूकता सुनिश्चित करण्यासाठी, परंतु उच्च प्रवाहाच्या स्थिरतेची हमी देखील देतात.

8. USB थेट PC शी कनेक्ट करा, कोणत्याही अडॅप्टर केबलशिवाय, वापरण्यास सोपे.

9. लॅपटॉप संगणकाशी कनेक्ट केले जाऊ शकते (पर्यायी). लॅपटॉप संगणक आणि औद्योगिक मशीन समान सॉफ्टवेअर वापरतात, ऑपरेशनच्या पद्धती पुन्हा शिकण्याची आवश्यकता नाही.

10. वेगळ्या DC सहाय्यक व्होल्टेज स्त्रोतासह, आउटपुट व्होल्टेज 110V(1A), 220V(0.6A), रिले किंवा संरक्षणात्मक उपकरणे प्रदान करते ज्यांना DC पॉवरची आवश्यकता असते.

11. सेल्फ कॅलिब्रेटिंग फंक्शन असलेले सॉफ्टवेअर, जे केस उघडल्यानंतर रिले समायोजित करून अचूकता कॅलिब्रेट करणे टाळतात, अचूकतेची स्थिरता मोठ्या प्रमाणात सुधारतात.


उत्पादनाची माहिती

उत्पादनाचे नांव

सहा-टप्प्याचे संरक्षण संरक्षणात्मक रिले चाचणी संच

च्या चॅनेल

6

वर्तमान चॅनेल

6

एसी वर्तमान स्रोत

0 ~ 30 A/फेज, अचूकता 0.5%

डीसी वर्तमान स्रोत

0 ~ ±20 A / फेज,

एसी व्होल्टेज स्रोत

फेज व्होल्टेज: 0 ~ 125 V/फेज; लाइन व्होल्टेज: 0 ~ 250 V

डीसी व्होल्टेज स्रोत

फेज व्होल्टेज:


शक्ती

प्रत्येक टप्प्याची कमाल आउटपुट पॉवर: 300 VA

6 समांतर करंटची कमाल आउटपुट पॉवर: 900 VA

6 समांतर विद्युत् प्रवाहाची कमाल परवानगी असलेली कामाची वेळ:

इनपुट टर्मिनल्स

8 जोड्या

आउटपुट टर्मिनल्स

4 जोड्या

मानके

DL/T624-1997...

प्रमाणपत्रे

सीई; ईएमसी; एलव्हीडी; आयएसओ; IEC;

परिमाणे

455 मिमी * 530 मिमी * 220 मिमी

नमूना क्रमांक

VS-JB900C



वेशीन


1. AC वर्तमान स्त्रोत

वर्तमान श्रेणी: 6x (0~30A)/फेज, अचूकता 0.5%.

6 फेज समांतर वर्तमान आउटपुट: 180A

अनुमत दीर्घ काळासाठी फेज चालू कार्यरत मूल्य: 10A

पॉवर: 300VA/फेज

समांतर 6 टप्प्यांची कमाल आउटपुट पॉवर: 900VA

समांतर मध्ये 6 टप्प्यांची कमाल परवानगी असलेली कामाची वेळ: 10S

वारंवारता श्रेणी: 0~1000Hz; अचूकता: 0.001Hz

हार्मोनिक वेळ: 2~20; टप्पा: 0--360°; अचूकता: 0.1°

2. डीसी वर्तमान स्रोत

वर्तमान श्रेणी: 20A / फेज, पॉवर: 300VA/फेज, अचूकता: 0.5%

3. एसी व्होल्टेज स्त्रोत

फेज व्होल्टेज आउटपुट: 6x(0~125V)/फेज, अचूकता: 0.5%

लाइन व्होल्टेज आउटपुट: 0~250V

फेज व्होल्टेज / लाइन व्होल्टेज आउटपुट पॉवर: 70VA / 100VA

वारंवारता श्रेणी: 0~1000Hz अचूकता: 0.001Hz

हार्मोनिक वेळ: 2~20; टप्पा: 0--360°; अचूकता: 0.1°

4. डीसी व्होल्टेज स्त्रोत

फेज व्होल्टेज आउटपुट श्रेणी: 0ï½±150V

लाइन व्होल्टेज आउटपुट श्रेणी: 0ï½±300V

फेज व्होल्टेज / लाइन व्होल्टेज आउटपुट पॉवर: 90VA / 180VA

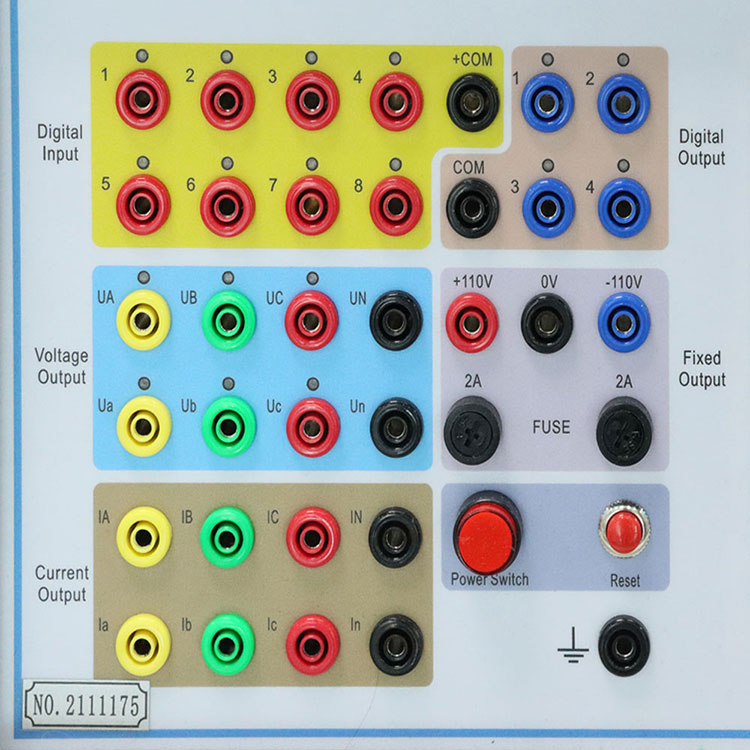

5. टर्मिनल स्विच करा

इनपुट टर्मिनल स्विच करा: 8 जोड्या

मृत संपर्क: 1-20mA, 24V सक्रिय आउटपुट डिव्हाइसमध्ये.

संभाव्य फ्लिप: 0--6V DC कमी पातळी

स्विच आउटपुट टर्मिनल्स: 4 जोड्या, मृत संपर्क, फुटण्याची क्षमता: 110V/2A, 220V/1A

6. वेळ मापन श्रेणी

श्रेणी: 1ms-9999s; अचूकता: 1ms

7. परिमाण

परिमाण: 455 (मिमी) × 530 (मिमी) × 220 (मिमी)

वजन: 30 किलो.

8. पॉवर

AC220V±10%




निवडी


वेशीनला विशेषत: इलेक्ट्रिकल उपकरणांच्या संपूर्ण श्रेणीशी व्यवहार करण्यासाठी 8 वर्षांचा अनुभव आहे. सध्या, वेशाइनने फॉर्म म्हणून दर्शविलेल्या विविध संरक्षणात्मक रिले चाचणी सेटसचा शोध लावला आहे:



संरक्षक रिले चाचणी संचासाठी माहिती ऑर्डर करणे

मांजर. नाही.

AC वर्तमान (A) आणि अचूकता

डीसी करंट (ए) आणि अचूकता

AC व्होल्टेज (V) आणि अचूकता

डीसी व्होल्टेज (V) आणि अचूकता

VS-JB-III

0 ते 5,0 ते 50,
0 ते 100, 0.5%

0 ते ±20, 0.5%

0 ते 250, 0.5%

0 ते ±250, 0.5%

VS-JB900B

0 ते 40, 0.5%

0 ते ±30, 0.5%

0 ते 125, 0.5%

0 ते ±150, 0.5%

VS-JB900C

0 ते 30, 0.5%

0 ते ±20, 0.5%

0 ते 125, 0.5%

0 ते ±150, 0.5%

VS-JB901

0 ते 40, 0.2%

0 ते ±10, 0.2%

0 ते 125, 0.5%

0 ते ±150, 0.2%

VS-JB902

0 ते 30, 0.2%

0 ते ±10, 0.5%

0 ते 125, 0.2%

0 ते ±150, 0.2%

VS-JB902S

0 ते 30, 0.2%

0 ते ±10, 0.5%

0 ते 125, 0.2%

0 ते ±150, 0.5%

VS-JB903

0 ते 40, 0.2%

0 ते ±10, 0.5%

0 ते 125, 0.5%

0 ते ±150, 0.2%

VS-JB904

0 ते 30, 0.2%

0 ते ±10, 0.5%

0 ते 125, 0.2%

0 ते ±150, 0.2%



मांजर. नाही.

व्होल्टेजची संख्या

वर्तमान संख्या

कार्यरत आहे
प्रणाली

वाद्य
रचना

परिमाण
(मिमी)

वजन
(किलो)

VS-JB-III

2

2


SCM

450 x 280 x 275

18

VS-JB900B

4

3

XP जिंका

आयपीसी

455 x 530 x 220

30

VS-JB900C

6

6

XP जिंका

आयपीसी

455 x 530 x 220

49

VS-JB901

4

3

XP जिंका

आयपीसी

४१० x १९० x ४२०

12.5

VS-JB902

4

3

XP जिंका

आयपीसी

३२८ x १६८ x २५०

11

VS-JB902S

6

6

XP जिंका

आयपीसी

390 x 280 x 170

15

VS-JB903

4

3

XP जिंका

आयपीसी

४१० x १९० x ४२०

18

VS-JB904

6

6

XP जिंका

आयपीसी

४१० x १९० x ४२०

18



पुरवठा साखळी समस्यांवर आधारित: कृपया सध्याच्या किंमती आणि आघाडीच्या वेळेसाठी तुमच्या पसंतीच्या अधिकृत वेशाइन वितरकाशी संपर्क साधा.
