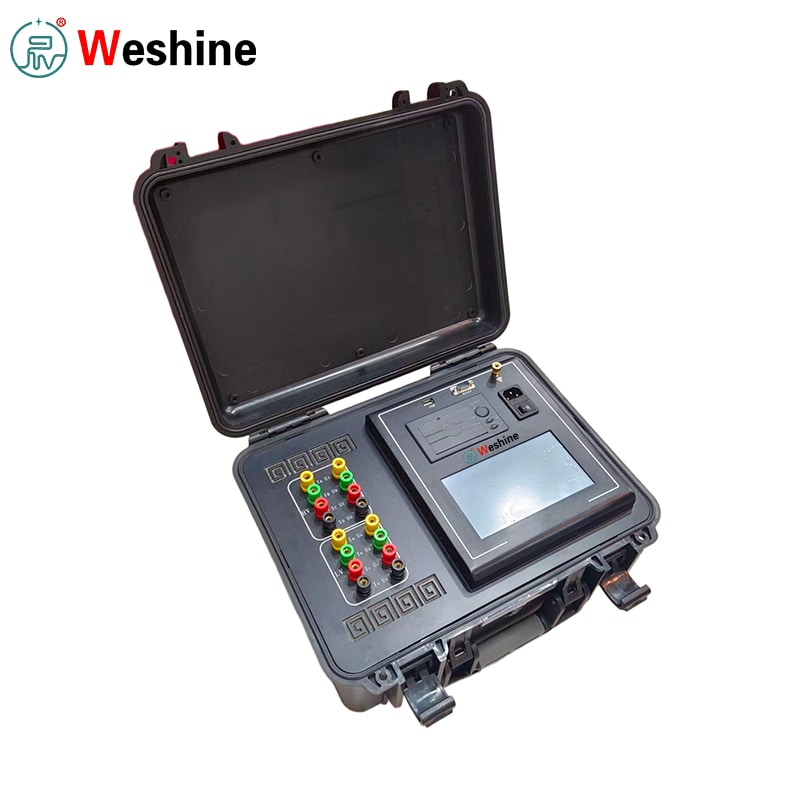

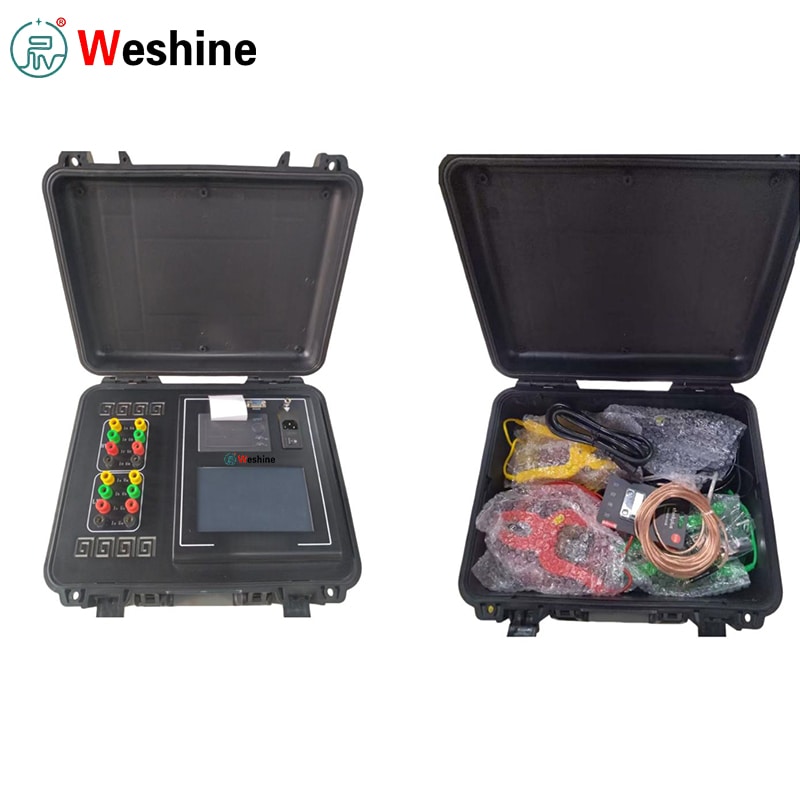

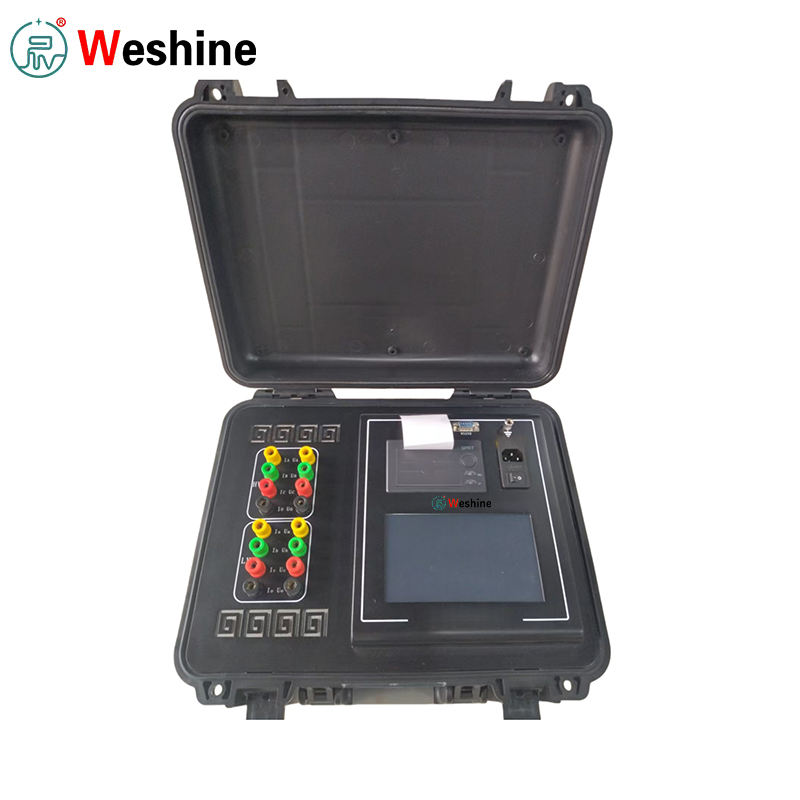

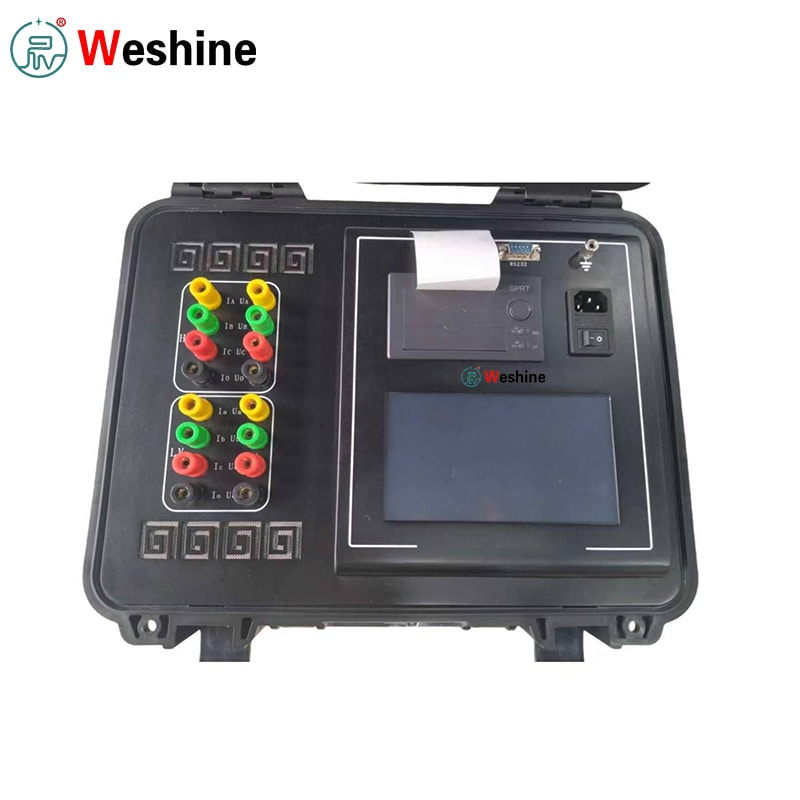

1 टेस्टरमध्ये ट्रान्सफॉर्मर डीसी रेझिस्टन्स आणि टर्न रेशो 2

वेशीन, चीनमधील एक व्यावसायिक उत्पादक, उच्च दर्जाचे ट्रान्सफॉर्मर डीसी रेझिस्टन्स अँड टर्न रेशो 2 इन 1 टेस्टर प्रदान करते, जे पॉवर ट्रान्सफॉर्मरसाठी दोन मुख्य पडताळणी प्रक्रिया करते: वाइंडिंग डीसी रेझिस्टन्स टेस्ट आणि टर्न रेशो टेस्ट.

● डीसी प्रतिकार तपासणी:खराब संपर्क बिंदू, वळण अंतर्गत दोष, टॅप-चेंजर खराबी, सैल कनेक्शन आणि असंतुलित फेज-टू-फेज प्रतिकार.

● वळण गुणोत्तर चाचणी:वास्तविक ट्रान्सफॉर्मर गुणोत्तर, टॅप स्थिती आणि वेक्टर गट नेमप्लेट आणि डिझाइन वैशिष्ट्यांशी जुळतात की नाही हे सत्यापित करते.

एकाच इन्स्ट्रुमेंटमध्ये दोन्ही गंभीर चाचणी कार्ये एकत्रित करते. फील्ड क्रूला यापुढे दोन स्वतंत्र परीक्षकांची वाहतूक करण्याची आवश्यकता नाही. एकदा उच्च-व्होल्टेज आणि कमी-व्होल्टेज चाचणी लीड्स जोडल्या गेल्या की, वायरिंगमध्ये वारंवार बदल न करता एकाधिक चाचणी आयटम पूर्ण केले जाऊ शकतात.

डीसी प्रतिकार मापन

डीसी रेझिस्टन्स मापनासाठी, युनिट स्वयंचलित चुंबकीकरणासह तीन-टप्प्यामध्ये एकाचवेळी चाचणी सक्षम करते.

● तटस्थ बिंदूसह तारा-कॉन्फिगर केलेल्या विंडिंगसाठी, एकूण चाचणी चक्र कमी करण्यासाठी A0, B0 आणि C0 फेज रेझिस्टन्स एकाच वेळी कॅप्चर केले जाऊ शकतात.

● अंतर्गत डेल्टा कनेक्शनसह थ्री-फेज फाइव्ह-लिंब ट्रान्सफॉर्मरची चाचणी करताना, बिल्ट-इन ऑटोमॅटिक एक्सिटेशन मोड कमी-व्होल्टेज बाजूंवर चाचणी कार्यक्षमता वाढवतो.

चाचणी परिणाम आणि संरक्षण

उच्च-व्होल्टेज, मध्यम-व्होल्टेज आणि कमी-व्होल्टेज विंडिंगसाठी चाचणी परिणाम थेट साइटवर प्रदर्शित आणि मुद्रित केले जाऊ शकतात.

● स्वयंचलितपणे तीन-टप्प्यावरील प्रतिकार असमतोलची गणना करते.

● आउटपुट रेझिस्टन्स रीडिंग रेट केलेल्या तापमानात रूपांतरित होते.

● पूर्ण, ऑडिट-रेडी ट्रान्सफॉर्मर चाचणी रेकॉर्ड प्रदान करते.

● डीसी रेझिस्टन्स डिस्चार्ज आणि चाचणी लीड हाताळणी दरम्यान सर्वसमावेशक बॅक-ईएमएफ संरक्षण सुरक्षा ऑपरेटर.

वळते गुणोत्तर मापन

वळण गुणोत्तर मोजताना, ट्रान्सफॉर्मर डीसी रेझिस्टन्स आणि टर्न रेशो 2 इन 1 टेस्टर सिंगल-फेज आणि ऑटोमॅटिक थ्री-फेज वाइंडिंग चाचण्यांना समर्थन देते.

● ऑपरेटर संबंधित ट्रान्सफॉर्मर कनेक्शन गट निवडतात.

● AB, BC आणि CA टप्प्यांमध्ये गुणोत्तर मूल्य, गुणोत्तर त्रुटी आणि कनेक्शन-ग्रुप पॅरामीटर्स मोजते.

● अधिकृत मॅन्युअलमध्ये दस्तऐवजीकरण केल्यानुसार सिंगल-फेज टर्न रेशो मापन अंदाजे 15 सेकंदात पूर्ण होऊ शकते.

ऑपरेशन आणि डेटा व्यवस्थापन

वापरकर्ता संवाद द्विभाषिक चीनी-इंग्रजी ऑन-स्क्रीन प्रॉम्प्टसह 7-इंच कलर टच LCD वर चालतो.

● एम्बेडेड मायक्रो प्रिंटरद्वारे चाचणी अहवाल त्वरित तयार केले जाऊ शकतात.

● सर्व डेटासेट USB फ्लॅश ड्राइव्हवर जतन केले जाऊ शकतात आणि चाचणी तारीख आणि ट्रान्सफॉर्मर अनुक्रमांकानुसार व्यवस्थापित केले जाऊ शकतात.

● हार्डवेअर कम्युनिकेशन पर्याय पृथक RS232, ब्लूटूथ आणि अंतर्गत RS485 बस इंटरफेस कव्हर करतात.

तांत्रिक मापदंड

उत्पादन मार्गदर्शक

ट्रान्सफॉर्मर डीसी रेझिस्टन्स आणि टर्न रेशो 2 इन 1 टेस्टर ऑपरेट करण्यापूर्वी, टार्गेट ट्रान्सफॉर्मर पूर्णपणे डी-एनर्जिज्ड, सुरक्षितपणे डिस्चार्ज आणि योग्यरित्या मातीने भरलेला असल्याची खात्री करा. कोणतीही चाचणी क्लिप जोडण्यापूर्वी साधन संरक्षणात्मक अर्थ टर्मिनल नेहमी कनेक्ट करा.

DC प्रतिरोधक चाचणीसाठी, उच्च-व्होल्टेज आणि कमी-व्होल्टेज करंट-संभाव्य क्लिप संबंधित ट्रान्सफॉर्मर बुशिंगला जोडा. टू-वाइंडिंग ट्रान्सफॉर्मरसाठी, वायर टर्मिनल्स A, B, C, O आणि a, b, c, o खालील वायरिंग स्कीमॅटिक्स. सिंगल-फेज ट्रान्सफॉर्मरसाठी, आकृतीनुसार संबंधित उच्च-साइड आणि लो-साइड टर्मिनल कनेक्ट करा. AC 220 V पुरवठ्यासह टेस्टरवर पॉवर. ट्रान्सफॉर्मर आयडी, वळण सामग्री, चाचणी मोड, वर्तमान श्रेणी, वाइंडिंग पॅरामीटर्स आणि तापमान रूपांतरण सेटिंग्ज इनपुट करण्यासाठी टच-स्क्रीन मेनूद्वारे नेव्हिगेट करा, नंतर DC प्रतिरोध किंवा वळण गुणोत्तर मापन लाँच करा.

वळण गुणोत्तर चाचण्या चालवताना, योग्य गुणोत्तर, त्रुटी आणि वेक्टर-ग्रुप आउटपुट सुनिश्चित करण्यासाठी अचूक कनेक्शन गट आणि टॅप-चेंजर माहिती निवडा. रिव्हर्स-पोलॅरिटी कनेक्शन, शॉर्ट-सर्किट स्थिती किंवा वायरिंग फॉल्ट आढळल्यास, चाचणी ताबडतोब थांबवा आणि काम पुन्हा सुरू करण्यापूर्वी सर्व चाचणी लीड्सची तपासणी करा. चाचणी पूर्ण झाल्यावर, ऑन-स्क्रीन वाचनांचे पुनरावलोकन करा. आवश्यक असेल तेव्हा हार्ड-कॉपी अहवाल मुद्रित करा, अंतर्गत रेकॉर्ड संग्रहित करा किंवा नंतरच्या अहवाल संकलनासाठी USB फ्लॅश ड्राइव्हवर डेटासेट निर्यात करा.

वैशिष्ट्ये

1, ट्रान्सफॉर्मर डीसी रेझिस्टन्स आणि टर्न रेशो टेस्टिंगला एका इन्स्ट्रुमेंटमध्ये सपोर्ट करते.

2、थ्री-फेज डीसी रेझिस्टन्स एकाच वेळी मोजते.

3, ट्रान्सफॉर्मर गुणोत्तर, गुणोत्तर त्रुटी आणि वेक्टर गट मोजते.

4, डीसी प्रतिकार चाचणीसाठी स्वयंचलित चुंबकीकरण प्रदान करते.

5, अंतर्गत डेल्टा-कनेक्ट केलेल्या तीन-फेज पाच-लिंब ट्रान्सफॉर्मरसाठी स्वयंचलित उत्तेजन पद्धत प्रदान करते.

6、3-फेज प्रतिरोध असमतोल स्वयंचलितपणे गणना करते.

7, उच्च-व्होल्टेज, मध्यम-व्होल्टेज आणि कमी-व्होल्टेज वाइंडिंग चाचणी डेटा प्रदर्शित आणि मुद्रित करते.

8、रेट केलेल्या तापमानात रूपांतरित प्रतिकार मूल्यांची गणना करते.

9, सिंगल-फेज आणि थ्री-फेज ट्रान्सफॉर्मर गुणोत्तर मापनास समर्थन देते.

10, गुणोत्तर चाचणी दरम्यान उच्च-व्होल्टेज आणि कमी-व्होल्टेज रिव्हर्स कनेक्शन शोधते.

11, गुणोत्तर चाचणी दरम्यान ट्रान्सफॉर्मर शॉर्ट-सर्किट आणि इंटर-टर्न शॉर्ट-सर्किट स्थिती शोधते.

12, सर्वसमावेशक बॅक EMF संरक्षण समाविष्ट आहे.

13, 7-इंच रंगीत टच-स्क्रीन ऑपरेशन प्रदान करते.

14, फील्ड चाचणी अहवालांसाठी अंगभूत मायक्रो प्रिंटरचा समावेश आहे.

15, बाह्य डेटा बॅकअपसाठी USB स्टोरेजला सपोर्ट करते.

16, पृथक RS232 संप्रेषण आणि ब्लूटूथ संप्रेषण प्रदान करते.

17, चायनीज आणि इंग्रजी मेनू प्रॉम्प्टचा समावेश आहे.

अनुप्रयोग परिस्थिती

ट्रान्सफॉर्मर डीसी रेझिस्टन्स अँड टर्न रेशो 2 इन 1 टेस्टर ट्रान्सफॉर्मर उत्पादकांना वाइंडिंग डीसी रेझिस्टन्स, फेज असमतोल, टर्न-रेशियो एरर आणि वेक्टर ग्रुपच्या प्री-शिपमेंट व्हॅलिडेशनसाठी सेवा देतो. एक एकल युनिट दोन अनिवार्य फॅक्टरी-चाचणी आवश्यकता पूर्ण करते आणि उत्पादन संघांसाठी उपकरणे तयार करणे आणि चाचणी दस्तऐवजीकरण कार्यप्रवाह सुलभ करते.

पॉवर युटिलिटीज आणि सबस्टेशन ऑपरेटरसाठी, हे डायग्नोस्टिक टेस्टर नवीन-युनिट इंस्टॉलेशन, हँड-ओव्हर स्वीकृती, शेड्यूल केलेली देखभाल आणि फॉल्ट ट्रबलशूटिंगसाठी लागू होते. वाइंडिंग रेझिस्टन्स डेटा संभाव्य टॅप-चेंजर संपर्क पोशाख आणि असामान्य फेज रेझिस्टन्स विचलन उघड करतो; वळण-गुणोत्तर परिणाम टॅप स्थिती आणि कनेक्शन-समूह शुद्धता सत्यापित करतात.

ट्रान्सफॉर्मर दुरुस्ती कार्यशाळेत, तंत्रज्ञ रिवाइंडिंग, ड्रायिंग ट्रीटमेंट किंवा टॅप-चेंजर ओव्हरहॉलनंतर वाइंडिंग स्थितीचे मूल्यांकन करण्यासाठी या टेस्टरवर अवलंबून असतात. ट्रान्सफॉर्मर स्वीकार्य ऑपरेटिंग स्थितीकडे परत येत असल्याची पडताळणी करण्यासाठी पूर्व-रिपेअर आणि पोस्ट-रिपेअर प्रतिरोध आणि वळण-गुणोत्तर डेटासेटची तुलना केली जाऊ शकते.

फील्ड कमिशनिंग क्रूसाठी, सर्व-इन-वन डिझाईन साइटवर वाहतूक केलेल्या चाचणी उपकरणांचे प्रमाण कमी करते. बिल्ट-इन प्रिंटिंग, USB संग्रहण आणि ट्रान्सफॉर्मर-आयडी-आधारित डेटा सॉर्टिंग प्रकल्प स्वीकृती दस्तऐवज आणि अंतिम-ग्राहक वितरणासाठी सुसंरचित रेकॉर्ड तयार करतात.

अर्ज

ट्रान्सफॉर्मर डीसी रेझिस्टन्स अँड टर्न रेशो 2‑इन‑1 TTR टेस्टर ट्रान्सफॉर्मर OEM, पॉवर युटिलिटी ऑपरेटर, सबस्टेशन मेंटेनन्स क्रू, इलेक्ट्रिकल कमिशनिंग कॉन्ट्रॅक्टर्स, ट्रान्सफॉर्मर रिपेअर वर्कशॉप्स, इंडस्ट्रियल पॉवर डिपार्टमेंट आणि हाय-व्होल्टेज चाचणी सेवा प्रदात्यांनी मोठ्या प्रमाणावर स्वीकारले आहे.

सामान्य चाचणी विषयांमध्ये पॉवर ट्रान्सफॉर्मर, वितरण ट्रान्सफॉर्मर, सिंगल-फेज आणि थ्री-फेज ट्रान्सफॉर्मर, टू-वाइंडिंग आणि थ्री-वाइंडिंग ट्रान्सफॉर्मर, स्टार-कनेक्टेड विंडिंग्स, डेल्टा-कनेक्टेड विंडिंग्स, ऑन-लोड टॅप-चेंजिंग स्ट्रक्चरल ट्रान्सफॉर्मर, म्युच्युअल ट्रान्सफॉर्मर आणि इतर इलेक्ट्रिक ट्रान्सफॉर्मर यांचा समावेश होतो. कमी-प्रतिरोधक जखमेच्या उपकरणे.

परदेशी SEO आणि B2B सोर्सिंगसाठी सामान्य उद्योग शोध उपनाम: ट्रान्सफॉर्मर डायग्नोस्टिक टेस्टर, DC वाइंडिंग रेझिस्टन्स टेस्टर, ट्रान्सफॉर्मर टर्न रेशो टेस्टर, ट्रान्सफॉर्मर TTR टेस्टर, ट्रान्सफॉर्मर रेशो आणि वाइंडिंग रेझिस्टन्स टेस्टर, ट्रान्सफॉर्मर व्हेक्टर ग्रुप टेस्टर, ट्रान्सफॉर्मर मेंटेनन्स टेस्ट इन्स्ट्रुमेंट.

ग्राहक प्रकरण

एका ट्रान्सफॉर्मर देखभाल कंत्राटदाराला सबस्टेशन पॉवर-आउटेज विंडो दरम्यान उच्च-कार्यक्षमतेचे वितरण-ट्रान्सफॉर्मर चाचणी आवश्यक आहे. पूर्वी त्यांच्या फील्ड क्रूने स्वतंत्र डीसी रेझिस्टन्स टेस्टर आणि वळण-गुणोत्तर टेस्टर चालवले होते, ज्यामुळे वारंवार वायरिंगमध्ये वारंवार होणारे बदल आणि प्रत्येक ट्रान्सफॉर्मर युनिटसाठी अखंड रेकॉर्ड-कीपिंग होते.

1 टेस्टर ऑल-इन-वन टेस्टरमध्ये ट्रान्सफॉर्मर डीसी रेझिस्टन्स आणि टर्न रेशो 2 तैनात करून, दोन्ही वाइंडिंग डीसी रेझिस्टन्स आणि टर्न-गुणोत्तर आणि वेक्टर-ग्रुप चाचण्या एका इन्स्ट्रुमेंटने पूर्ण केल्या जाऊ शकतात. योग्य अर्थिंग आणि लीड इन्स्टॉलेशननंतर, तंत्रज्ञ थ्री-फेज वाइंडिंग रेझिस्टन्स रीडिंग कॅप्चर करतात, फेज बॅलन्सचे मूल्यांकन करतात, त्यानंतर चाचणी केबल्स री-राउटिंग न करता टर्न-गुणोत्तर आणि वेक्टर-ग्रुप तपासण्यासाठी पुढे जातात.

एका मेंटेनन्स असाइनमेंट दरम्यान, DC रेझिस्टन्स आउटपुटने विशिष्ट टॅप पोझिशन अंतर्गत असामान्य फेज विचलन फ्लॅग केले. त्यानंतर टीमने टॅप सेटिंग आणि कनेक्शन ग्रुप क्रॉस-चेक करण्यासाठी एकात्मिक TTR फंक्शनचा वापर केला, दोषपूर्ण टॅप-चेंजर संपर्काचे मूळ कारण स्थानिकीकरण केले. मुद्रित हार्ड कॉपी आणि USB-सेव्ह केलेले डिजिटल रेकॉर्ड थेट अधिकृत देखभाल अहवालांमध्ये जोडले गेले.

या एकत्रित परीक्षकाचा अवलंब केल्याने ऑन-साइट सेटअप श्रमाचे तास कमी झाले, क्रॉस-टेस्ट डेटा सुसंगतता सुधारली आणि फील्ड-सेवा तंत्रज्ञांसाठी एकूण ट्रान्सफॉर्मर तपासणी कार्यप्रवाह गुळगुळीत झाला.

वारंवार विचारले जाणारे प्रश्न

Q1: हे टेस्टर कशासाठी वापरले जाते?

A1: हे ट्रान्सफॉर्मर वळण प्रमाण आणि वेक्टर गट पडताळणीसह ट्रान्सफॉर्मर वाइंडिंग डीसी प्रतिरोध मापन करते.

Q2: हा परीक्षक एकाच वेळी तीन-टप्प्यांवरील प्रतिकार तपासू शकतो का?

A2: होय. हे एकाचवेळी थ्री-फेज डीसी रेझिस्टन्स टेस्टिंगला सपोर्ट करते, 10 A, 5 A आणि 1 A निवडण्यायोग्य वर्तमान रेंज ऑफर करते.

Q3: कमाल डीसी प्रतिरोध चाचणी वर्तमान काय आहे?

A3: वैयक्तिक-फेज DC प्रतिकार चाचणीसाठी, कमाल चाचणी प्रवाह 20 A पर्यंत पोहोचतो.

Q4: डीसी प्रतिकार मापन अचूकता काय आहे?

A4: अधिकृत मॅन्युअल 0.1 μΩ वाचन रिझोल्यूशनसह वर्ग 0.2 मापन अचूकता निर्दिष्ट करते.

Q5: ट्रान्सफॉर्मर गुणोत्तर मापन श्रेणी काय आहे?

A5: वळण-गुणोत्तर मापन श्रेणी 1 ते 10000 पर्यंत कव्हर करते.

Q6: ते ट्रान्सफॉर्मर वेक्टर गट मोजू शकते?

A6: होय. हे ट्रान्सफॉर्मर कनेक्शन गट ओळखते, वापरकर्ता दस्तऐवजीकरणामध्ये सूचीबद्ध केल्याप्रमाणे YY, YD, DD आणि DY सह सामान्य कॉन्फिगरेशनला समर्थन देते.

Q7: गुणोत्तर चाचणी किती वेगवान आहे?

A7: उत्पादन मॅन्युअलनुसार, सिंगल-फेज टर्न-रेशो चाचणी अंदाजे 15 सेकंदात पूर्ण होऊ शकते.

Q8: ते डेटा प्रिंटिंग आणि निर्यातीला समर्थन देते?

A8: होय. हा टेस्टर बाह्य चाचणी-परिणाम संग्रहणासाठी एम्बेडेड मायक्रो प्रिंटर आणि USB स्टोरेजसह येतो.

Q9: कोणते संप्रेषण इंटरफेस समाविष्ट आहेत?

A9: हार्डवेअर इंटरफेसमध्ये पृथक RS232, ब्लूटूथ आणि अंतर्गत RS485 बस संप्रेषण असते.

Q10: कोणती सुरक्षा संरक्षणे समाविष्ट आहेत?

A10: संरक्षण यंत्रणेमध्ये DC-प्रतिरोध चाचणीसाठी बॅक-EMF सुरक्षा, उच्च-लो-व्होल्टेज रिव्हर्स-कनेक्शन शोध, तसेच गुणोत्तर मापन दरम्यान शॉर्ट-सर्किट आणि इंटर-टर्न-फॉल्ट अलार्म यांचा समावेश आहे.

वेशाइन फायदे

वेशाइन इलेक्ट्रिक युटिलिटीज, ट्रान्सफॉर्मर उत्पादक, सबस्टेशन्स, फील्ड कॉन्ट्रॅक्टर्स, दुरुस्ती कार्यशाळा आणि औद्योगिक देखभाल कार्यसंघांसाठी व्यावसायिक ट्रान्सफॉर्मर चाचणी उपकरणे आणि इलेक्ट्रिकल डायग्नोस्टिक उपकरणे पुरवते.

या टेस्टर ट्रान्सफॉर्मर DC रेझिस्टन्स अँड टर्न रेशो 2-इन-1 TTR टेस्टरसाठी, Weshine जागतिक ग्राहकांना मॉडेल निवड सल्लामसलत, प्रात्यक्षिक चाचणी-पद्धती मार्गदर्शन, तांत्रिक मापदंड पुष्टीकरण, प्रकल्प-तयार दस्तऐवज आणि पूर्ण-विक्रीनंतरची सेवा प्रदान करते.

ट्रान्सफॉर्मर चाचणीमध्ये त्रुटी-मुक्त वायरिंग, स्थिर कमी-प्रतिरोधक संपादन, अचूक प्रमाण प्रमाणीकरण आणि DC-प्रतिरोध मापनानंतर कठोर धोका नियंत्रणाची आवश्यकता असते. हा टेस्टर एका हार्डवेअर युनिटमध्ये दोन अपरिहार्य ट्रान्सफॉर्मर तपासणी वर्कफ्लो एकत्रित करतो, टच-स्क्रीन ऑपरेशन, स्वयंचलित गणना, ऑन-साइट प्रिंटिंग, मल्टी-मोड डेटा स्टोरेज आणि वैविध्यपूर्ण संप्रेषण क्षमतांनी सुसज्ज आहे.

वेशाइन का निवडा

• उच्च-कार्यक्षमता ट्रान्सफॉर्मर डायग्नोस्टिक चाचणी उपकरणांचा थेट कारखाना पुरवठा

• विक्रीपूर्व तांत्रिक सल्लामसलत आणि विक्रीनंतरचे जागतिक तांत्रिक समर्थन

• पॉवर युटिलिटीज, चाचणी कंत्राटदार आणि देखभाल सेवा प्रदात्यांसाठी तयार केलेले उपाय

• आंतरराष्ट्रीय बोली, ऑन-साइट कमिशनिंग आणि उपकरणे पुनर्विक्री भागीदारांना समर्थन देणारा समृद्ध प्रकल्प अनुभव

परदेशातील अंतिम वापरकर्ते आणि वितरकांसाठी, Weshine ट्रान्सफॉर्मर मेंटेनन्स नोकऱ्या, सबस्टेशन कमिशनिंग, फॅक्टरी स्वीकृती चाचणी, निविदा तयार करणे आणि ऑपरेटर प्रशिक्षण यासाठी संपूर्ण उत्पादन दस्तऐवजीकरण आणि अनुप्रयोग समर्थन प्रदान करते. हा परीक्षक फील्ड साइट आणि इन-वर्कशॉप तैनातीसाठी तयार केलेला एक व्यावहारिक सर्व-इन-वन ट्रान्सफॉर्मर टेस्टर आहे.
