ट्रान्सफॉर्मर टर्न रेशो मीटर

Weshine® ने CE प्रमाणपत्र, उच्च गुणवत्ता आणि अचूकतेसह ट्रान्सफॉर्मर टर्न रेशो मीटरची चाचणी करण्यासाठी टर्न रेशो टेस्टरचा शोध लावला, राष्ट्रीय मानकांनुसार शोध आणि उत्पादन केले, संपूर्ण इलेक्ट्रिक चाचणी समाधान उपलब्ध आहे. Weshine कडील ट्रान्सफॉर्मर टर्न रेशो मीटरच्या चाचणीसाठी टर्न रेशो टेस्टरच्या अधिक तपशीलांसाठी आमच्याशी संपर्क साधा!

चौकशी पाठवा PDF डाउनलोड करा

उत्पादन वर्णन

ट्रान्सफॉर्मर टर्न रेशो मीटरच्या चाचणीसाठी वेशीन® टर्न रेशो टेस्टर

ट्रान्सफॉर्मरचे ट्रान्सफॉर्मेशन रेशो हे प्राथमिक वळणाच्या वळणांच्या संख्येइतके असते जे दुय्यम वळणाच्या वळणांच्या संख्येने भागले जाते. ट्रान्सफॉर्मर गुणोत्तर ट्रान्सफॉर्मरची इच्छित कामगिरी आणि दुय्यम वळणासाठी आवश्यक संबंधित व्होल्टेज प्रदान करते.

जर दुय्यम व्होल्टेज प्राथमिक व्होल्टेजपेक्षा कमी असणे आवश्यक असेल - एक स्टेप-डाउन ट्रान्सफॉर्मर - दुय्यम विंडिंगमध्ये प्राथमिकपेक्षा कमी वळणे आणि स्टेप-अप ट्रान्सफॉर्मरच्या उलट; जेव्हा ट्रान्सफॉर्मरचे गुणोत्तर व्होल्टेज कमी करते, तेव्हा ते विद्युत् प्रवाह वाढवते आणि त्याउलट, त्यामुळे, आदर्श ट्रान्सफॉर्मरचे व्होल्टेज आणि वर्तमान गुणोत्तर थेट ट्रान्सफॉर्मेशन रेशोशी संबंधित असते.

दुर्दैवाने ट्रान्सफॉर्मर परिपूर्ण नसतात, वास्तविक ट्रान्सफॉर्मरमध्ये व्होल्टेज किंवा वर्तमान गुणोत्तर ट्रान्सफॉर्मरच्या लोह कोर (हिस्टेरेसिस आणि एडी करंट लॉस) आणि तांबे सारख्या विविध विद्युत नुकसानांमुळे ट्रान्सफॉर्मरच्या भौतिक गुणोत्तरांशी जुळत नाहीत. नुकसान (प्राथमिक आणि दुय्यम विंडिंग्सच्या प्रतिकारामुळे); म्हणून, उत्पादक पूर्ण लोडवर जास्तीत जास्त कार्यक्षमतेसाठी हे नुकसान कमी करण्यासाठी ट्रान्सफॉर्मर डिझाइन करण्याचा प्रयत्न करतात, 95% पेक्षा जास्त पॉवर रूपांतरण, अशा प्रकारे ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर/वळण प्रमाणापेक्षा 5% पेक्षा जास्त फरक प्रदान करू शकत नाही.

वेशाइनने मापनासाठी ट्रान्सफॉर्मर टर्न रेशो टेस्ट किंवा टीटीआर चाचणीचा शोध लावलाट्रान्सफॉर्मर टर्न रेशो मीटरआणि ट्रान्सफॉर्मरमध्ये प्राथमिक वळण आणि दुय्यम वळणांचे योग्य गुणोत्तर असल्याची पुष्टी करते. ही चाचणी योग्यरित्या वापरल्याने टॅप चेंजरची कार्यक्षमता, लहान वळणे, उघडे विंडिंग, चुकीचे वळण कनेक्शन आणि ट्रान्सफॉर्मरमधील इतर दोष ओळखण्यात मदत होऊ शकते. Weshine च्या TTR परीक्षकांची श्रेणी काही ट्रान्सफॉर्मर चाचणी करत असलेल्या कठोर परिस्थितीला तोंड देण्यासाठी मजबूत आहे. श्रेणीमध्ये चाचणी सुलभ करण्यासाठी आणि वेगवान करण्यासाठी विविध वैशिष्ट्ये तसेच 3 फेज TTR परीक्षक आणि PT आणि CT TTR परीक्षकांचा समावेश आहे.

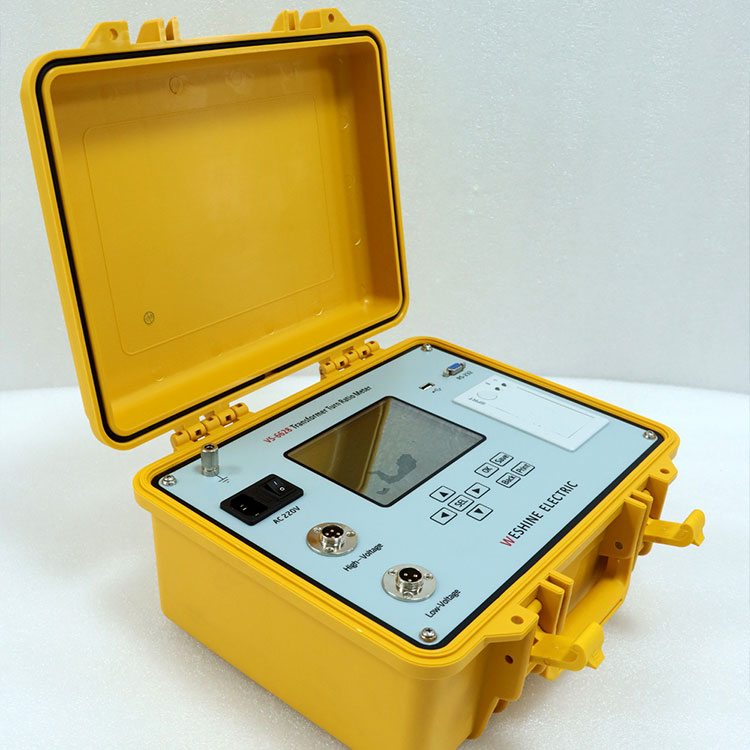

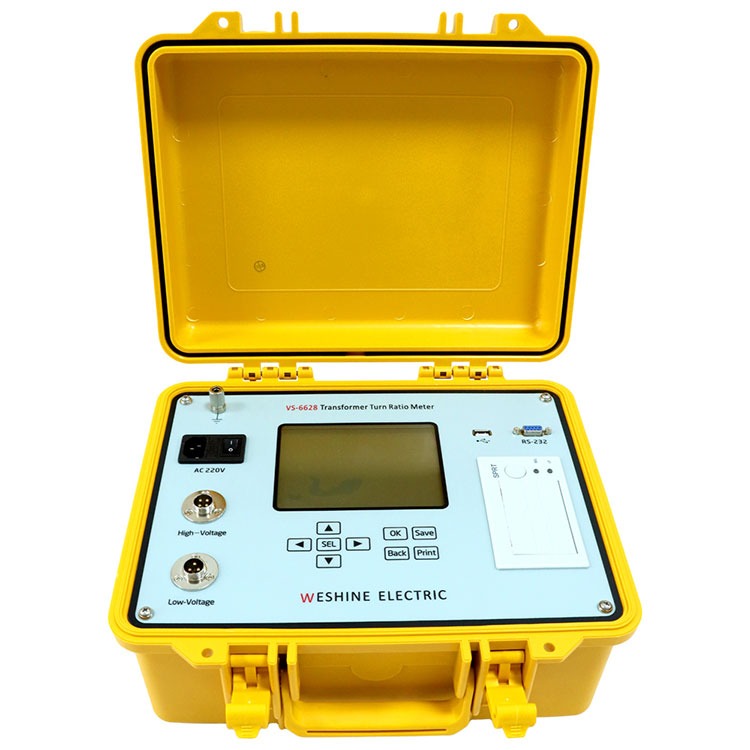

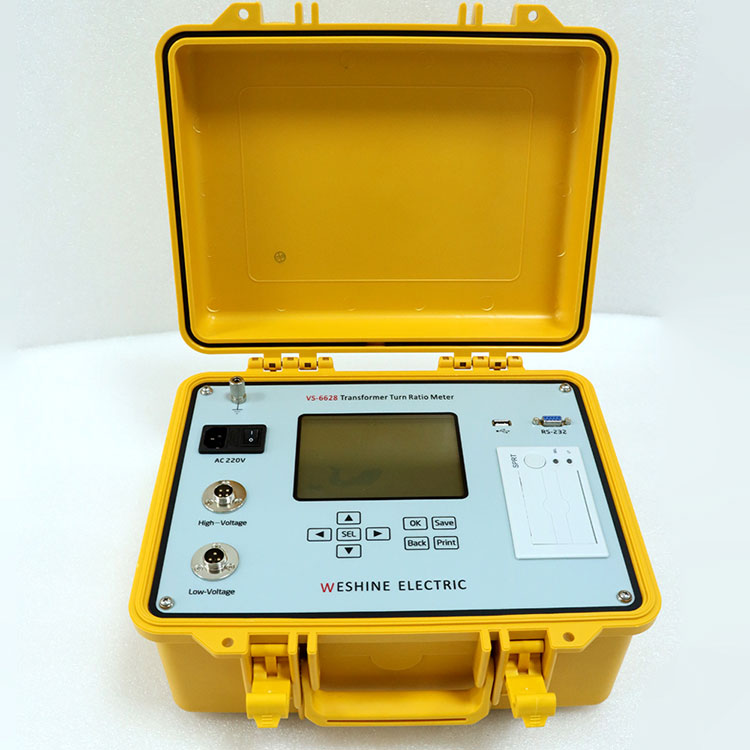

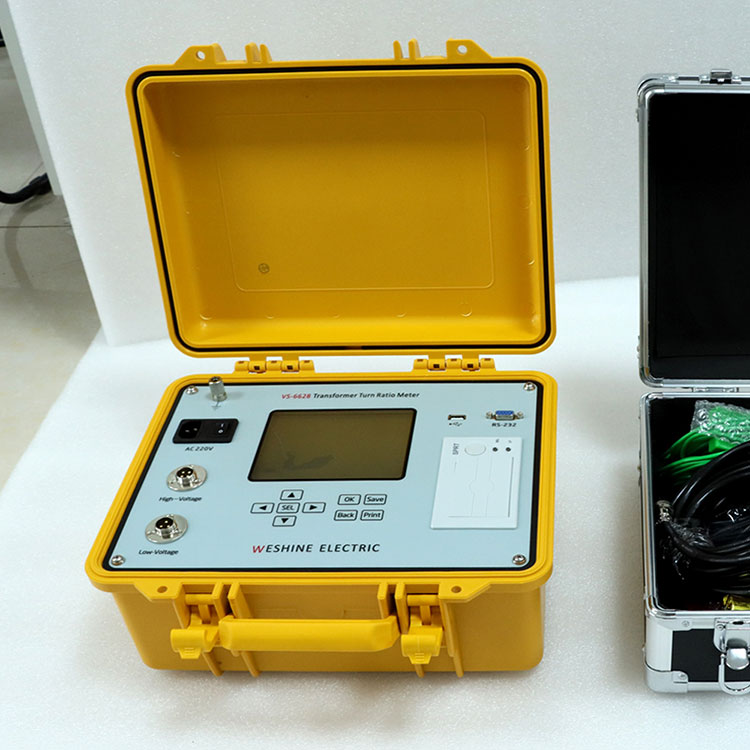

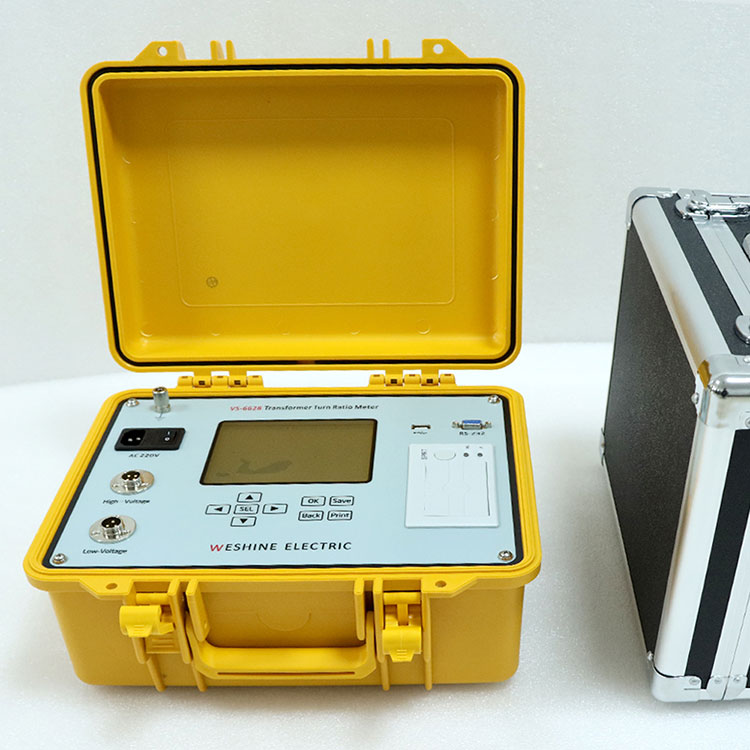

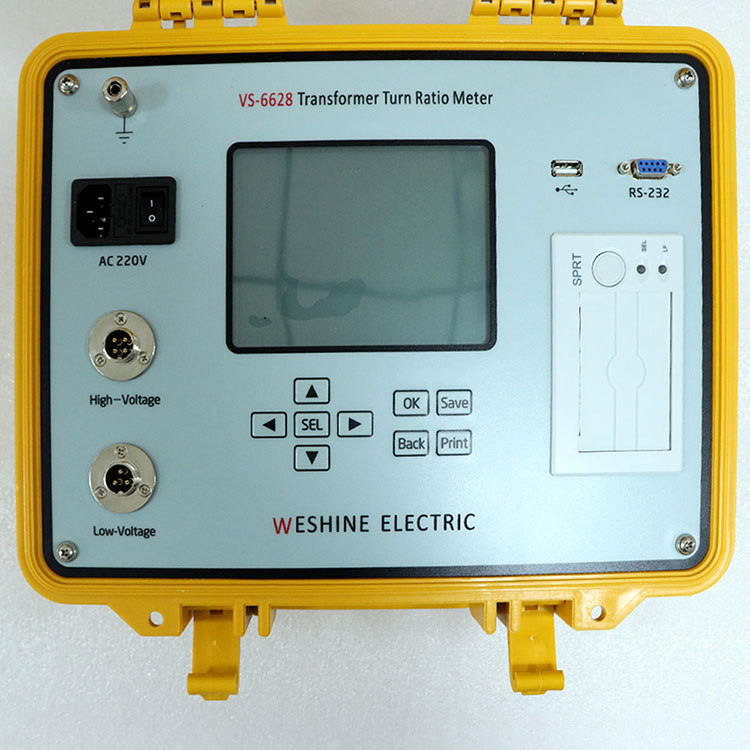

VS-6628 मालिका थ्री-फेज ट्रान्सफॉर्मर टर्न रेशो टेस्ट सेट हे सबस्टेशन किंवा मॅन्युफॅक्चरिंग वातावरणात पॉवर, इन्स्ट्रुमेंट आणि डिस्ट्रीब्युशन ट्रान्सफॉर्मरचे टर्न रेशो मोजण्यासाठी डिझाइन केलेले आहेत. खडबडीत आणि मजबूत डिझाइनमुळे ही उपकरणे विविध कठोर वातावरणात वापरण्यासाठी योग्य आहेत. आमचे लीड्स विशेषतः थंड हवामानात आवश्यक लवचिकता प्रदान करण्यासाठी डिझाइन केलेले आहेत.

परंतु ट्रान्सफॉर्मर विविध ताण आणि बदलांच्या अधीन असतात, इलेक्ट्रिकल आणि मेकॅनिकल, त्यांच्या जीवनकाळात, ट्रान्सफॉर्मर सर्व्हिसमध्ये ठेवण्यापूर्वी आणि विविध देखभाल वेळापत्रकांदरम्यान ट्रान्सफॉर्मरचे योग्य वळण गुणोत्तर तपासले जाणे आवश्यक आहे, येथे ट्रान्सफॉर्मर टर्न रेशियो टेस्टर आहे म्हणून, विविध ट्रान्सफॉर्मर वळणांचा वापर करून मोजले जाणारे वळण गुणोत्तर (प्रस्तुत ट्रान्सफॉर्मर वळण गुणोत्तर चाचणी, ट्रान्सफॉर्मर वळण गुणोत्तर) तपासणे आवश्यक आहे. परिणामी वळण गुणोत्तर जे वळणांच्या भौतिक संख्येपेक्षा भिन्न असतात, परंतु उत्पादक आणि वापरकर्त्यांकडून अपेक्षित असलेले वास्तविक व्होल्टेज गुणोत्तर किंवा खऱ्या ट्रान्सफॉर्मर पॉवर ट्रान्सफॉर्मरचे गुणोत्तर प्रतिबिंबित करतात.

ट्रान्सफॉर्मर टर्न रेशियो मीटर पॅरामीटर (स्पेसिफिकेशन) च्या चाचणीसाठी वेशीन® टर्न रेशो टेस्टर

उत्पादन माहिती
उत्पादनाचे नाव	ट्रान्सफॉर्मर वळते गुणोत्तर मीटर चाचणीसाठी प्रमाण परीक्षक वळते
मॉडेल क्रमांक	VS-6628	चाचणी श्रेणी	0.9 ~ 10000
अचूकता	०.२%	प्रमाणपत्रे	सीई; ईएमसी; एलव्हीडी; आयएसओ;
ठराविक अर्ज	चाचणी वळण गुणोत्तर, फेज विस्थापन आणि ध्रुवीयता.
ओळखण्यात मदत	* लहान कॉइल * ओपन सर्किट्स * चुकीचे कनेक्शन * स्टेप रेग्युलेटर तसेच ट्रान्सफॉर्मरमधील अंतर्गत दोष किंवा टॅप-चेंजर दोष
परिमाण	345 x 295 x 175 मिमी	वजन	5 किलो

निवडी

विशेषत: इलेक्ट्रिकल इक्विपमेंटच्या संपूर्ण श्रेणीशी व्यवहार करण्यासाठी वेशीनकडे 8 वर्षांचा अनुभव आहे. सध्या वेशीने चाचणीसाठी विविध टर्न रेशो टेस्टरचा शोध लावला आहेट्रान्सफॉर्मर टर्न रेशो मीटरफॉर्म म्हणून दर्शविल्याप्रमाणे:

चाचणीसाठी टर्न रेशियो टेस्टरसाठी माहिती ऑर्डर करणेट्रान्सफॉर्मर टर्न रेशो मीटर
मांजर. नाही.	चाचणी श्रेणी	अचूकता	ठराव	परिमाण (मिमी)	वजन (किलो)
VS-6628	0.9 ते 10000	०.२%	0.0001 मि	३४५ x २९५ x १७५	5
VS-6629	0.9 ते 10000	०.१% (०.९ ते ५००) 0.2% (500 ते 3000) 0.3% (3000 ते 10000)	0.9～9.9999 (0.0001) 10～99.999 (0.001) 100～999.99 (0.01) 1000～9999.9 (0.1) 10000 आणि वरील (1)	३२५ x २२५ x १२५	3.8
VS-6630	0.9 ते 10000	0.1% (0.9 ते 2000) 0.3% (2000 ते 10000)	0.0001 मि	360 x 280 x 160	6
VS-6628T	0.8 ते 10000	0.1% (0.8 ते 3000) 0.2% (3000 ते 10000)	0.0001 मि	320 x 240 x 130	3
VS-6628A	0.9 ते 10000	०.१% (०.९ ते ५००) 0.2% (500 ते 3000) 0.3% (3000 ते 10000)	0.9～9.9999 (0.0001) 10～99.999 (0.001) 100～999.99 (0.01) 1000～9999.9 (0.1) 10000 आणि वरील (1)	२४६ x १५६ x ६२	1.7

पुरवठा साखळीच्या समस्यांवर आधारित: कृपया सध्याच्या किंमती आणि आघाडीच्या वेळेसाठी तुमच्या पसंतीच्या अधिकृत वेशाइन वितरकाशी संपर्क साधा.

गुणवत्ता प्रमाणपत्रे

आमचा नेहमीच विश्वास आहे की आमच्या कंपनीचे सर्व यश थेट आम्ही प्रदान करत असलेल्या उत्पादनांच्या गुणवत्तेशी संबंधित आहे. चाचणीसाठी गुणोत्तर परीक्षक वळतेट्रान्सफॉर्मर टर्न रेशो मीटरISO9001, ISO14000:14001 मार्गदर्शक तत्त्वे आणि आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीमध्ये निर्दिष्ट केलेल्या सर्वोच्च गुणवत्ता आवश्यकता पूर्ण करा.
