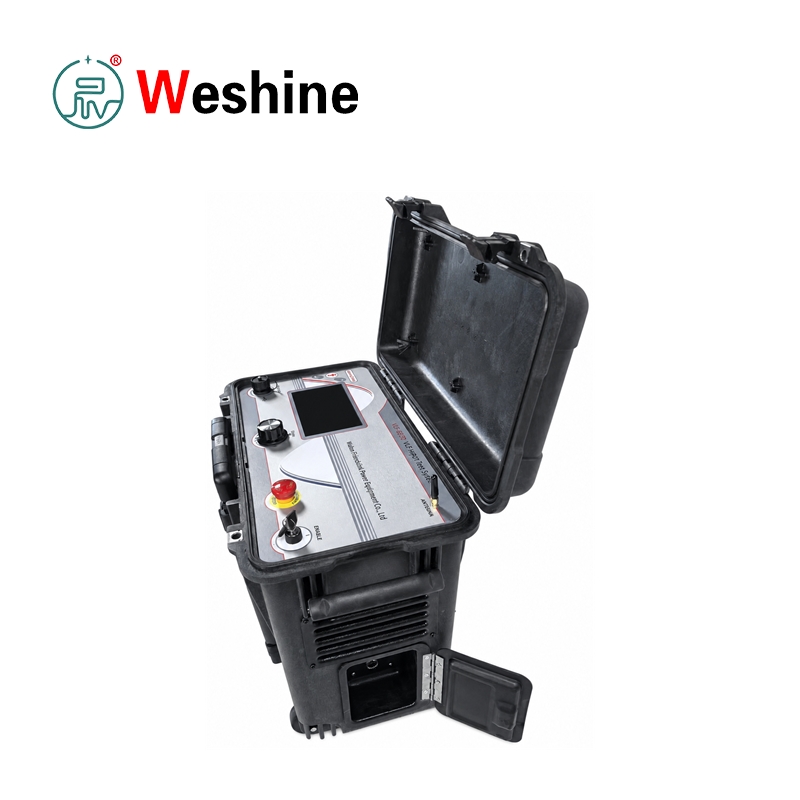

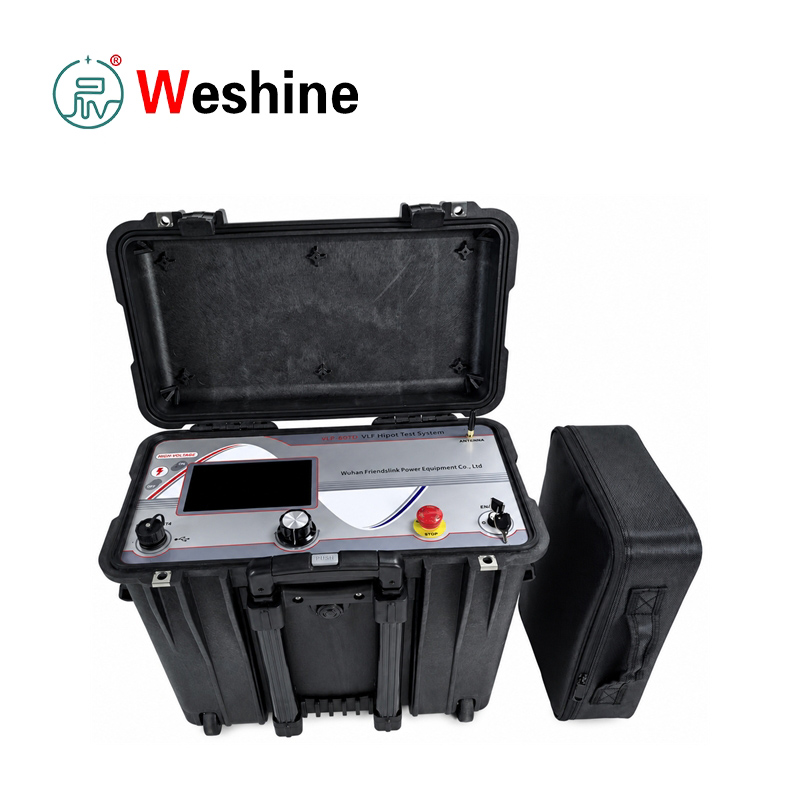

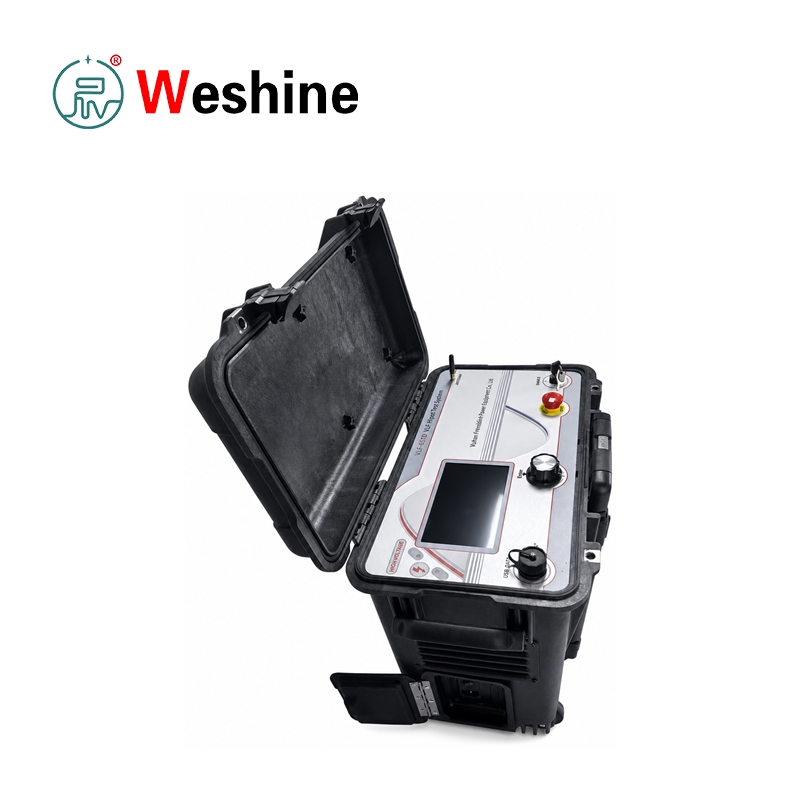

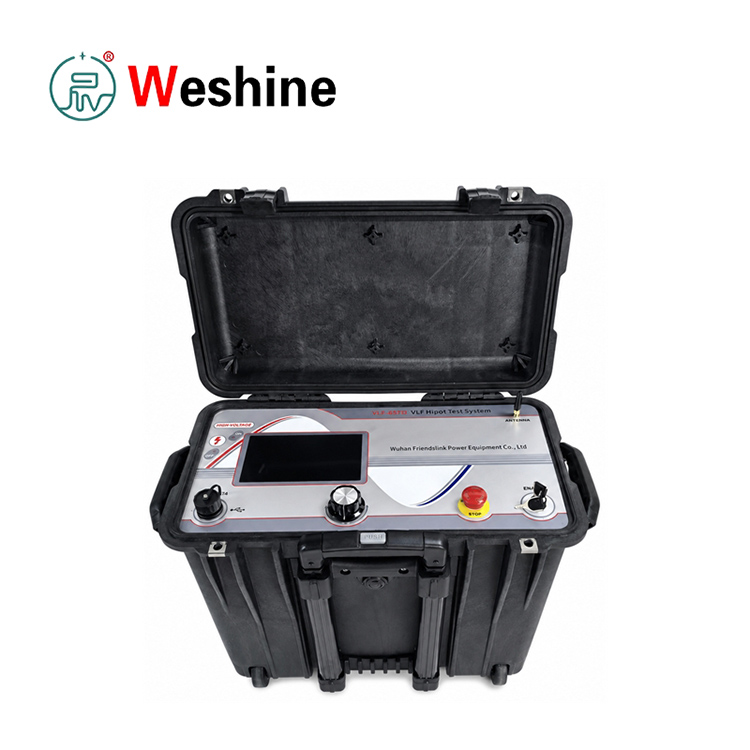

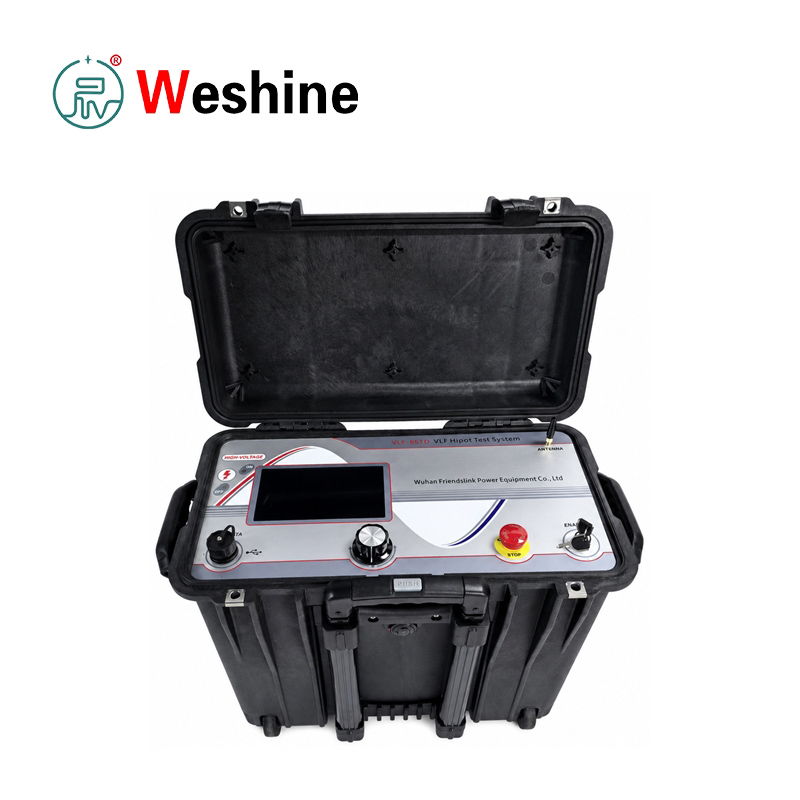

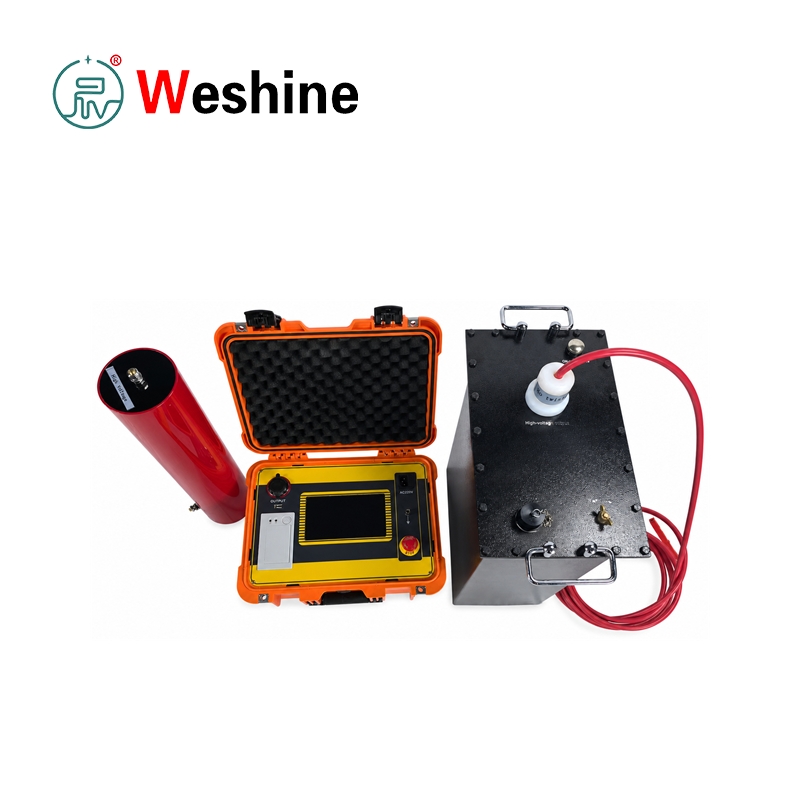

VLF टॅन डेल्टा चाचणी प्रणाली

चीनमधील व्यावसायिक उत्पादक वेशाइनने ऑफर केलेली टिकाऊ VLF टॅन डेल्टा चाचणी प्रणाली, इन्सुलेशन निदानासाठी आणि मध्यम-व्होल्टेज पॉवर केबल्सच्या चाचणीसाठी डिझाइन केलेली आहे. हे व्हीएलएफ एसी व्होल्टेज विसस्टँड आणि डायलेक्ट्रिक लॉस मापन एका कॉम्पॅक्ट युनिटमध्ये समाकलित करते. उपकरणे CENELEC मानक HD 620 S1:1996 आणि HD 621 S1:1996 चे पालन करतात, PE, XLPE आणि पेपर-इन्सुलेटेड केबल्सना लागू होतात.

केबलच्या नियमित देखभाल दरम्यान, पाण्याचे झाड वृद्ध होणे, दूषित होणे, यांत्रिक नुकसान आणि आंशिक बिघाड यासह अदृश्य इन्सुलेशन दोष साध्या दृश्य तपासणीद्वारे शोधले जाऊ शकत नाहीत. 0.1 Hz VLF साइन वेव्ह चाचणी केबल इन्सुलेशनवर AC ताण लागू करते आणि पारंपारिक 50 Hz चाचणी उपकरणांपेक्षा खूपच कमी पॉवर क्षमतेची आवश्यकता असते, ज्यामुळे लांब मध्यम-व्होल्टेज केबल्सची फील्ड चाचणी खूप सोपे होते.

ही व्हीएलएफ टॅन डेल्टा चाचणी प्रणाली व्हीएलएफ साइन वेव्ह आउटपुट वितरीत करते चाचण्या आणि थेट टॅन डेल्टा मापनासाठी. टॅन डेल्टा रीडिंग केबल इन्सुलेशनचे डायलेक्ट्रिक नुकसान घटक प्रतिबिंबित करते, जे वृद्धत्व आणि बिघडण्याचे प्रमाण ठरवते. युनिट एका निश्चित प्रक्रियेनंतर एकाधिक व्होल्टेज स्तरांखाली आपोआप नुकसान चाचण्या चालवते: 0.5 U0 सायकल, U0 सायकल आणि 1.5 U0 सायकल. सर्व फेऱ्या पूर्ण केल्यानंतर, चाचणी डेटा जतन केला जातो आणि केबल पूर्णपणे डिस्चार्ज होते.

दोन मानक कॉन्फिगरेशन उपलब्ध आहेत: 34 kV आणि 45 kV पीक मॉडेल. 34 kV युनिट 24 kV RMS (34 kV शिखर) पर्यंत साइन वेव्ह निर्माण करते; 45 kV युनिट 31.8 kV RMS (45 kV शिखर) पर्यंत पोहोचते. DC व्होल्टेज आउटपुट देखील अंगभूत आहे, 34 kV आवृत्तीसाठी ±1~34 kV आणि 45 kV आवृत्तीसाठी ±1~45 kV. आयताकृती लहर आणि डीसी चाचणी मोड देखील समर्थित आहेत.

केबल म्यानच्या देखभालीसाठी, चाचणी मशीन जास्तीत जास्त 10 kV आउटपुटसह म्यान तपासणी आणि फॉल्ट शोधण्यास समर्थन देते. DC मोड अंतर्गत गळतीचे वर्तमान मापन एकूण केबल इन्सुलेशन गुणवत्तेचे मूल्यांकन करण्यात मदत करते. बिल्ट-इन ब्रेकडाउन डिटेक्शन फ्लॅशओव्हर किंवा केबल बिघाड झाल्यानंतर त्वरित उच्च व्होल्टेज बंद करते, पूर्ण संरक्षण देते.

संपूर्ण सेटमध्ये मुख्य चाचणी होस्ट, उच्च-व्होल्टेज केबल, ग्राउंडिंग वायर, पॉवर कॉर्ड, USB फ्लॅश ड्राइव्ह आणि ऍक्सेसरी बॅग समाविष्ट आहे. USB 2.0 पोर्ट डेटा निर्यात आणि फर्मवेअर अपग्रेड सक्षम करते. सर्व चाचणी लॉग स्थानिकरित्या संग्रहित केले जातात आणि पीसीवर अहवाल तयार करण्यासाठी USB वर निर्यात केले जाऊ शकतात. जुळणारे सॉफ्टवेअर फेज A/B/C डेटा फाइल्स एकाचवेळी उघडण्यास समर्थन देते आणि चाचणी आकडे आणि डायलेक्ट्रिक नुकसान वक्रांसह तपशीलवार अहवाल आउटपुट करते.

सुरक्षितता ही सर्वोच्च प्राथमिकता आहे. ऑपरेशन दरम्यान उच्च व्होल्टेज तयार केले जाईल, म्हणून केवळ व्यावसायिक प्रशिक्षित तंत्रज्ञांना ऑपरेट करण्याची परवानगी आहे. ऑपरेटरने पाच मुख्य सुरक्षा नियमांचे काटेकोरपणे पालन करणे आवश्यक आहे: वीज खंडित करणे, लॉक आउट री-एनर्जायझेशन, शून्य व्होल्टेज सत्यापित करणे, ग्राउंड आणि शॉर्ट-सर्किट, जवळचे थेट घटक वेगळे करणे. हाय-व्होल्टेज चाचणीला पर्यवेक्षणासाठी साइटवर दोन किंवा अधिक कर्मचाऱ्यांची आवश्यकता असते.

उत्पादन मार्गदर्शक

इंटिग्रेटेड केबल टेस्टर चाचणी केलेल्या केबल्सवर कंट्रोलेबल 0.1 Hz साइन व्होल्टेज लागू करून कार्य करते. पारंपारिक 50 Hz AC चाचणीच्या तुलनेत, अल्ट्रा-लो फ्रिक्वेन्सी तंत्रज्ञान कॅपेसिटिव्ह केबल लोडची सध्याची मागणी मोठ्या प्रमाणात कमी करते, ज्यामुळे मध्यम-व्होल्टेज केबल्सची पोर्टेबल फील्ड तपासणी सक्षम होते.

केबल कनेक्शन करण्यापूर्वी, पाच उच्च-व्होल्टेज सुरक्षा नियमांचे काटेकोरपणे पालन करा. चाचणी केबल पॉवर-ऑफ, पृथक, व्होल्टेज-सत्यापित, ग्राउंड आणि शॉर्ट सर्किटेड असल्याची खात्री करा. जवळपासचे सर्व जिवंत भाग झाकलेले किंवा वेगळे करणे आवश्यक आहे. किमान एक पर्यवेक्षक उपस्थित असलेले केवळ प्रशिक्षित ऑपरेटर उपकरणे चालवू शकतात.

ॲक्सेसरीज निश्चित क्रमाने कनेक्ट करा: प्रथम ग्राउंड केबलला होस्ट ग्राउंडिंग टर्मिनलशी जोडा, नंतर स्टेशन संरक्षक जमिनीशी कनेक्ट करा; हाय-व्होल्टेज आउटपुट पोर्टला हाय-व्होल्टेज केबल जोडा; हाय-व्होल्टेज केबलच्या आतील कंडक्टरला जुळलेल्या फिटिंगद्वारे केबल फेज किंवा शीथशी कनेक्ट करा; हाय-व्होल्टेज केबल शील्ड जवळच्या ग्राउंडिंग बारवर निश्चित करा; शेवटी पॉवर कॉर्ड प्लग इन करा.

VLF चाचण्यांचा सामना करण्यासाठी, वेव्हफॉर्म, रेट केलेले व्होल्टेज, वारंवारता आणि चाचणी कालावधी निवडा. रिअल-टाइम पीक व्होल्टेज, करंट, आउटपुट वेव्हफॉर्म, सेट वारंवारता आणि RMS व्हॅल्यू स्क्रीनवर प्रदर्शित होतात. व्होल्टेज प्रीसेट व्हॅल्यूवर आल्यानंतर टाइमर आपोआप सुरू होतो.

टॅन डेल्टा निदानासाठी, डायलेक्ट्रिक लॉस फंक्शन सक्रिय करा आणि केबलचे रेटेड फेज व्होल्टेज U0 इनपुट करा. मशीन स्वयंचलित चाचणी चक्र लाँच करेल आणि प्रत्येक पूर्ण मापनासाठी अंदाजे 3 मिनिटे 30 सेकंद लागतात. हे केबल कॅपेसिटन्स, रेझिस्टन्स, सरासरी डायलेक्ट्रिक नुकसान आणि 0.5 U0, 1.0 U0 आणि 1.5 U0 अंतर्गत रिअल-टाइम नुकसान मूल्ये नोंदवते.

एकदा चाचणी पूर्ण झाल्यावर, डेटा स्वयं-सेव्ह होतो आणि केबल पूर्णपणे डिस्चार्ज होते. वापरकर्ते ऐतिहासिक रेकॉर्ड ब्राउझ करू शकतात, यूएसबी 2.0 वर सिंगल किंवा मल्टीपल लॉग एक्सपोर्ट करू शकतात आणि सहाय्यक सॉफ्टवेअरद्वारे प्रिंट करण्यायोग्य अहवाल तयार करू शकतात. साधन तीन केबल टप्प्यांसाठी नुकसान वक्र आणि स्वतंत्र डेटा प्रदर्शित करते.

म्यान चाचणी किंवा फॉल्ट पिनपॉइंटिंग चालवताना, केबल म्यान दोन्ही टोकांना ग्राउंड केलेले नाही, सांधे किंवा संलग्नकांमधून अप्रत्यक्ष ग्राउंड नसल्याची खात्री करा. म्यान तपासणी आणि फॉल्ट ट्रेसिंगसाठी कमाल आउटपुट 10 kV आहे.

वैशिष्ट्ये

1. VLF साइन वेव्ह एसी चाचणीला समर्थन देते

2.सर्व-इन-वन डायलेक्ट्रिक नुकसान टॅन डेल्टा मापन कार्य

3. दोन पीक व्होल्टेज पर्याय: 34 kV आणि 45 kV

4.साइन वेव्ह आउटपुट: कमाल 24 kV RMS किंवा 31.8 kV RMS

5.अतिरिक्त इन्सुलेशन चाचण्यांसाठी अंगभूत डीसी व्होल्टेज आउटपुट

6. आयताकृती लहर व्होल्टेज चाचणी मोड उपलब्ध आहे

7.DC मोड गळती वर्तमान मोजण्याचे कार्य

8. म्यान चाचणी आणि म्यान फॉल्ट पिनपॉइंटिंगसाठी कमाल 10 kV आउटपुट

9. 0.5 U0, U0 आणि 1.5 U0 वर ऑटो डायलेक्ट्रिक नुकसान चाचणी क्रम

10. रिअल-टाइम पीक व्होल्टेज आणि ऑपरेशन दरम्यान वर्तमान प्रदर्शन

11. ऑन-स्क्रीन रिअल-टाइम आउटपुट वेव्हफॉर्म व्हिज्युअलायझेशन

12. व्होल्टेज ब्रेकडाउन झाल्यावर स्वयंचलित उच्च-व्होल्टेज कट-ऑफ

13. सर्व चाचणी नोंदींसाठी स्थानिक अंतर्गत संचयन

14. USB 2.0 इंटरफेसद्वारे डेटा निर्यात चाचणी करा

15. सानुकूलित चाचणी अहवाल आउटपुटसाठी सहाय्यक सॉफ्टवेअर

16. USB ड्राइव्हद्वारे फर्मवेअर अपग्रेड फंक्शन

17. बहु-भाषा इंटरफेस (इंग्रजी आणि सरलीकृत चीनी)

18. आणीबाणी स्टॉप बटण आणि उच्च-व्होल्टेज आउटपुट लॉकसह सुसज्ज

19. रिव्हर्स व्होल्टेज संरक्षण डिझाइन

20. बाह्य फील्ड केबल चाचणीसाठी पोर्टेबल संरक्षणात्मक केस डिझाइन

अनुप्रयोग परिस्थिती

पॉवर युटिलिटीज

ग्रिड ऑपरेटर मध्यम-व्होल्टेज केबल चालू करणे, नियमित देखभाल, टॅन डेल्टा निदान, म्यान तपासणी आणि वितरण नेटवर्क आणि सबस्टेशन्सवरील इन्सुलेशन मूल्यांकनासाठी चाचणी युनिट स्वीकारतात.

ट्रान्सफॉर्मर उत्पादक

ट्रान्सफॉर्मर आणि इलेक्ट्रिकल उपकरणांचे कारखाने VLF व्होल्टेज आणि डायलेक्ट्रिक नुकसान मोजमाप आवश्यक असलेल्या केबल आणि घटक इन्सुलेशन चाचण्यांसाठी टेस्टरचा वापर करतात.

पॉवर प्लांट्स

पॉवर स्टेशन्स स्टेशन केबल तपासणी, सहाय्यक जनरेटर केबल देखभाल, म्यान चाचणी आणि देखभाल आउटेज दरम्यान इन्सुलेशन निदानासाठी उपकरणांवर अवलंबून असतात.

रेल्वे

रेल्वे पॉवर सप्लाय नेटवर्क्स ट्रॅक्शन सबस्टेशन्स आणि ट्रान्समिशन लाइन्समध्ये मध्यम-व्होल्टेज केबल्स घालतात. हे मशीन मेंटेनन्स विंडो दरम्यान केबल विसस्टँड चाचण्या आणि टॅन डेल्टा विश्लेषणास समर्थन देते.

औद्योगिक वनस्पती

खाणकाम, पेट्रोकेमिकल, स्टील आणि उत्पादन कार्यशाळा नवीन केबल स्वीकृती चाचण्या, नियतकालिक देखभाल आणि म्यान फॉल्ट तपासणीसाठी वापरतात.

विद्यापीठे

महाविद्यालये आणि संशोधन संस्था VLF केबल चाचणी सिद्धांत, डायलेक्ट्रिक नुकसान गणना, इन्सुलेशन एजिंग विश्लेषण आणि उच्च-व्होल्टेज सुरक्षा ऑपरेशन मानके शिकवण्यासाठी चाचणी उपकरण लागू करतात.

चाचणी प्रयोगशाळा

व्यावसायिक उच्च-व्होल्टेज आणि केबल लॅब या VLF टॅन डेल्टा चाचणी प्रणालीचा अवलंब VLF चाचण्या, टॅन डेल्टा मापन, आवरण तपासणी आणि तृतीय-पक्ष केबल निदान सेवा आयोजित करण्यासाठी करतात.

केबल देखभाल

केबल सेवा कर्मचारी XLPE, PE आणि पेपर-इन्सुलेटेड केबल तपासणी, वॉटर ट्री एजिंग निदान, म्यान फॉल्ट शोधणे आणि चाचणी अहवाल तयार करण्यासाठी उपकरणे वापरतात.

लागू चाचणी आयटम

1.VLF साइन वेव्ह केबल चाचणीचा सामना करते

2.मध्यम-व्होल्टेज केबल टॅन डेल्टा डायलेक्ट्रिक नुकसान चाचणी

3.XLPE केबल इन्सुलेशन वृद्धत्व निदान

4.पीई केबल व्होल्टेज तपासणीचा सामना करते

5.पेपर-इन्सुलेटेड केबल कामगिरी चाचणी

6. केबल वॉटर ट्री खराब होण्याचे मूल्यांकन

7. अप-टू-10kV केबल म्यान चाचणी

8. केबल म्यान फॉल्ट pinpointing

9.डीसी व्होल्टेज चाचणीचा सामना करू शकतो

10. आयताकृती लहर व्होल्टेज चाचणी

11.DC मोड गळती वर्तमान मापन

12. नवीन केबल हँडओव्हर स्वीकृती चाचण्या

13. केबल नियमित प्रतिबंधात्मक देखभाल चाचण्या

14. तीन-टप्प्यात एकात्मिक चाचणी अहवाल निर्मिती

15. स्थानिक लॉग स्टोरेज आणि USB डेटा निर्यात

ग्राहक प्रकरण

उद्योग क्षेत्र:मध्यम-व्होल्टेज केबल देखभाल सेवा

प्रकल्प समस्या

एकाधिक वृद्ध XLPE केबल फीडरचे मूल्यमापन करण्यासाठी पॉवर ग्रिड देखभाल कार्यसंघ आवश्यक आहे. सोप्या प्रतिकार चाचण्या केवळ ब्रेकडाउन प्रतिकार तपासू शकतात, तर टीमला इन्सुलेशन वृद्धत्वाचा न्याय करण्यासाठी आणि संभाव्य पाण्याच्या झाडातील दोष असलेल्या केबल्स ओळखण्यासाठी डायलेक्ट्रिक नुकसान डेटा देखील आवश्यक आहे.

चाचणी ऑपरेशन प्रवाह

तंत्रज्ञांनी टार्गेट केबल वेगळे केले, पाच सुरक्षा वैशिष्ट्यांचे पालन केले, संपूर्ण सेट ग्राउंड केला, उच्च-व्होल्टेज केबल आणि शिल्डिंग वायरला निर्देशानुसार जोडले, नंतर चाचणी युनिटवर चालविले. त्यांनी टॅन डेल्टा चाचणी मोड निवडला, केबल रेट केलेले फेज व्होल्टेज U0 भरले, आपत्कालीन थांबा आणि उच्च-व्होल्टेज लॉक सोडले, त्यानंतर स्वयंचलित चाचणी सुरू केली. युनिटने 0.5 U0, U0 आणि 1.5 U0 अंतर्गत डायलेक्ट्रिक नुकसान मोजले, डेटा संग्रहित केला आणि पूर्ण झाल्यानंतर केबल डिस्चार्ज केली.

चाचणी निकाल

कर्मचाऱ्यांनी ऐतिहासिक रेकॉर्ड तपासले आणि सर्व डेटा USB ड्राइव्हवर निर्यात केला. जुळणारे सॉफ्टवेअर डायलेक्ट्रिक नुकसान मूल्ये आणि कल वक्र सह फेज तुलना अहवाल व्युत्पन्न. सामान्य नुकसान निर्देशक असलेल्या केबल्स सेवेत राहिल्या, तर गंभीरपणे खराब झालेल्या केबल्स फॉलो-अप मॉनिटरिंगसाठी शेड्यूल केल्या गेल्या.

अर्ज फायदे

टीमने एका पोर्टेबल उपकरणासह व्होल्टेज तपासणी आणि वृद्धत्व निदान दोन्ही पूर्ण केले. स्वयंचलित चाचणी चक्र, USB निर्यात आणि अहवाल निर्मिती डेटा शोधण्यायोग्यता सुधारते आणि मॅन्युअल पेपरवर्क वर्कलोड कमी करते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: या चाचणी उपकरणाची कोणती कार्ये लक्षात येतात?

A:हे मध्यम-व्होल्टेज केबल VLF withstand चाचणी, टॅन डेल्टा डायलेक्ट्रिक नुकसान मापन, म्यान तपासणी, म्यान फॉल्ट पिनपॉइंटिंग, DC withstand चाचणी, आयताकृती लहरी चाचणी आणि गळती करंट शोधणे पूर्ण करते.

प्रश्न: VLF withstand चाचणी आणि टॅन डेल्टा चाचणीमध्ये काय फरक आहे?

A:VLF withstand चाचणी केबल इन्सुलेशन निर्दिष्ट एसी व्होल्टेज सहन करू शकते की नाही हे सत्यापित करते; टॅन डेल्टा चाचणी इन्सुलेशन वृद्धत्व आणि बिघडण्याची डिग्री तपासण्यासाठी डायलेक्ट्रिक नुकसान घटक मोजते.

प्रश्न: कोणते व्होल्टेज कॉन्फिगरेशन पर्यायी आहेत?

A:दोन मॉडेल: 34 kV शिखर आणि 45 kV शिखर. 34 केव्ही मॉडेल 24 केव्ही आरएमएस / 34 केव्ही शिखरापर्यंत साइन वेव्ह आउटपुट करते; 45 kV मॉडेल 31.8 kV RMS / 45 kV शिखरावर पोहोचते.

प्रश्न: टॅन डेल्टा किती वारंवारतेने मोजला जातो?

A: टॅन डेल्टा मोजमाप 0.1 Hz अल्ट्रा-लो फ्रिक्वेंसी अंतर्गत केले जाते.

प्रश्न: कोणती केबल कॅपेसिटन्स श्रेणी टॅन डेल्टा चाचणीला समर्थन देते?

A:34 kV मॉडेल: 1 nF ~ 8 μF; 45 kV मॉडेल: 1 nF ~ 5 μF.

प्रश्न: उपकरणे निर्यात चाचणी रेकॉर्ड करू शकतात?

उ: होय. चाचणी नोंदी आंतरिकरित्या संग्रहित केल्या जातात आणि USB 2.0 द्वारे निर्यात करता येतात. औपचारिक चाचणी अहवाल तयार करण्यासाठी एक्सपोर्ट केलेल्या फाइल्स समर्पित सॉफ्टवेअरसह उघडल्या जाऊ शकतात.

प्रश्न: हे म्यान फॉल्ट पिनपॉइंटिंगला समर्थन देते?

उ: होय, चाचणी मशीन म्यान तपासणी आणि जास्तीत जास्त 10 केव्ही आउटपुटसह फॉल्ट शोधण्यास समर्थन देते.

प्रश्न: ऑपरेशन दरम्यान मुख्य सुरक्षा नोट्स?

A:केवळ प्रशिक्षित व्यावसायिकच युनिट चालवू शकतात. वायरिंग करण्यापूर्वी चाचणी केबल पॉवर-ऑफ, ग्राउंड केलेली आणि पूर्णपणे वेगळी असणे आवश्यक आहे. उच्च-व्होल्टेज चाचणीसाठी साइटवर पर्यवेक्षण आवश्यक आहे आणि आपत्कालीन थांबा आणि उच्च-व्होल्टेज लॉक योग्यरित्या वापरला जावा.

वेशाइन फायदे

वेशाइन इलेक्ट्रिक पॉवर ग्रिड ऑपरेटर, केबल मेंटेनन्स टीम्स, इंजिनिअरिंग कॉन्ट्रॅक्टर्स, टेस्टिंग लॅब आणि सर्व प्रकारच्या औद्योगिक वापरकर्त्यांसाठी व्यावसायिक इलेक्ट्रिकल टेस्टिंग इन्स्ट्रुमेंट्स पुरवते. VLF आणि टॅन डेल्टा केबल निदानासाठी, आम्ही सोपे फील्ड ऑपरेशन, स्थिर उच्च-व्होल्टेज आउटपुट, अचूक नुकसान मोजमाप, संपूर्ण डेटा स्टोरेज आणि अहवाल समर्थन कार्यांवर लक्ष केंद्रित करतो. आम्ही मॉडेल निवड मार्गदर्शन, केबल चाचणी योजना जुळणी, सुरक्षा ऑपरेशन प्रशिक्षण आणि सानुकूलित चाचणी उपायांसह वन-स्टॉप सेवा प्रदान करतो. मुबलक अभियांत्रिकी अनुभव, कठोर गुणवत्ता नियंत्रण, संपूर्ण तांत्रिक सहाय्य, परिपक्व चाचणी उपाय आणि जागतिक विक्रीनंतरची सेवा, आम्ही क्लायंटला स्पष्ट, शोधता येण्याजोग्या चाचणी डेटासह केबल तपासणी आणि इन्सुलेशन निदानाचा सामना करण्यास मदत करतो. तुम्हाला विश्वसनीय ऑल-इन-वन केबल डायग्नोस्टिक उपकरणांची आवश्यकता असल्यास, आमची VLF टॅन डेल्टा चाचणी प्रणाली तुमच्या ऑन-साइट चाचणी मागण्या पूर्ण करू शकते.
