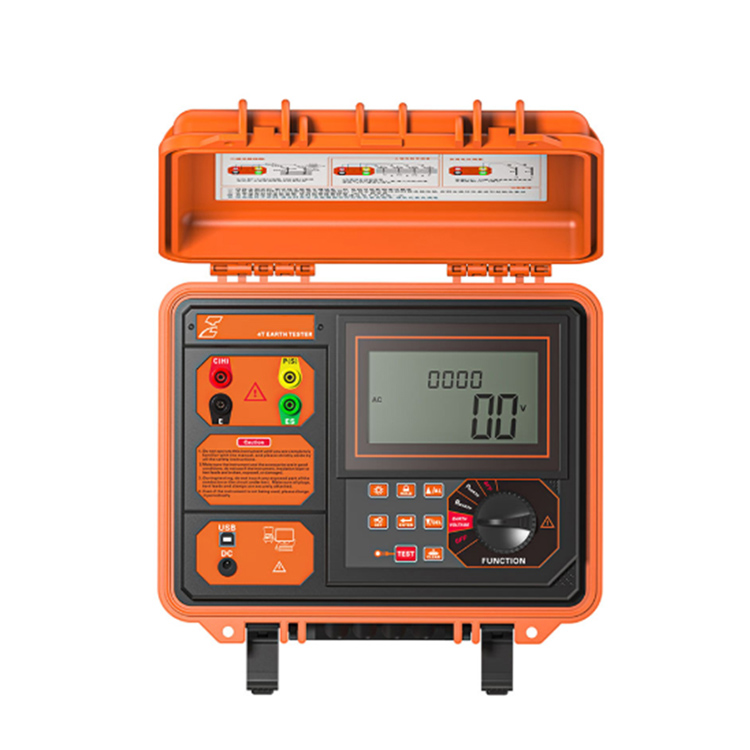

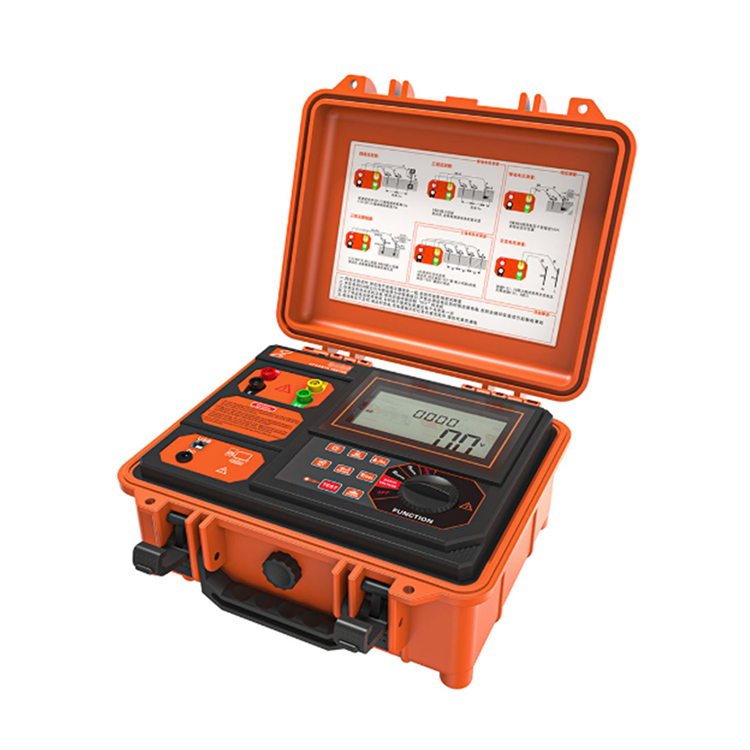

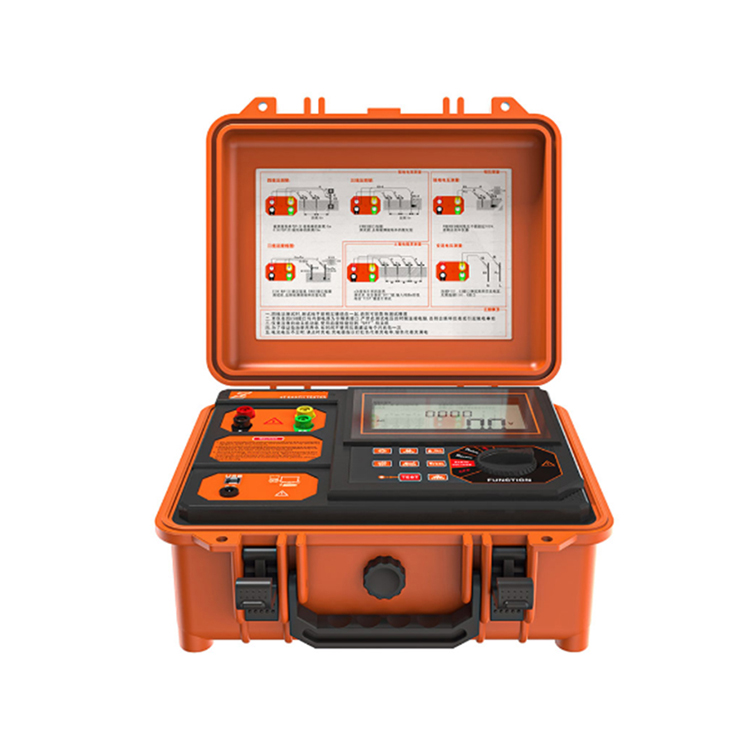

VS-3001 डिजिटल अर्थ रेझिस्टन्स टेस्टर

VS-3001 ग्राउंडिंग रेझिस्टन्स आणि सॉइल रेझिस्टिव्हिटी टेस्टर हे नवीन लाइटनिंग प्रोटेक्शन ग्राउंडिंग रेझिस्टन्स टेस्टिंग स्टँडर्डच्या संयोजनात ग्राउंडिंग रेझिस्टन्स, सॉइल रेझिस्टिव्हिटी, ग्राउंडिंग व्होल्टेज आणि AC व्होल्टेजच्या ऑन-साइट मोजमापासाठी खास डिझाइन केलेले आणि तयार केले आहे. चाचणी प्रवाह 20mA पर्यंत आहे. डिजिटल आणि मायक्रो-प्रोसेसिंग तंत्रज्ञान, अचूक 4-वायर पद्धत, ग्राउंडिंग प्रतिरोध मोजण्यासाठी 3-वायर पद्धत आणि साधी 2-वायर पद्धत, FFT (फास्ट फूरियर ट्रान्सफॉर्म) तंत्रज्ञान, AFC (स्वयंचलित वारंवारता नियंत्रण) तंत्रज्ञान आयात करणे, स्वयंचलितपणे हस्तक्षेप ओळखणे आणि मोजमाप वारंवारता निवडणे, हस्तक्षेप कमी करणे आणि अधिक अचूक ग्राउंड मूल्य प्रदान करणे. यात अनन्य हस्तक्षेप-विरोधी क्षमता आणि पर्यावरणीय अनुकूलता आहे, आणि उच्च परिशुद्धता, उच्च स्थिरता आणि दीर्घकालीन मापनाची उच्च विश्वासार्हता सुनिश्चित करून वारंवार चाचण्यांमध्ये चांगली सातत्य आहे. हे ग्राउंडिंग प्रतिरोधकता, माती प्रतिरोधकता, ग्राउंडिंग व्होल्टेज आणि इलेक्ट्रिक पॉवरचे एसी व्होल्टेज, दूरसंचार, हवामानशास्त्र, तेल क्षेत्र, बांधकाम, वीज संरक्षण आणि औद्योगिक विद्युत उपकरणे मोजण्यासाठी मोठ्या प्रमाणावर वापरले जाते.

VS-3001 ग्राउंडिंग रेझिस्टन्स आणि माती प्रतिरोधक परीक्षक, ज्याला अचूक ग्राउंडिंग रेझिस्टन्स टेस्टर, फोर-वायर ग्राउंडिंग रेझिस्टन्स टेस्टर, टू-थ्री-फोर-वायर ग्राउंडिंग रेझिस्टन्स टेस्टर, सॉइल रेझिस्टिव्हिटी टेस्टर, यात होस्ट, डेटा सॉफ्टवेअर, टेस्ट लाइन, द ऑक्झिलरी ग्राउंडिंग टूल्स, डिझाईन ग्राउंड लाईन्स, डिझाईन टाईप डिझाईन इ. यजमान, कच्चा माल म्हणून पॉलीप्रॉपिलीन प्लास्टिक वापरणे, एक-वेळच्या इंजेक्शन मोल्डिंगसाठी नवीन संमिश्र फिलर जोडणे, कमी घनता, ताकद, कडकपणा, कडकपणा, पोशाख प्रतिरोध, उष्णता प्रतिरोधकता, इन्सुलेशन कार्यप्रदर्शन अधिक श्रेष्ठ आहे, त्याचे बॉक्स बॉडी सुमारे 200kg दाब सहन करू शकते, उच्च चाचणी आणि उच्च स्थैर्य सुनिश्चित करते. होस्टचा मोठा LCD डिस्प्ले, बॅकलाइट आणि बार आलेख संकेतासह, एका दृष्टीक्षेपात स्पष्ट आहे. त्याच वेळी, ते डेटाचे 300 संच संचयित करू शकते आणि ऐतिहासिक डेटा वाचणे, पाहणे, जतन करणे, अहवाल देणे आणि मुद्रण करणे ही कार्ये डेटा सॉफ्टवेअरद्वारे साकार केली जाऊ शकतात.

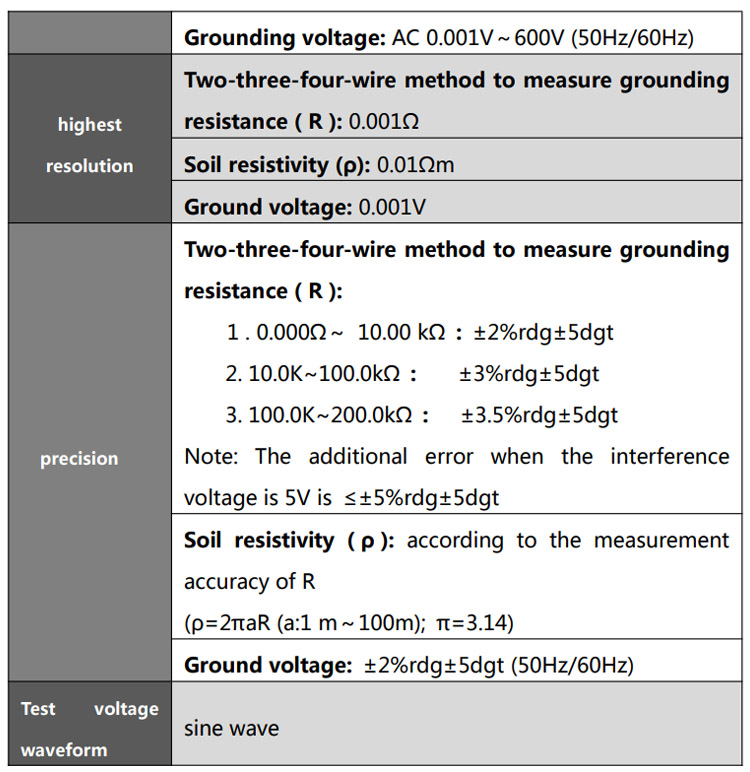

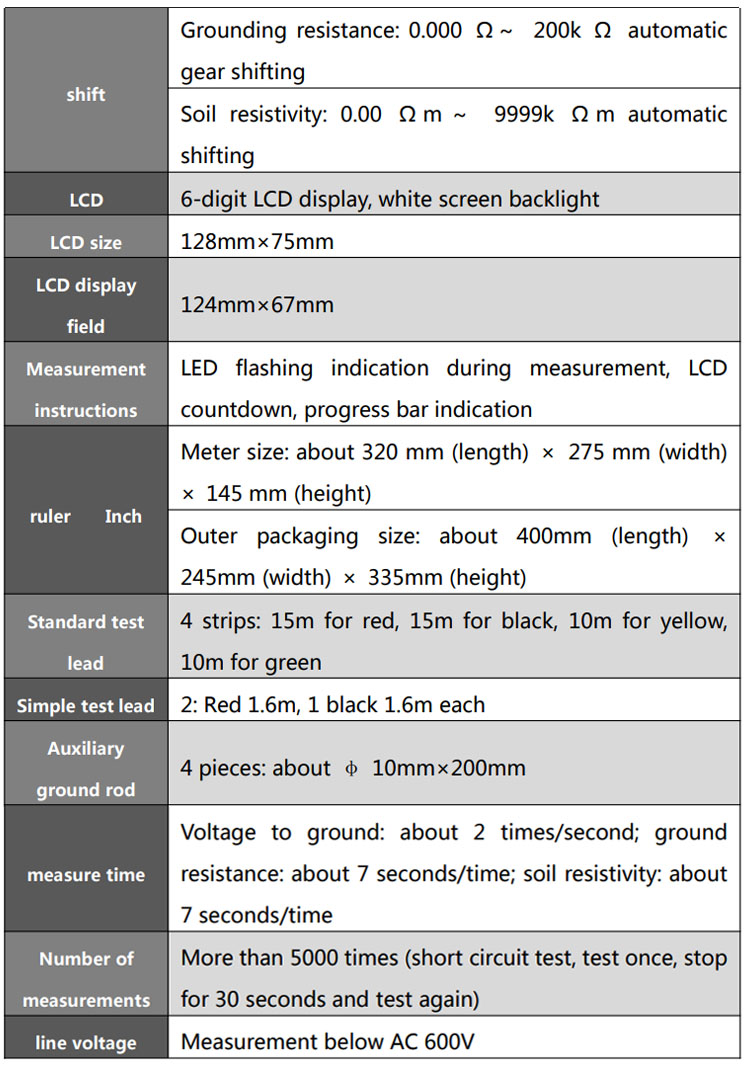

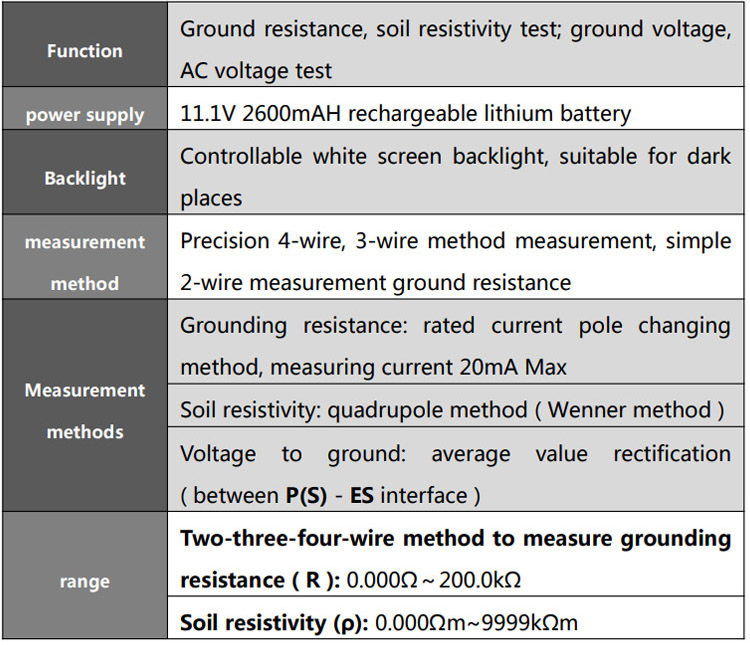

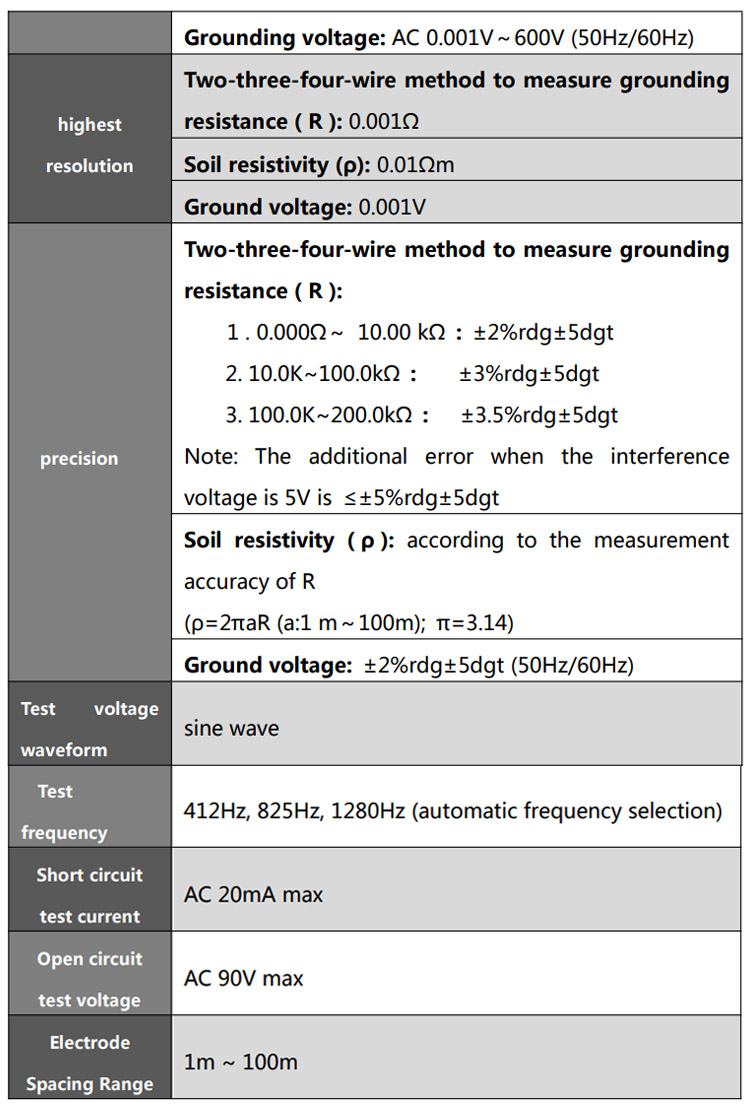

तांत्रिक तपशील

प्रमुख वैशिष्ट्ये

उच्च अचूकता आणि विरोधी हस्तक्षेपः: स्वयंचलित वारंवारता निवड (412Hz/825Hz/1280Hz) हस्तक्षेप कमी करण्यात मदत करते. 0.000Ω–10.00kΩ श्रेणीसाठी ग्राउंड रेझिस्टन्स मापनातील अचूकता ±2%rdg±5dgt पर्यंत पोहोचू शकते.

मजबूत आणि पोर्टेबल डिझाइन’: 200 किलो दाब सहन करण्यासाठी रेट केलेल्या औद्योगिक-श्रेणीच्या बेस स्टेशन टूलबॉक्समध्ये येते. हे हलके (बेस स्टेशन 2.7 किलो) आणि शेताच्या वापरासाठी योग्य आहे.

विस्तृत मापन श्रेणी–: ग्राउंड रेझिस्टन्स: 0.000Ω–200 kΩ; मातीची प्रतिरोधकता: 0.00 Ω·m–9999 kΩ·m; ग्राउंडिंग/AC व्होल्टेज: 0.001–600.0 V.

वापरकर्ता-अनुकूल ऑपरेशनः बॅकलाइट, चाचणी प्रगती बार, काउंटडाउन इंडिकेटर आणि अंतर्ज्ञानी फंक्शन डायल/बटन्ससह मोठा LCD. हे आपोआप हस्तक्षेप (NOISE चेतावणी >5V) आणि ओव्हरलोड स्थिती (OL प्रदर्शन) शोधू शकते.

डेटा व्यवस्थापनः 300 पर्यंत डेटाचे संच साठवते. डेटा ठेवला जाऊ शकतो, त्याचे पुनरावलोकन केले जाऊ शकते, डिव्हाइसवर हटविले जाऊ शकते आणि रिपोर्टिंग आणि प्रिंटिंगसाठी प्रदान केलेले सॉफ्टवेअर वापरून RS232/USB द्वारे PC मध्ये हस्तांतरित केले जाऊ शकते.

सुरक्षितता अनुपालनः IEC61010-1 (CAT III 300V, CAT IV 150V), ओव्हरलोड संरक्षणासह आणि अलगाव, व्होल्टेज मर्यादा (600V पेक्षा जास्त नाही) आणि योग्य ऑपरेशन संबंधी स्पष्ट सुरक्षा चेतावणींसह.

अर्ज

VS-3001 मोठ्या प्रमाणावर उद्योगांमध्ये वापरले जाते ज्यांना विश्वसनीय ग्राउंडिंग सिस्टम चाचणी आणि माती विश्लेषण आवश्यक आहे, यासह:

इलेक्ट्रिकल अभियांत्रिकी – चाचणी

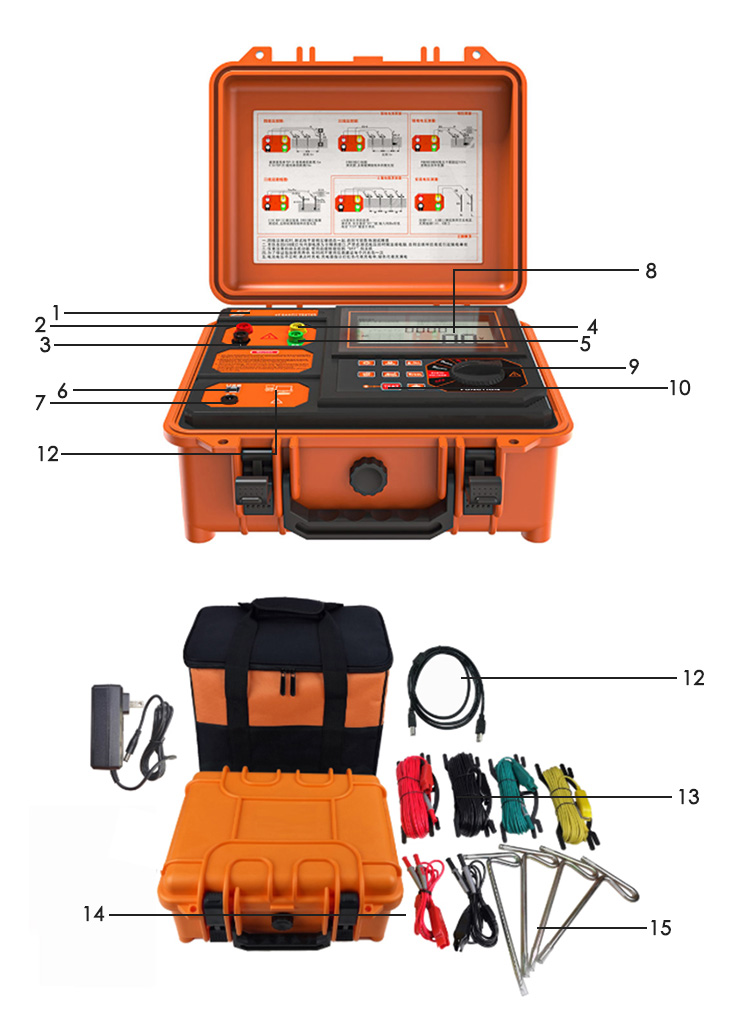

रचना

1: उत्पादन मॉडेल प्लेसमेंट

2: C(H) इंटरफेस: वर्तमान पोल

3: ई इंटरफेस: ग्राउंड पोल

4: P(S) इंटरफेस: व्होल्टेज पोल

5: ES इंटरफेस

6: USB इंटरफेस

7: चार्जिंग पोर्ट

8: एलसीडी

9: फंक्शन गियर बटण

10: प्रमुख क्षेत्र

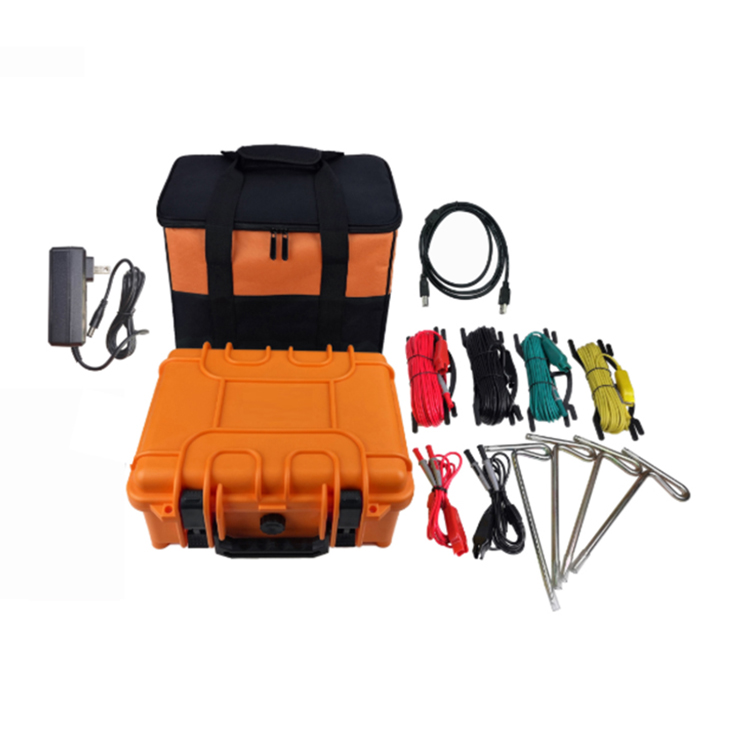

11: USB डेटा केबल

12: S480 मीटर

13: 4 मानक चाचणी ओळी

14:2 साध्या चाचणी ओळी

15: सहायक ग्राउंड रॉड

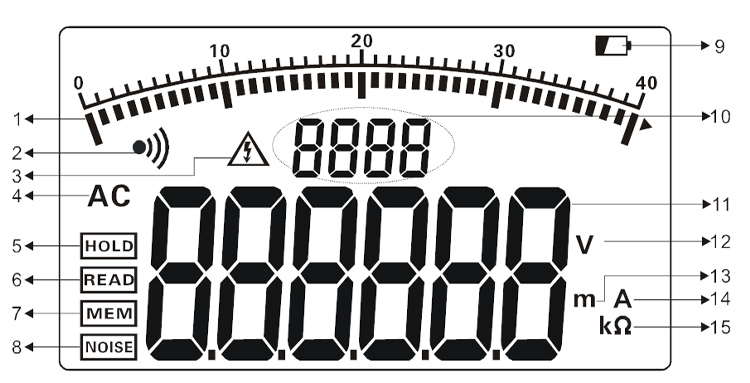

1. चाचणी प्रगती बार आलेख (प्रदर्शन चाचणी प्रगती, डायनॅमिक प्रदर्शन)

2. अलार्म इंडिकेटर (जेव्हा अलार्म फंक्शन सक्रिय केले जाते तेव्हा प्रदर्शित होते आणि जेव्हा अलार्मची मर्यादा ओलांडली जाते तेव्हा फ्लॅशिंग होते)

3. ओव्हरव्होल्टेज संकेत (चाचणी केलेले व्होल्टेज 30V पेक्षा जास्त असताना प्रदर्शित केले जाते, सुरक्षिततेकडे लक्ष देण्याची आठवण करून देते)

4. संप्रेषण सूचना

5. डेटा होल्ड इंडिकेशन (जेव्हा डेटा ठेवण्यासाठी HOLD की दाबली जाते तेव्हा प्रदर्शित होते)

6. डेटा पुनरावलोकन सूचना (डेटा पुनरावलोकन प्रविष्ट करण्यासाठी 3 सेकंद होल्ड बटण दाबल्यावर प्रदर्शित होते)

7. डेटा स्टोरेज इंडिकेशन (होल्ड की दाबून डेटा ठेवताना डेटा संचयित केल्यावर प्रदर्शित होतो)

8. हस्तक्षेप सिग्नल इंडिकेशन (जेव्हा हस्तक्षेप व्होल्टेज 5V पेक्षा जास्त असेल तेव्हा प्रदर्शित)

9. कमी बॅटरी सूचक

10. संचयित डेटा गटांच्या संख्येचे संकेत

11. चाचणी डेटा

12. व्होल्टेज युनिट चिन्ह

13. लांबी एकक चिन्ह

14. वर्तमान युनिट चिन्ह

15. प्रतिकार युनिट चिन्ह

गैरवापरामुळे होणाऱ्या इतर नुकसानासाठी कंपनी जबाबदार नाही.

या वापरकर्ता मॅन्युअलमधील सामग्री विशेष हेतूसाठी उत्पादन वापरण्याचे कारण म्हणून वापरली जाऊ नये.
