ट्रान्सफॉर्मरची वळण प्रतिरोध चाचणी

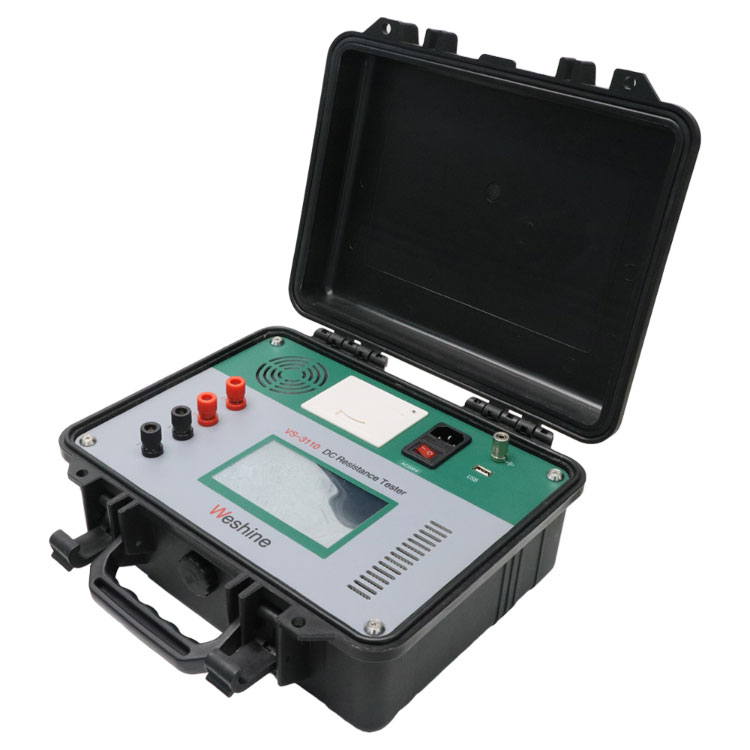

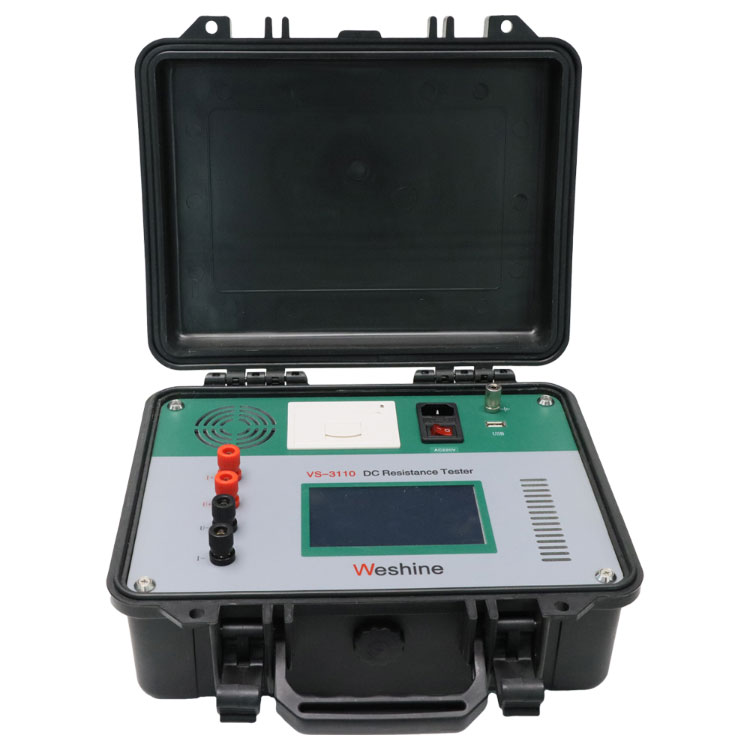

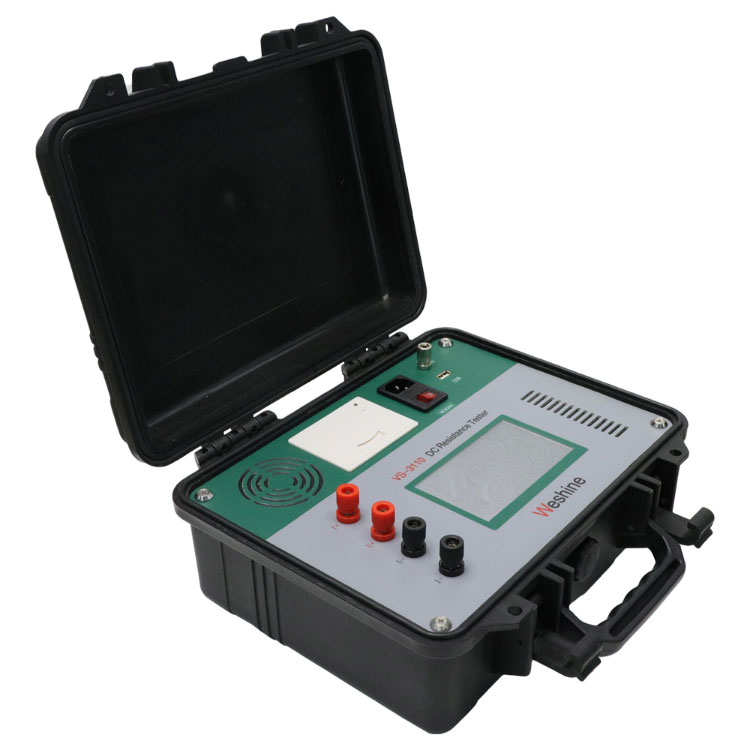

वेशाइन, चीनमधील एक व्यावसायिक उत्पादक, VS-3110 ट्रान्सफॉर्मर विंडिंग रेझिस्टन्स टेस्टर प्रदान करते हे अचूक ट्रान्सफॉर्मर वाइंडिंग प्रतिरोध चाचणीसाठी डिझाइन केलेले एक व्यावसायिक विद्युत चाचणी साधन आहे. ट्रान्सफॉर्मर डीसी रेझिस्टन्स टेस्टर किंवा ट्रान्सफॉर्मर ओहममीटर म्हणूनही ओळखले जाते, हे इन्स्ट्रुमेंट विविध चुंबकीय विंडिंग्स आणि कमी-प्रतिरोधक विद्युत कनेक्शनचे प्रतिकार मोजण्यासाठी विकसित केले आहे.

ट्रान्सफॉर्मर विंडिंग रेझिस्टन्स टेस्ट ही एक महत्त्वाची निदान पद्धत आहे जी ट्रान्सफॉर्मर विंडिंगची विद्युत स्थिती तपासण्यासाठी, अंतर्गत कनेक्शन तपासण्यासाठी आणि टॅप चेंजर्सच्या अखंडतेचे मूल्यांकन करण्यासाठी वापरली जाते. DC प्रतिकार मूल्ये अचूकपणे मोजून, अभियंते ट्रान्सफॉर्मर उत्पादन, स्थापना, चालू करणे आणि देखभाल दरम्यान विंडिंग कनेक्शन आणि कंडक्टर परिस्थितीशी संबंधित संभाव्य समस्या ओळखू शकतात.

ट्रान्सफॉर्मर वळण प्रतिरोध चाचणी महत्वाचे का आहे?

ट्रान्सफॉर्मर वाइंडिंग रेझिस्टन्स टेस्टिंग ही सर्वात महत्वाची नियमित विद्युत चाचण्यांपैकी एक आहे जी वळणाची अखंडता सत्यापित करण्यासाठी, लूज कनेक्शन शोधण्यासाठी, टॅप चेंजरमधील दोष ओळखण्यासाठी आणि कंडक्टरच्या स्थितीचे मूल्यांकन करण्यासाठी वापरली जाते.

टप्प्याटप्प्याने आणि ऐतिहासिक देखभाल नोंदींमधील प्रतिकार मूल्यांची तुलना करून, अभियंते ट्रान्सफॉर्मर बिघाड होण्याआधी असामान्यता ओळखू शकतात.

आढळलेल्या विशिष्ट समस्यांमध्ये हे समाविष्ट आहे:

सैल वळण कनेक्शन

खराब झालेले टॅप चेंजर्स

खराब brazed सांधे

लहान वळण वळणे

वृद्ध कंडक्टर

उच्च संपर्क प्रतिकार

प्रमुख वैशिष्ट्ये

1. अचूक ट्रान्सफॉर्मर विंडिंग प्रतिरोध मापन

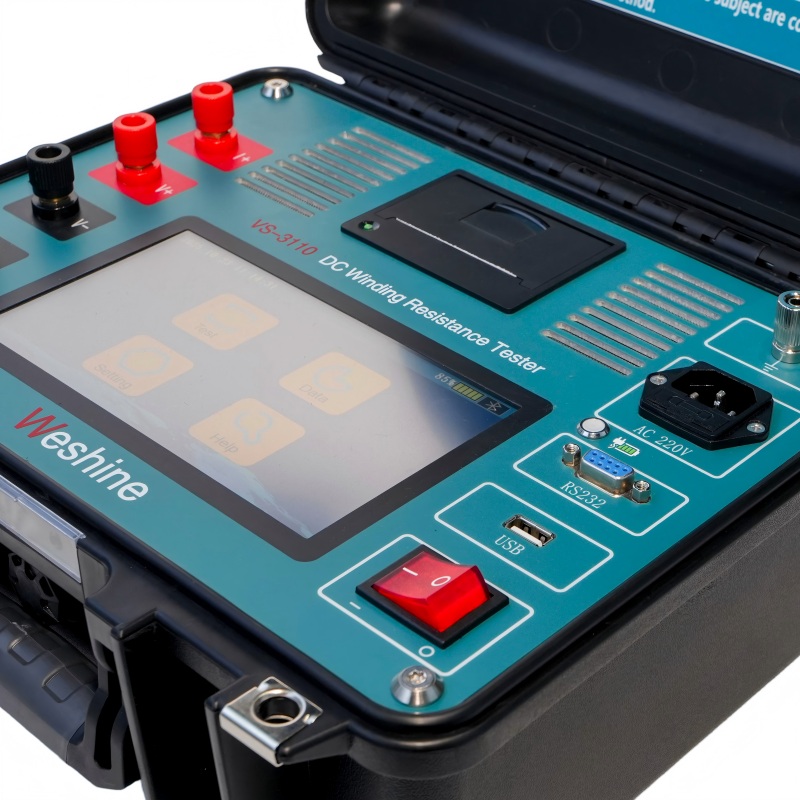

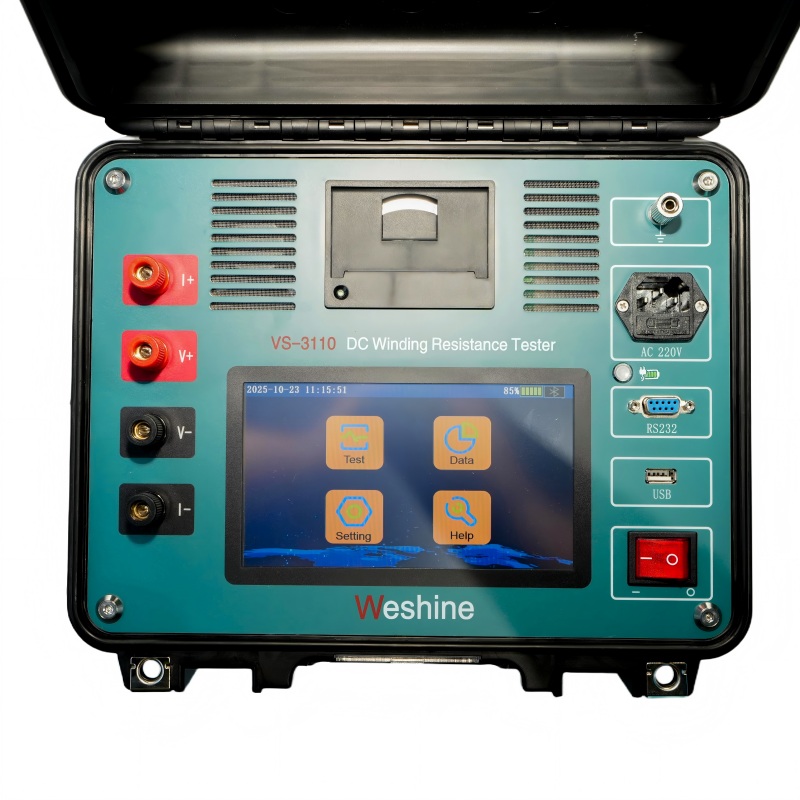

VS-3110 विशेषत: ट्रान्सफॉर्मर विंडिंग्सच्या अचूक DC प्रतिकार मापनासाठी डिझाइन केलेले आहे. 200 μΩ ते 50 kΩ च्या चाचणी श्रेणीसह आणि ±0.2% च्या मापन अचूकतेसह, ते ट्रान्सफॉर्मर तपासणी आणि देखभालसाठी विश्वसनीय प्रतिकार डेटा प्रदान करते.

2. 10 A चाचणी वर्तमान आउटपुट

इन्स्ट्रुमेंट 10 A चे जास्तीत जास्त आउटपुट करंट प्रदान करते, ज्यामुळे ट्रान्सफॉर्मर विंडिंग ऍप्लिकेशन्ससाठी स्थिर प्रतिकार मापन सक्षम होते.

योग्य चाचणी प्रवाह अचूक प्रतिकार मूल्ये मिळविण्यात मदत करते आणि विविध प्रकारच्या विद्युत विंडिंगसाठी कार्यक्षम चाचणी प्रक्रियेस समर्थन देते.

3. दुहेरी संभाव्य इनपुट मापन

दुहेरी संभाव्य इनपुट फंक्शन टेस्टरला मोजण्यासाठी अनुमती देते:

दोन प्राथमिक windings

दोन दुय्यम windings

एक प्राथमिक वळण आणि एक दुय्यम वळण

हे डिझाइन एकाचवेळी मोजमाप कार्ये सक्षम करून चाचणी कार्यक्षमता सुधारते.

4. दुहेरी वाचन आणि दुहेरी इंजेक्शन कार्य

ड्युअल रीडिंग आणि ड्युअल इंजेक्शन फंक्शन अभियंत्यांसाठी एक व्यावहारिक चाचणी पद्धत प्रदान करते ज्यांना वळण प्रतिरोध मोजमाप कार्यक्षमतेने पूर्ण करणे आवश्यक आहे.

हे मोजमाप अचूकता राखून फील्ड चाचणी उत्पादकता सुधारण्यास मदत करते.

10 विंडिंग रेझिस्टन्ससाठी ट्रान्सफॉर्मर रेझिस्टन्स टेस्टर ट्रान्सफॉर्मरची चाचणी

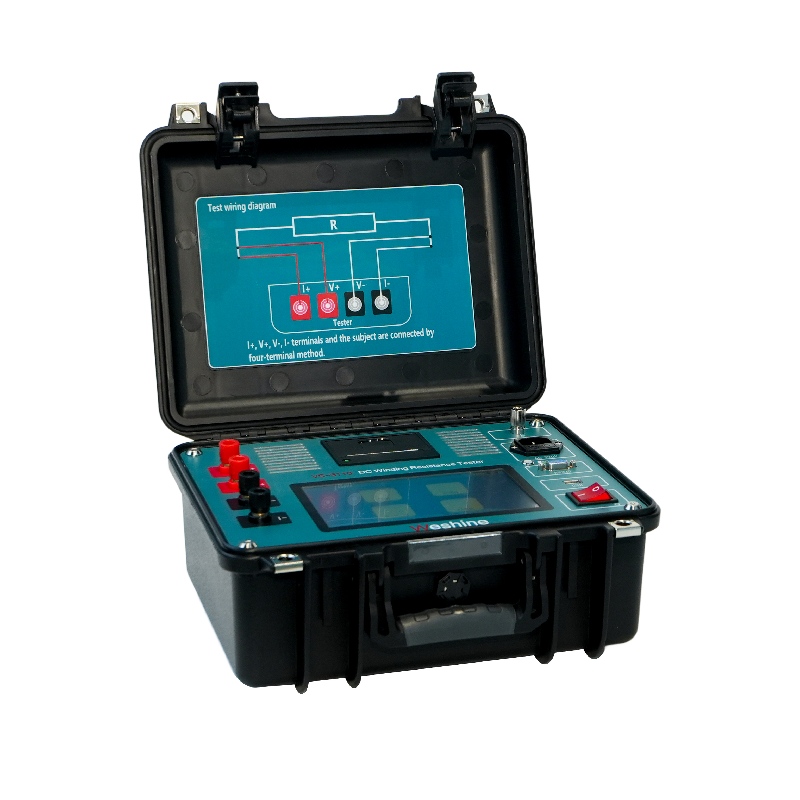

10 ए ट्रान्सफॉर्मर रेझिस्टन्स टेस्टर, ट्रान्सफॉर्मर डीसी रेझिस्टन्स टेस्टर किंवा ट्रान्सफॉर्मर ओहममीटर देखील म्हणतात, वळणासाठी बनवलेले ट्रान्सफॉर्मरची प्रतिरोधक चाचणी, एक लाइन-ऑपरेट, फील्ड-पोर्टेबल आहे विशेषतः सुरक्षितपणे आणि अचूकपणे मोजण्यासाठी डिझाइन केलेले साधन सर्व प्रकारच्या चुंबकीय विंडिंगचा प्रतिकार. हे ट्रान्सफॉर्मरची चाचणी घेते, फिरते मोटर विंडिंग, शंट अणुभट्ट्या आणि कनेक्शनचे कमी प्रतिरोधक माप, संपर्क, आणि नियंत्रण सर्किट.

दुहेरी संभाव्य इनपुट मोजू शकते दोन प्राथमिक विंडिंग्स, दोन दुय्यम विंडिंग्स किंवा एक प्राथमिक आणि एकाच वेळी एक दुय्यम वळण. हे दुहेरी वाचन आणि दुहेरी इंजेक्शन कार्य वेळेत चाचणी पूर्ण करण्याचा एक प्रभावी मार्ग आहे.

Weshine®ट्रान्सफॉर्मरची वळण प्रतिरोध चाचणीपॅरामीटर (विशिष्टता)

ठराविक अर्ज

Weshine® चा उद्देश  ट्रान्सफॉर्मरची वळण प्रतिरोध चाचणीआहे:

- ट्रान्सफॉर्मर विंडिंगची अखंडता तपासा

-टॅप चेंजरची अखंडता तपासा (जर कोणतेही)

- अंतर्गत कनेक्शन तपासा

-डीसीमुळे कंडक्टरच्या नुकसानाची गणना करा प्रतिकार (p=I²R)

प्रत्येक ट्रान्सफॉर्मरचे स्पेसिफिकेशन असेल प्रकार चाचणी, नियमित चाचणी, विशेष चाचणी आणि इतर चाचण्यांद्वारे निर्धारित केले जाऊ शकते.

निवडी

वेशीनला विशेषत: 8 वर्षांचा अनुभव आहे इलेक्ट्रिकल उपकरणांच्या संपूर्ण श्रेणीशी व्यवहार करण्यासाठी. सध्या वेशीनकडे आहे फॉर्ममध्ये दर्शविल्याप्रमाणे विविध ट्रान्सफॉर्मर रेझिस्टन्स टेस्टरचा शोध लावला:

पुरवठा साखळी समस्यांवर आधारित: कृपया सध्याच्या किंमतीसाठी तुमच्या पसंतीच्या अधिकृत वेशाइन वितरकाशी संपर्क साधा आणि आघाडी वेळा.

गुणवत्ता प्रमाणपत्रे

आम्ही नेहमी सर्व यश विश्वास आमची कंपनी आम्ही प्रदान करत असलेल्या उत्पादनांच्या गुणवत्तेशी थेट संबंधित आहे. वळण ट्रान्सफॉर्मरची प्रतिरोधक चाचणी निर्दिष्ट केलेल्या सर्वोच्च गुणवत्ता आवश्यकता पूर्ण करते ISO9001, ISO14000:14001 मार्गदर्शक तत्त्वे आणि आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीमध्ये.

शिपमेंट

Weshine च्या अधिक माहितीसाठी सर्व्हिस सोल्यूशन्स, कोट मिळविण्यासाठी आमच्या 24/7 ऑनलाइन विक्री प्रतिनिधीशी संपर्क साधा वेशीन कडून.
