ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी
  • ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी
  • ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी
  • ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी
  • ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी
  • ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी
  • ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी

ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी

Weshine® ने CE प्रमाणपत्रासह ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी तपासण्यासाठी टर्न रेशो टेस्टरचा शोध लावला, उच्च गुणवत्ता आणि अचूकता, शोध लावला आणि राष्ट्रीय मानकांनुसार उत्पादित केले, संपूर्ण इलेक्ट्रिक चाचणी समाधान उपलब्ध आहे. Weshine कडून ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी तपासण्यासाठी टर्न रेशो टेस्टरच्या अधिक तपशीलांसाठी आमच्याशी संपर्क साधा!

चौकशी पाठवा    पीडीएफ डाउनलोड

उत्पादन वर्णन


वेशीन



ट्रान्सफॉर्मरचे ट्रान्सफॉर्मेशन रेशो हे प्राथमिक वळणाच्या वळणांच्या संख्येइतके असते आणि दुय्यम वळणाच्या वळणांच्या संख्येने भागले जाते. ट्रान्सफॉर्मर रेशो ट्रान्सफॉर्मरची इच्छित कामगिरी आणि दुय्यम विंडिंगला आवश्यक संबंधित व्होल्टेज प्रदान करते.



जर दुय्यम व्होल्टेज प्राथमिक व्होल्टेजपेक्षा कमी असणे आवश्यक असेल - एक स्टेप-डाउन ट्रान्सफॉर्मर - दुय्यम विंडिंगमध्ये प्राथमिकपेक्षा कमी वळणे आणि स्टेप-अप ट्रान्सफॉर्मरसाठी उलट; जेव्हा ट्रान्सफॉर्मरचे गुणोत्तर व्होल्टेज कमी करते, तेव्हा ते विद्युत् प्रवाह वाढवते आणि त्याउलट, त्यामुळे, आदर्श ट्रान्सफॉर्मरचे व्होल्टेज आणि वर्तमान गुणोत्तर थेट परिवर्तन गुणोत्तराशी संबंधित असते.



दुर्दैवाने ट्रान्सफॉर्मर परिपूर्ण नसतात, वास्तविक ट्रान्सफॉर्मरमध्ये व्होल्टेज किंवा वर्तमान गुणोत्तर ट्रान्सफॉर्मरच्या लोह कोर (हिस्टेरेसिस आणि एडी करंट लॉस) आणि तांबे सारख्या विविध विद्युत नुकसानांमुळे ट्रान्सफॉर्मरच्या भौतिक गुणोत्तरांशी जुळत नाहीत. नुकसान (प्राथमिक आणि दुय्यम विंडिंग्सच्या प्रतिकारामुळे); म्हणून, उत्पादक पूर्ण लोडवर जास्तीत जास्त कार्यक्षमतेसाठी हे नुकसान कमी करण्यासाठी ट्रान्सफॉर्मर डिझाइन करण्याचा प्रयत्न करतात, 95% पेक्षा जास्त पॉवर रूपांतरण, अशा प्रकारे ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर/वळण प्रमाणापेक्षा 5% पेक्षा जास्त फरक प्रदान करू शकत नाही.



वेशाइनने मापनासाठी ट्रान्सफॉर्मर टर्न रेशो टेस्ट किंवा टीटीआर चाचणीचा शोध लावलाट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीआणि ट्रान्सफॉर्मरमध्ये प्राथमिक वळण आणि दुय्यम वळणांचे योग्य गुणोत्तर असल्याची पुष्टी करते. ही चाचणी योग्यरित्या वापरल्याने टॅप चेंजरची कार्यक्षमता, लहान वळणे, उघडे विंडिंग, चुकीचे वळण कनेक्शन आणि ट्रान्सफॉर्मरमधील इतर दोष ओळखण्यात मदत होऊ शकते. Weshine च्या TTR परीक्षकांची श्रेणी काही ट्रान्सफॉर्मर चाचणी करत असलेल्या कठोर परिस्थितींना तोंड देण्यासाठी मजबूत आहे. श्रेणीमध्ये चाचणी सुलभ करण्यासाठी आणि वेग वाढविण्यासाठी विविध वैशिष्ट्ये तसेच 3 फेज TTR परीक्षक आणि PT आणि CT TTR परीक्षकांचा समावेश आहे.

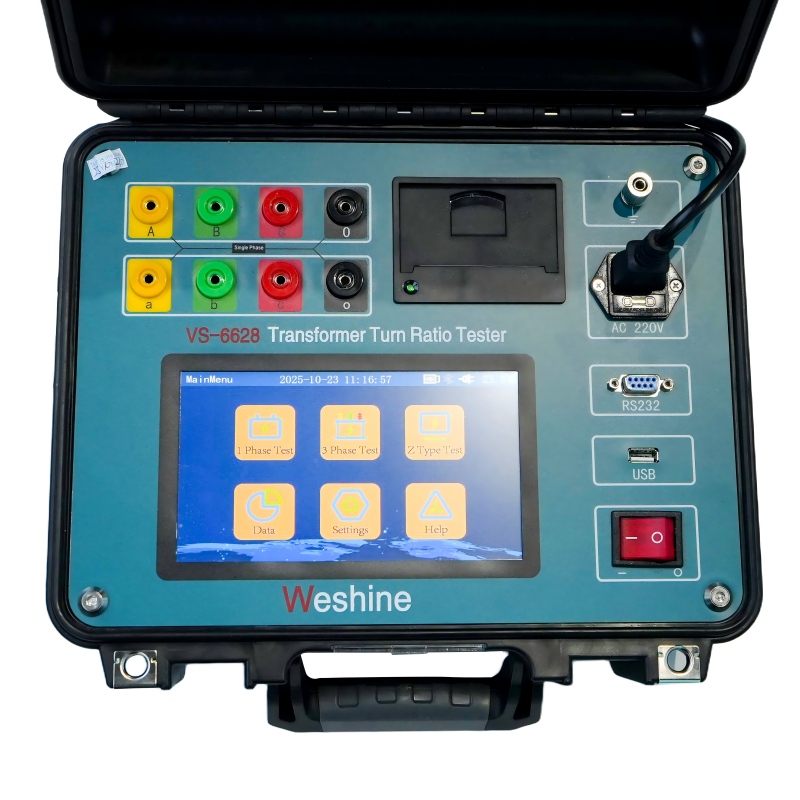

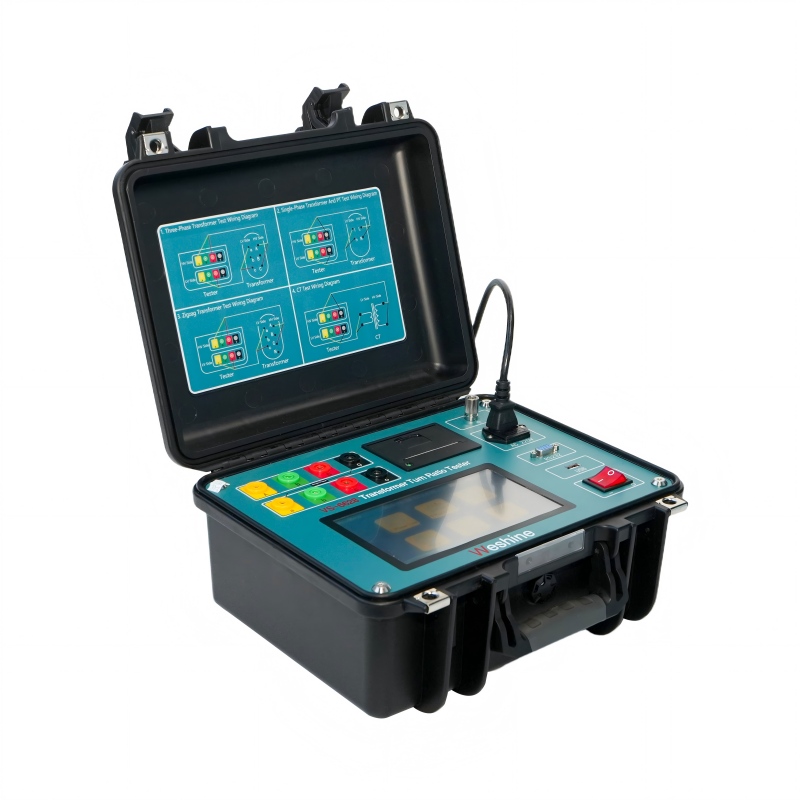

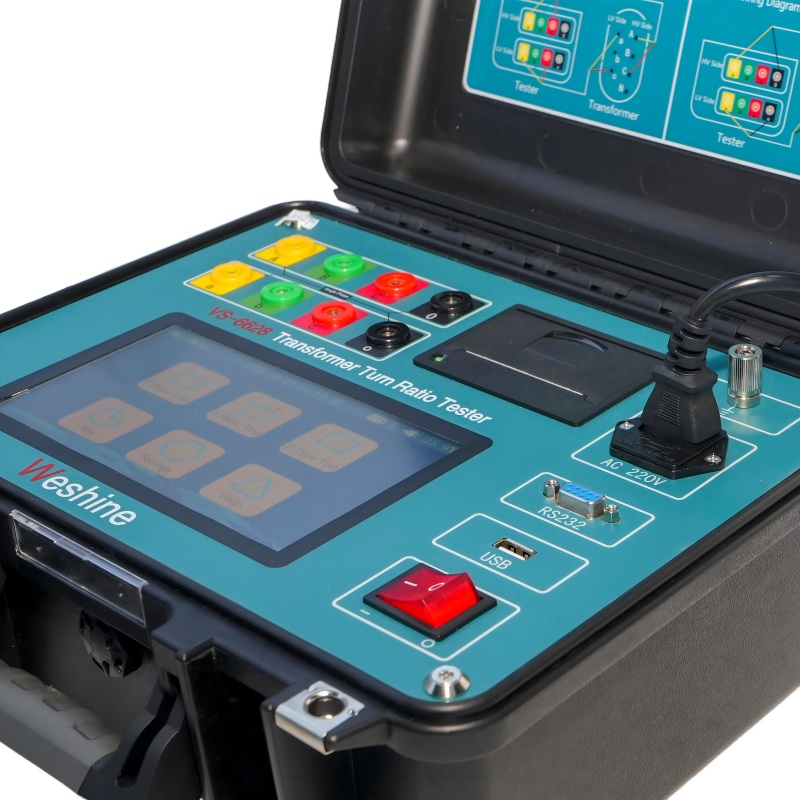

थ्री-फेज ट्रान्सफॉर्मर टर्न रेशो टेस्ट सेटची VS-6628 सिरीज सबस्टेशन किंवा मॅन्युफॅक्चरिंग वातावरणात पॉवर, इन्स्ट्रुमेंट आणि डिस्ट्रिब्युशन ट्रान्सफॉर्मरचे टर्न रेशो मोजण्यासाठी डिझाइन केलेले आहे. खडबडीत आणि मजबूत डिझाइन या उपकरणांना विविध कठोर वातावरणात वापरण्यासाठी योग्य बनवते. आमचे लीड्स विशेषतः थंड हवामानात आवश्यक लवचिकता प्रदान करण्यासाठी डिझाइन केलेले आहेत.



परंतु ट्रान्सफॉर्मरवर विद्युत आणि यांत्रिक अशा दोन्ही प्रकारच्या तणाव आणि बदलांना सामोरे जावे लागत असल्याने, ट्रान्सफॉर्मर सेवा सुरू करण्यापूर्वी आणि विविध देखभाल वेळापत्रकांदरम्यान ट्रान्सफॉर्मरचे योग्य वळण गुणोत्तर तपासणे आवश्यक आहे, येथे ट्रान्सफॉर्मर टर्न रेशो टेस्टर आहे. म्हणून, विविध ट्रान्सफॉर्मर टर्न रेशो टेस्ट किट्स (टीटीआर डिव्हाइसेस) वापरून मोजल्या गेलेल्या वळण गुणोत्तरांमध्ये सामान्यत: ट्रान्सफॉर्मरमध्ये उपस्थित तोटा समाविष्ट असतो, परिणामी वळण गुणोत्तर जे वळणांच्या भौतिक संख्येपेक्षा भिन्न असतात, परंतु उत्पादक आणि वापरकर्त्यांकडून अपेक्षित वास्तविक व्होल्टेज गुणोत्तर दर्शवतात, किंवा खऱ्या ट्रान्सफॉर्मर पॉवर ट्रान्सफॉर्मरचे गुणोत्तर.



वेशीन



उत्पादनाची माहिती

उत्पादनाचे नांव

ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी चाचणीसाठी प्रमाण परीक्षक वळते

नमूना क्रमांक

VS-6628

चाचणी श्रेणी

0.9 ~ 10000

अचूकता

०.२%

प्रमाणपत्रे

सीई; ईएमसी; एलव्हीडी; आयएसओ;

ठराविक अर्ज

चाचणी वळण गुणोत्तर, फेज विस्थापन आणि ध्रुवीयता.

ओळखण्यात मदत




परिमाणे

345 x 295 x 175 मिमी

वजन

5 किलो



निवडी


वेशीनला विशेषत: इलेक्ट्रिकल इक्विपमेंटच्या संपूर्ण श्रेणीशी व्यवहार करण्यासाठी 8 वर्षांचा अनुभव आहे. सध्या वेशीने चाचणीसाठी विविध टर्न रेशो टेस्टरचा शोध लावला आहेट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीफॉर्म म्हणून दर्शविल्याप्रमाणे:



चाचणीसाठी टर्न्स रेशो टेस्टरसाठी माहिती ऑर्डर करणेट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणी

मांजर. नाही.

चाचणी श्रेणी

अचूकता

ठराव

परिमाण
(मिमी)

वजन
(किलो)

VS-6628

0.9 ते 10000

०.२%

0.0001 मि

३४५ x २९५ x १७५

5

VS-6629

0.9 ते 10000

०.१% (०.९ ते ५००)
0.2% (500 ते 3000)

0.3% (3000 ते 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 आणि त्याहून अधिकï¼1ï¼

३२५ x २२५ x १२५

3.8

VS-6630

0.9 ते 10000

0.1% (0.9 ते 2000)

0.3% (2000 ते 10000)

0.0001 मि

360 x 280 x 160

6

VS-6628T

0.8 ते 10000

०.१% (०.८ ते ३०००)
0.2% (3000 ते 10000)

0.0001 मि

320 x 240 x 130

3

VS-6628A

0.9 ते 10000

०.१% (०.९ ते ५००)
0.2% (500 ते 3000)

0.3% (3000 ते 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 आणि त्याहून अधिकï¼1ï¼

२४६ x १५६ x ६२

1.7

पुरवठा साखळी समस्यांवर आधारित: कृपया सध्याच्या किंमती आणि आघाडीच्या वेळेसाठी तुमच्या पसंतीच्या अधिकृत वेशाइन वितरकाशी संपर्क साधा.



गुणवत्ता प्रमाणपत्रे


आमचा नेहमीच विश्वास आहे की आमच्या कंपनीचे सर्व यश आम्ही प्रदान करत असलेल्या उत्पादनांच्या गुणवत्तेशी थेट संबंधित आहे. चाचणीसाठी गुणोत्तर परीक्षक वळतेट्रान्सफॉर्मर व्होल्टेज गुणोत्तर चाचणीISO9001, ISO14000:14001 मार्गदर्शक तत्त्वे आणि आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीमध्ये निर्दिष्ट केलेल्या सर्वोच्च गुणवत्ता आवश्यकता पूर्ण करा.
