वळण गुणोत्तर चाचणी

Weshine® ने CE प्रमाणपत्र, उच्च गुणवत्ता आणि अचूकतेसह वळण प्रमाण चाचणीसाठी टर्न रेशो टेस्टरचा शोध लावला, शोध लावला आणि राष्ट्रीय मानकांनुसार उत्पादन केले, संपूर्ण इलेक्ट्रिक चाचणी उपाय उपलब्ध आहे. वेशाइनकडून टर्न रेशो टेस्टरसाठी टर्न रेशो टेस्टरच्या अधिक तपशीलांसाठी आमच्याशी संपर्क साधा!

चौकशी पाठवा    PDF डाउनलोड करा

उत्पादन वर्णन


वेशीन





ट्रान्सफॉर्मरचे ट्रान्सफॉर्मेशन रेशो हे प्राथमिक वळणाच्या वळणांच्या संख्येइतके असते आणि दुय्यम वळणाच्या वळणांच्या संख्येने भागले जाते. ट्रान्सफॉर्मर रेशो ट्रान्सफॉर्मरची इच्छित कामगिरी आणि दुय्यम विंडिंगला आवश्यक संबंधित व्होल्टेज प्रदान करते.



जर दुय्यम व्होल्टेज प्राथमिक व्होल्टेजपेक्षा कमी असणे आवश्यक असेल - एक स्टेप-डाउन ट्रान्सफॉर्मर - दुय्यम विंडिंगमध्ये प्राथमिकपेक्षा कमी वळणे आणि स्टेप-अप ट्रान्सफॉर्मरसाठी उलट; जेव्हा ट्रान्सफॉर्मरचे गुणोत्तर व्होल्टेज कमी करते, तेव्हा ते विद्युत् प्रवाह वाढवते आणि त्याउलट, त्यामुळे, आदर्श ट्रान्सफॉर्मरचे व्होल्टेज आणि वर्तमान गुणोत्तर थेट परिवर्तन गुणोत्तराशी संबंधित असते.



दुर्दैवाने ट्रान्सफॉर्मर परिपूर्ण नसतात, वास्तविक ट्रान्सफॉर्मरमध्ये व्होल्टेज किंवा वर्तमान गुणोत्तर ट्रान्सफॉर्मरच्या लोह कोर (हिस्टेरेसिस आणि एडी करंट लॉस) आणि तांबे सारख्या विविध विद्युत नुकसानांमुळे ट्रान्सफॉर्मरच्या भौतिक गुणोत्तरांशी जुळत नाहीत. नुकसान (प्राथमिक आणि दुय्यम विंडिंग्सच्या प्रतिकारामुळे); म्हणून, उत्पादक पूर्ण लोडवर जास्तीत जास्त कार्यक्षमतेसाठी हे नुकसान कमी करण्यासाठी ट्रान्सफॉर्मर डिझाइन करण्याचा प्रयत्न करतात, 95% पेक्षा जास्त पॉवर रूपांतरण, अशा प्रकारे ट्रान्सफॉर्मर व्होल्टेज गुणोत्तर/वळण प्रमाणापेक्षा 5% पेक्षा जास्त फरक प्रदान करू शकत नाही.



वेशीन यांनी शोध लावलावळण गुणोत्तर चाचणी, किंवा TTR चाचणी, साठीवळण गुणोत्तर चाचणीआणि ट्रान्सफॉर्मरमध्ये प्राथमिक वळण आणि दुय्यम वळणांचे योग्य गुणोत्तर असल्याची पुष्टी करते. ही चाचणी योग्यरित्या वापरल्याने टॅप चेंजरची कार्यक्षमता, लहान वळणे, उघडे विंडिंग, चुकीचे वळण कनेक्शन आणि ट्रान्सफॉर्मरमधील इतर दोष ओळखण्यात मदत होऊ शकते. Weshine च्या TTR परीक्षकांची श्रेणी काही ट्रान्सफॉर्मर चाचणी करत असलेल्या कठोर परिस्थितींना तोंड देण्यासाठी मजबूत आहे. श्रेणीमध्ये चाचणी सुलभ करण्यासाठी आणि वेग वाढविण्यासाठी विविध वैशिष्ट्ये तसेच 3 फेज TTR परीक्षक आणि PT आणि CT TTR परीक्षकांचा समावेश आहे.

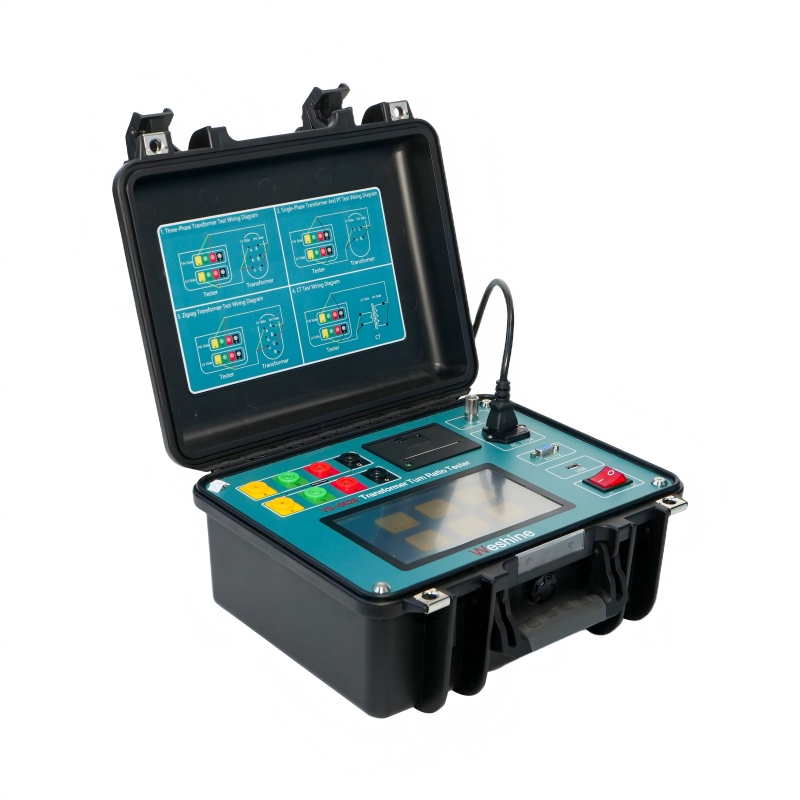

VS-6628 तीन-टप्प्यांची मालिकावळण गुणोत्तर चाचणीसबस्टेशन किंवा मॅन्युफॅक्चरिंग वातावरणात पॉवर, इन्स्ट्रुमेंट आणि डिस्ट्रिब्युशन ट्रान्सफॉर्मरचे वळण प्रमाण मोजण्यासाठी सेट डिझाइन केले आहेत. खडबडीत आणि मजबूत डिझाइन या उपकरणांना विविध कठोर वातावरणात वापरण्यासाठी योग्य बनवते. आमचे लीड्स विशेषतः थंड हवामानात आवश्यक लवचिकता प्रदान करण्यासाठी डिझाइन केलेले आहेत.



परंतु ट्रान्सफॉर्मरमध्ये विद्युत आणि यांत्रिक अशा दोन्ही प्रकारच्या तणाव आणि बदलांना सामोरे जावे लागत असल्याने, ट्रान्सफॉर्मर सेवा सुरू करण्यापूर्वी आणि विविध देखभाल वेळापत्रकांदरम्यान ट्रान्सफॉर्मरचे योग्य वळण प्रमाण तपासले पाहिजे.गुणोत्तर परीक्षक वळतेम्हणून, वळण गुणोत्तर विविध वापरून मोजलेवळण गुणोत्तर चाचणीकिट (टीटीआर डिव्हाइसेस) मध्ये सामान्यत: ट्रान्सफॉर्मरमध्ये असलेल्या तोट्यांचा समावेश होतो, परिणामी वळण गुणोत्तर जे वळणांच्या भौतिक संख्येपेक्षा भिन्न असतात, परंतु उत्पादक आणि वापरकर्त्यांकडून अपेक्षित असलेले वास्तविक व्होल्टेज गुणोत्तर किंवा वास्तविक ट्रान्सफॉर्मर पॉवर ट्रान्सफॉर्मरचे गुणोत्तर प्रतिबिंबित करतात.



वेशीन



उत्पादनाची माहिती

उत्पादनाचे नांव

वळण गुणोत्तर चाचणीसाठी गुणोत्तर परीक्षक वळते

नमूना क्रमांक

VS-6628

चाचणी श्रेणी

0.9 ~ 10000

अचूकता

०.२%

प्रमाणपत्रे

सीई; ईएमसी; एलव्हीडी; आयएसओ;

ठराविक अर्ज

चाचणी वळण गुणोत्तर, फेज विस्थापन आणि ध्रुवीयता.

ओळखण्यात मदत




परिमाण

345 x 295 x 175 मिमी

वजन

5 किलो



निवडी


वेशीनला विशेषत: इलेक्ट्रिकल इक्विपमेंटच्या संपूर्ण श्रेणीशी व्यवहार करण्यासाठी 8 वर्षांचा अनुभव आहे. सध्या, वेशाइनने यासाठी विविध टर्न रेशो टेस्टरचा शोध लावला आहेवळण गुणोत्तर चाचणीफॉर्म म्हणून दर्शविल्याप्रमाणे:



वळण गुणोत्तर चाचणीसाठी टर्न्स रेशो टेस्टरसाठी माहिती ऑर्डर करणे

मांजर. नाही.

चाचणी श्रेणी

अचूकता

ठराव

परिमाण
(मिमी)

वजन
(किलो)

VS-6628

0.9 ते 10000

०.२%

0.0001 मि

३४५ x २९५ x १७५

5

VS-6629

0.9 ते 10000

०.१% (०.९ ते ५००)
0.2% (500 ते 3000)

0.3% (3000 ते 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 आणि त्याहून अधिकï¼1ï¼

३२५ x २२५ x १२५

3.8

VS-6630

0.9 ते 10000

0.1% (0.9 ते 2000)

0.3% (2000 ते 10000)

0.0001 मि

360 x 280 x 160

6

VS-6628T

0.8 ते 10000

०.१% (०.८ ते ३०००)
0.2% (3000 ते 10000)

0.0001 मि

320 x 240 x 130

3

VS-6628A

0.9 ते 10000

०.१% (०.९ ते ५००)
0.2% (500 ते 3000)

0.3% (3000 ते 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 आणि त्याहून अधिकï¼1ï¼

२४६ x १५६ x ६२

1.7

पुरवठा साखळी समस्यांवर आधारित: कृपया सध्याच्या किंमती आणि आघाडीच्या वेळेसाठी तुमच्या पसंतीच्या अधिकृत वेशाइन वितरकाशी संपर्क साधा.



गुणवत्ता प्रमाणपत्रे


आमचा नेहमीच विश्वास आहे की आमच्या कंपनीचे सर्व यश आम्ही प्रदान करत असलेल्या उत्पादनांच्या गुणवत्तेशी थेट संबंधित आहे. साठी गुणोत्तर परीक्षक वळतेवळण गुणोत्तर चाचणीISO9001, ISO14000:14001 मार्गदर्शक तत्त्वे आणि आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीमध्ये निर्दिष्ट केलेल्या सर्वोच्च गुणवत्ता आवश्यकता पूर्ण करा.
